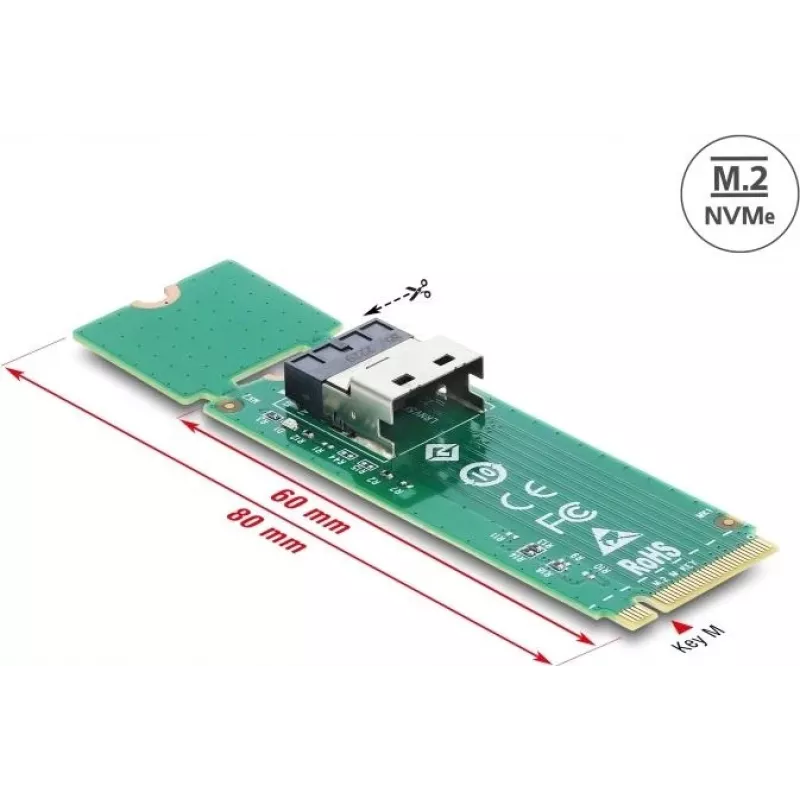

Konverteris M.2 Key M į 1× SFF-8654 4i DELOCK 64361

DELOCK M.2 Key M į 1× SFF-8654 4i konverteris yra kompaktiškas aparatinės sąsajos adapteris, leidžiantis M.2 Key M NVMe modulį prijungti prie vieno SFF-8654 4i prievado. Adapteris skirtas sistemoms, naudojančioms SFF-8654 4i kabelius arba galines plokštes, ir leidžia integruoti M.2 NVMe saugyklą į darbo stotis, serverius ar saugyklų korpusus, kuriuose nėra tiesioginio M.2 lizdo. Formos faktoriaus keitimas išsaugo NVMe protokolo suderinamumą, kartu pritaikant fizinę jungtį ir signalų maršrutizavimą.

Privalumai

Šis konverteris siūlo paprastą mechaninę ir elektrinę sąsają M.2 Key M NVMe modulių integravimui į sistemas su SFF-8654 4i jungtimis. Adapteris pašalina poreikį specialiems kabeliams ar brangiems galinių plokščių keitimams ir supaprastina atnaujinimus, suteikdamas tiesioginį prijungimo kelią. Jis išlaiko NVMe veikimo charakteristikas per suprojektuotą signalų atvaizdavimą ir palaiko kompaktišką montavimo plotą, tinkamą ankštoje serverių ar korpusų aplinkoje.

Tinka

• M.2 NVMe diskų integravimui į serverius ar saugyklų korpusus su SFF-8654 4i prievadais
• Darbo stočių atnaujinimui, siekiant naudoti aukštos veikimo klasės M.2 NVMe saugyklą per SFF-8654 4i kabelius
• M.2 NVMe modulių testavimui ar patvirtinimui sistemose, turinčiose tik SFF-8654 4i jungtis
• Nesuderinamų jungčių pakeitimui aparatinės įrangos perkėlimo ar atnaujinimo metu

Pagrindinės specifikacijos

• Sąsajos įvestis: M.2 Key M, skirta NVMe moduliams
• Sąsajos išvestis: viena SFF-8654 4i jungtis
• Protokolo palaikymas: NVMe per PCIe linijas (signalų atvaizdavimas PCIe/NVMe)
• Formos faktorius: kompaktiškas linijinis adapteris, tinkamas korpusų ir galinių plokščių integravimui
• Montavimas: skirtas linijiniam prijungimui tarp M.2 modulio ir SFF-8654 4i kabelių / galinės plokštės

Kaip naudoti

Įdėkite M.2 Key M NVMe modulį į konverterio M.2 lizdą, užtikrindami teisingą orientaciją ir tvirtą modulio įsitaisymą. Prijunkite SFF-8654 4i kabelį arba galinės plokštės jungtį prie adapterio SFF-8654 4i prievado. Pritvirtinkite mazgą, kaip reikalauja jūsų korpusas ar galinė plokštė, kad išvengtumėte jungčių apkrovos. Įjunkite sistemą ir patikrinkite, ar NVMe įrenginį aptinka pagrindinė programinė įranga ar operacinė sistema. Jei reikia, patikrinkite BIOS/UEFI ar tvarkyklių nustatymus, kad įgalintumėte NVMe palaikymą ir patikrintumėte linijų atvaizdavimą.

Rekomendacijos

Naudokite su suderinamais NVMe moduliais ir SFF-8654 4i kabeliais, pritaikytais jūsų sistemos PCIe kartai. Venkite nereikalingo mechaninio streso adapteriui ir laikykitės antistatinių atsargumo priemonių dirbant su M.2 moduliu. Užtikrinkite, kad programinė įranga ir tvarkyklės būtų atnaujintos, kad būtų pasiektas palaikomas veikimas ir stabilumas.
