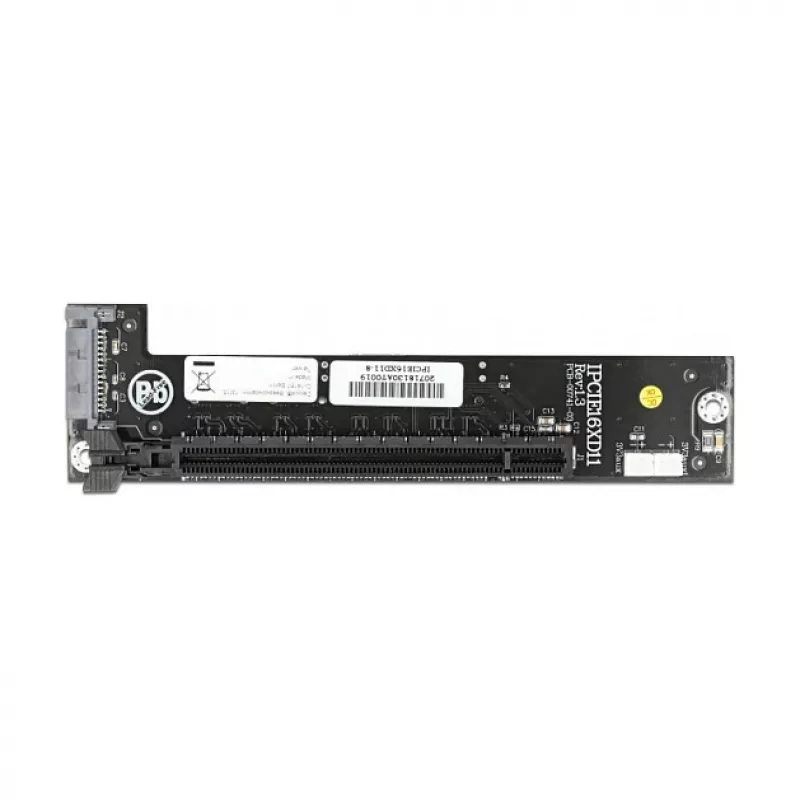

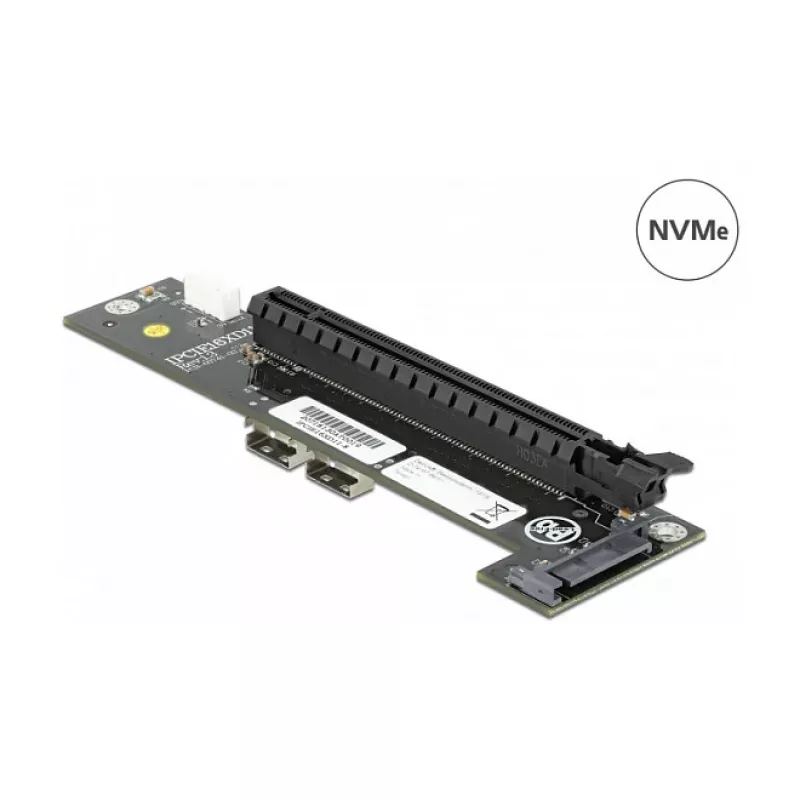

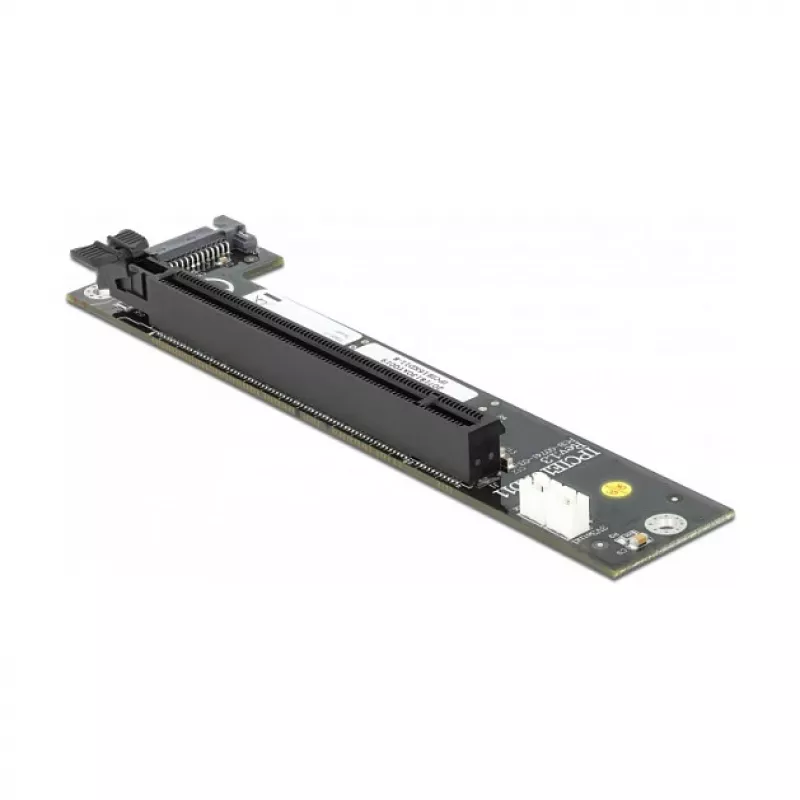

Konverteris 2 x SFF-8654 į PCIe x16 Bifurcation DeLOCK 64148

Šis Delock konverteris prie sistemos jungiamas per du SFF-8654 prievadus ir suteikia PCI Express x16 lizdą, palaikantį iki aštuonių PCIe linijų. Jis leidžia prijungti skirtingas PCI Express korteles prie sistemos, kuri turi SFF-8654 sąsajas, ir palaiko naudojimą su vienu SFF-8654 prievadu, kai prijungtai PCIe kortelei reikia iki keturių linijų. Gaminys yra kompaktiškos formos (40 mm pločio, 150 mm gylio, 21 mm aukščio) ir juodos apdailos.

Privalumai

DeLOCK 64148 konverteris palaiko iki aštuonių PCIe linijų, sujungiant dvi SFF-8654 jungtis, ir yra suderinamas su PCIe bifurcation, kad x16 lizdą būtų galima padalyti į du x4 segmentus (x4 + x4), kai pagrindinė sistema ir kortelė palaiko šią funkciją. Kompaktiški matmenys ir standartinis PCIe x16 lizdas daro jį tinkamu integruoti kelis PCIe įrenginius, pvz., NVMe papildomas korteles ar plėtros korteles ten, kur yra SFF-8654 sąsajos.

Tinka

• PCI Express x16 kortelių prijungimui prie sistemų su SFF-8654 prievadais
• Naudojimui su PCIe bifurcation palaikančia pagrindine sistema ir kortelėmis, kad būtų teikiamos x4 + x4 linijos
• NVMe ar U.2 adapterių kortelių, kurioms reikia kelių PCIe linijų, montavimui

Pagrindinės specifikacijos

• Gamintojas: DELOCK
• Modelis: 64148
• Sąsaja: 2 × SFF-8654 į 1 × PCIe x16 lizdą
• Maksimalus PCIe linijų skaičius: iki 8 linijų (4 linijos vienam SFF-8654 prievadui)
• Bifurcation: palaiko PCIe bifurcation į x4 + x4 x16 lizde (kai palaiko pagrindinė sistema ir kortelė)
• Matmenys: 40 mm × 150 mm × 21 mm
• Spalva: Juoda
• Kilmės šalis: Taivanas
• EAN: 4043619641482

Kaip naudoti

Įdiekite konverterį, prijungdami du SFF-8654 kabelius iš pagrindinės sistemos prie konverterio SFF-8654 prievadų, arba naudokite vieną SFF-8654 jungtį, jei PCIe kortelei reikia ne daugiau kaip keturių linijų. Įstatykite PCI Express x16 kortelę į konverterio PCIe x16 lizdą ir pritvirtinkite pagal kortelės ir korpuso instrukcijas. Jei reikalingas PCIe bifurcation, įjunkite bifurcation pagrindinės sistemos BIOS ar programinėje įrangoje ir įsitikinkite, kad prijungta PCIe kortelė palaiko bifurcation (x4 + x4).

Rekomendacijos

Prieš diegdami patvirtinkite, kad pagrindinės sistemos valdiklis ir PCIe kortelė palaiko reikiamą linijų skaičių ir bifurcation. Naudokite tinkamus kabelius ir laikykitės sistemos gamintojo nurodymų dėl BIOS/programinės įrangos nustatymų bei saugaus PCIe kortelės montavimo.
