Kompiuterio aušinimo sistema Alphacool 26158 juoda 38mm plotis 120mm gylis 18mm aukštis

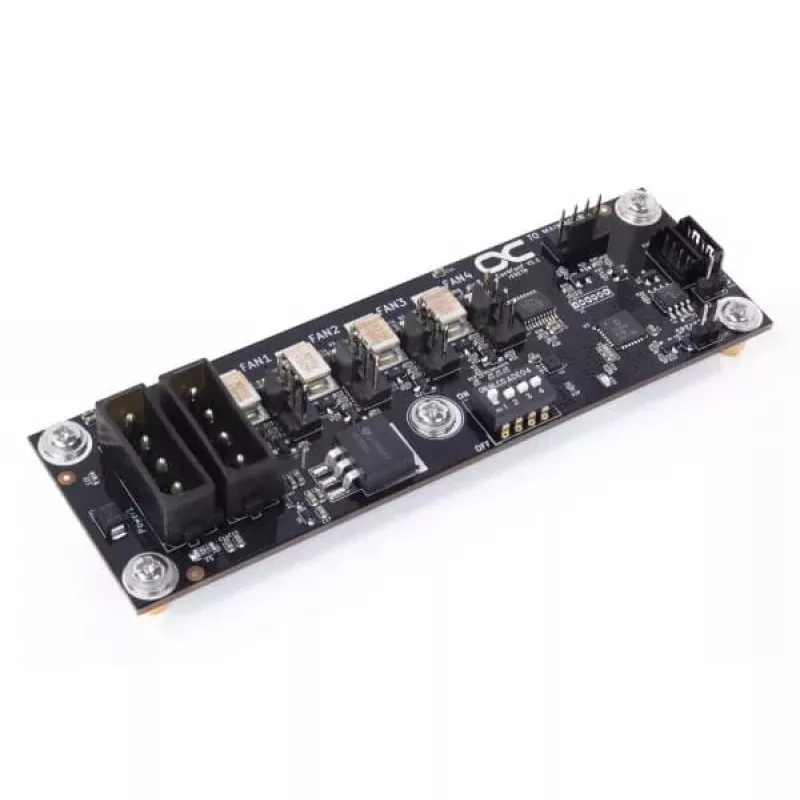

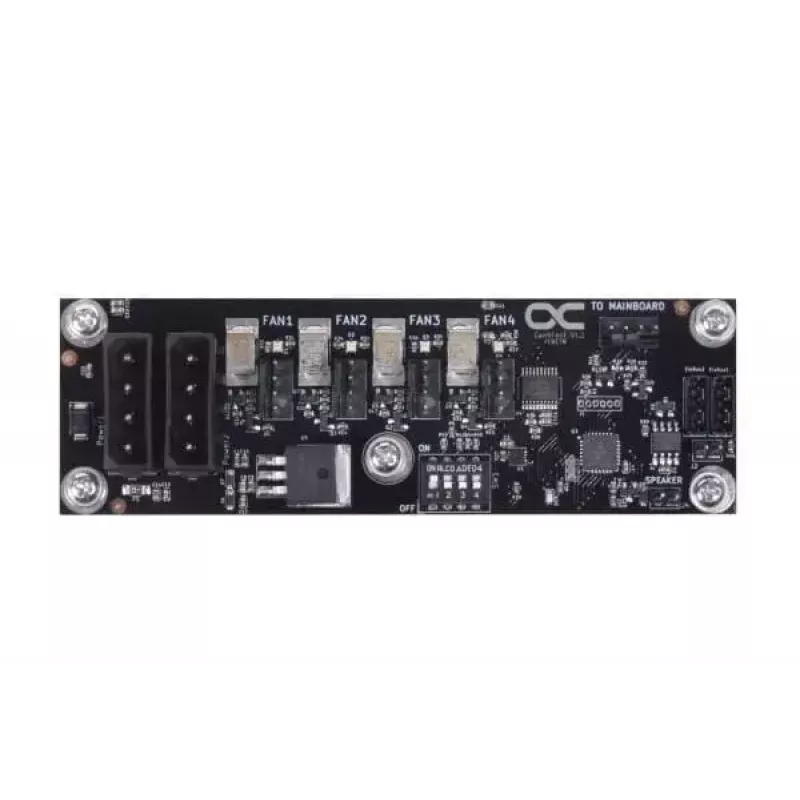

„Alphacool ES Guardian 4Port Powerfan Hub“ yra maitinimo ir stebėjimo adapteris didelio suvartojimo serverių ir pramoniniams ventiliatoriams, kurių negalima tiesiogiai maitinti iš standartinių pagrindinės plokštės jungčių. Jis jungiamas prie maitinimo šaltinio ir suteikia keturis 4 kontaktų PWM ventiliatorių išėjimus, leidžiančius stebėti ventiliatorių greitį ir valdyti jį per pagrindinę plokštę. Koncentratorius skirtas montuoti korpuso viduje ir turi galimybę prijungti papildomą maitinimą, jei atskiri ventiliatoriai naudoja daugiau nei 1,5 A (18 W).

Privalumai

„Powerfan Hub“ tiekia pakankamą srovę iki keturių didelės galios ventiliatorių, tuo pačiu suteikdamas vieną 4 kontaktų PWM sąsają prie pagrindinės plokštės greičio valdymui ir stebėjimui. Individualų stebėjimą galima įjungti arba išjungti naudojant integruotą 4 krypčių DIP jungiklį. Yra atskiras maitinimo įėjimas, skirtas palaikyti ventiliatorius, viršijančius kanalo srovės ribą. Vaizdinės būsenos šviesos diodai ant ventiliatorių jungčių ir garsinio įspėjimo parinktis padidina gedimų matomumą.

Tinka

• Serverių ir stelažų sistemoms su didelės galios pramoniniais ventiliatoriais
• Darbo stotims ar pramoniniams kompiuteriams, kai pagrindinės plokštės ventiliatorių jungtys negali tiekti reikiamos srovės
• Situacijoms, kuriose reikalingas centralizuotas ventiliatorių stebėjimas ir RPM ataskaitų teikimas pagrindinei plokštei
• Aplinkoms, kurioms reikalingi garsiniai ar vaizdiniai ventiliatorių gedimų įspėjimai

Pagrindinės specifikacijos

• Jungties tipas: keturi 4 kontaktų PWM ventiliatorių išėjimai
• Stebėjimas: RPM signalas perduodamas iš pirmojo aktyvaus stebimo ventiliatoriaus į pagrindinę plokštę
• Vieno ventiliatoriaus srovės palaikymas: iki 1,5 A (18 W) vienam ventiliatoriui be papildomo maitinimo jungties; papildoma maitinimo jungtis skirta didesniam naudojimui
• Valdymas: 4 krypčių DIP jungiklis individualiam stebėjimui įjungti/išjungti
• Papildomos sąsajos: garsiakalbio prievadas, skirtas pjezoelektriniam garsiniam signalui arba kompiuterio garsiakalbiui; būsenos šviesos diodai ant ventiliatorių jungčių
• Montavimas: montavimas korpuse naudojant M3x4 mm varžtus ir M3x6 mm tarpiklius (montavimo įranga nurodyta vadove)

Kaip naudoti

Sumontuokite „ES Guardian 4Port Powerfan Hub“ korpuso viduje, naudodami pateiktus M3 varžtus ir tarpiklius. Prijunkite koncentratorių prie maitinimo šaltinio naudodami pridedamą maitinimo kabelį; jei kuris nors ventiliatorius reikalauja daugiau nei 1,5 A (18 W), prijunkite papildomą maitinimo jungtį prie maitinimo šaltinio. Prijunkite iki keturių 4 kontaktų PWM ventiliatorių prie ventiliatorių išėjimų ir prijunkite koncentratoriaus 4 kontaktų PWM kabelį prie pagrindinės plokštės ventiliatoriaus jungties. Su konfigūruokite 4 krypčių DIP jungiklį, kad įjungtumėte arba išjungtumėte atskirų ventiliatorių kanalų stebėjimą. Po prijungimo pagrindinė plokštė gali nuskaityti RPM reikšmes ir valdyti ventiliatorių greičius per vieną PWM sąsają.

Rekomendacijos

Naudokite papildomą maitinimo jungtį, jei prijungto ventiliatoriaus srovės suvartojimas viršija 1,5 A, kad išvengtumėte koncentratoriaus ar maitinimo šaltinio linijos perkrovos. Patikrinkite pagrindinės plokštės suderinamumą su bendru PWM/RPM signalizavimu, jei reikalingas RPM ataskaitų teikimas ar gedimų įspėjimai. Garsiniams įspėjimams prijunkite suderinamą pjezoelektrinį garsinį signalą arba kompiuterio garsiakalbį prie garsiakalbio prievado.
