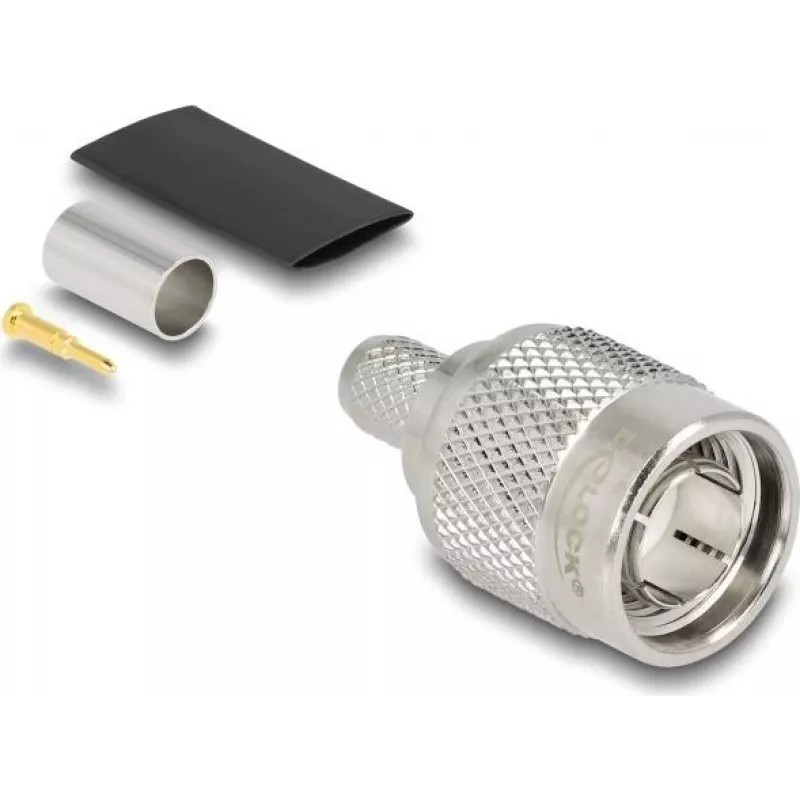

Koaksialinis užspaudžiamas kištukas DELOCK TNC, skirtas RG-59, su termiškai susitraukiančia mova 91776

DELOCK TNC užspaudžiamas kištukas, skirtas RG-59 kabeliui, su termiškai susitraukiančia mova – tai koaksialinė jungtis, sukurta patikimam vaizdo ir RF signalų perdavimui. Šis TNC kištukas turi užspaudžiamą vidinio laidininko galą ir saugų sujungimą su ekranavimo pyne, o integruota termiškai susitraukianti mova pagerina mechaninį atsparumą tempimui ir suteikia bazinę aplinkos apsaugą. Kompaktiškas metalinis korpusas ir srieginė jungtis užtikrina stabilų, vibracijai atsparų sujungimą su TNC lizdais, dažnai naudojamais CCTV, vaizdo paskirstymo ir RF sistemose.

Privalumai

Jungtis sujungia užspaudžiamą galą ir integruotą termiškai susitraukiančią movą, kad supaprastintų surinkimą ir padidintų jungties patvarumą. Jos srieginė TNC sąsaja užtikrina saugų mechaninį ir elektrinį sujungimą, mažinantį signalo nuostolius ir nepageidaujamus atsijungimus. Konstrukcija tinka lauko instaliacijoms ir pajungimui įrangos stovuose arba lauko korpusuose, kai naudojamas tinkamas kabelių vedimas ir sandarinimas.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Nuimkite RG-59 kabelio izoliaciją iki rekomenduojamų ilgių centriniam laidininkui, dielektrikui ir išorinei pynei pagal jungties surinkimo instrukcijas. Užmaukite termiškai susitraukiančią movą ant kabelio prieš montuodami jungtį. Įkiškite centrinį laidininką į kontaktinį kaištį ir atlikite nurodytą užspaudimo operaciją ant laidininko ir įvorės, kad pritvirtintumėte pynę. Uždėkite termiškai susitraukiančią movą ant sujungimo vietos ir tolygiai kaitinkite, kol ji susitrauks ir tvirtai apglėbs kabelį bei jungties korpusą. Prieš galutinį montavimą patikrinkite mechaninį stabilumą ir laidumą tinkamais įrankiais.

Rekomendacijos

Naudokite tinkamo dydžio užspaudimo įrankį ir matricą RG-59 kabeliui, kad užtikrintumėte patikimą elektrinį kontaktą. Naudojant lauke arba drėgnoje aplinkoje, papildykite termiškai susitraukiančią movą kitais sandarinimo būdais, pvz., lipnia termiškai susitraukiančia mova arba atmosferos poveikiui atsparia juosta, ir įsitikinkite, kad jungtys sumontuotos su tinkamu apsauginiu įtempimo mažinimu, kad būtų išvengta kabelio nuovargio.
