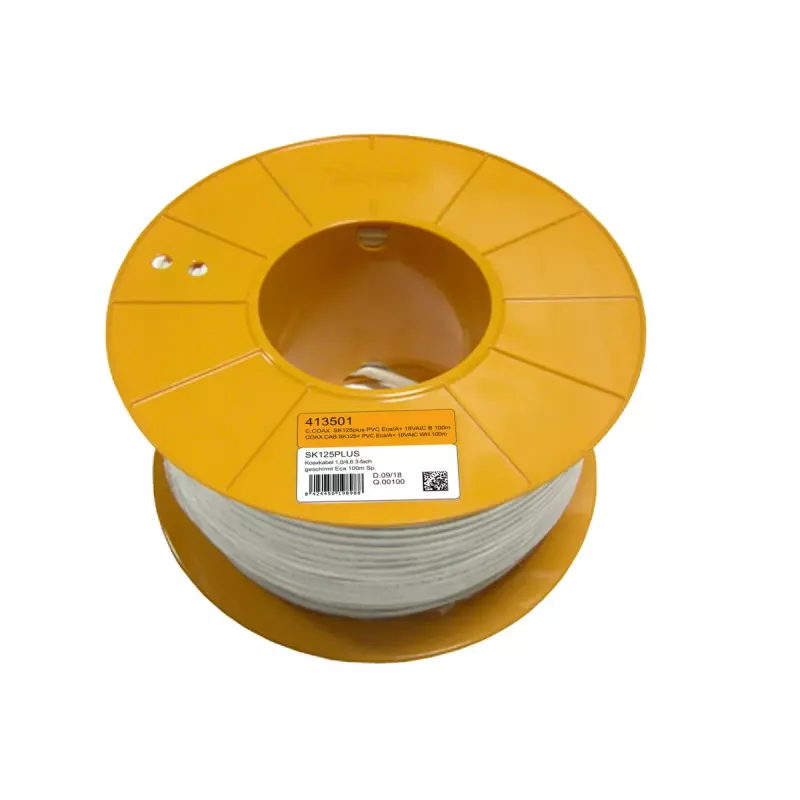

Koaksialinis kabelis Televes SK125plus 100 m White

Koaksialinis kabelis Televes SK125plus 100 m Balta yra 75 Ω koaksialinis kabelis, sukurtas patikimam signalo perdavimui ilgais atstumais. Kabelis turi abu laidininkus iš vario (Cu/Cu), PVC apvalkalą ir trigubai ekranuotą (Trishield) konstrukciją su papildomu folijos sluoksniu ir pintinės padengimu 55 %, kas padidina atsparumą elektromagnetiniams trukdžiams ir sumažina signalo praradimą. Jis tinka vidaus ir lauko instaliacijoms ir atitinka EN 50117 A+ klasės konstrukcinius reikalavimus.

Privalumai

SK125plus kabelis sujungia vario laidininkus, PVC apvalkalą ir tris ekranavimo sluoksnius, kad užtikrintų mažą perdavimo varžą žemais dažniais ir aukštą ekranavimo slopinimą plačiame radijo dažnių diapazone. Jo konstrukcija suteikia sustiprintą apsaugą nuo elektromagnetinio triukšmo ir užtikrina pastovią signalo kokybę garso, vaizdo ir transliavimo programoms.

Tinka

• TV ir FM paskirstymo tinklams
• Palydovinių ir antžeminių antenų kabeliavimui
• CCTV vaizdo perdavimui
• Vidaus ir lauko instaliacijoms, reikalaujančioms aukšto ekranavimo

Pagrindinės specifikacijos

• Ilgis: 100 m
• Varža: 75 Ω
• Laidininkai: Varis/Varis (Cu/Cu)
• Ekranavimas: Trigubas ekranas (folija + folija + pintinė), pintinės padengimas 55 %
• Standartinė klasė: EN 50117 A+ klasė
• Perdavimo varža (TI) 5–30 MHz: < 2,5 mΩ/m
• Ekranavimo slopinimas (SA) 5–1000 MHz: > 95 dB
• Ekranavimo slopinimas (SA) 1000–2000 MHz: > 85 dB
• Ekranavimo slopinimas (SA) 2000–3000 MHz: > 75 dB
• Apvalkalas: PVC

Kaip naudoti

Nutieskite koaksialinį kabelį tarp įrenginių ar paskirstymo taškų, vengdami aštrių lenkimų ir stiprių suspaudimų. Atsargiai nuimkite išorinį apvalkalą ir ekranavimą, kad atidengtumėte dielektriką ir centrinį laidininką, tada užbaikite tinkamomis 75 Ω jungtimis arba lydymo/presavimo tvirtinimais pagal gamintojo instrukcijas. Jei įmanoma, laikykitės atstumo nuo aukštos įtampos elektros linijų ir pritvirtinkite kabelį tinkamomis sąvaržėlėmis ar raiščiais, kad išvengtumėte mechaninio įtempimo.

Rekomendacijos

Instaliacijoms vietovėse su dideliais elektromagnetiniais trukdžiais naudokite SK125plus trigubai ekranuotą kabelį, kad išlaikytumėte signalo vientisumą. Užtikrinkite tinkamą jungties užbaigimą ir ekrano įžeminimą, kad maksimaliai išnaudotumėte kabelio ekranavimo savybes.
