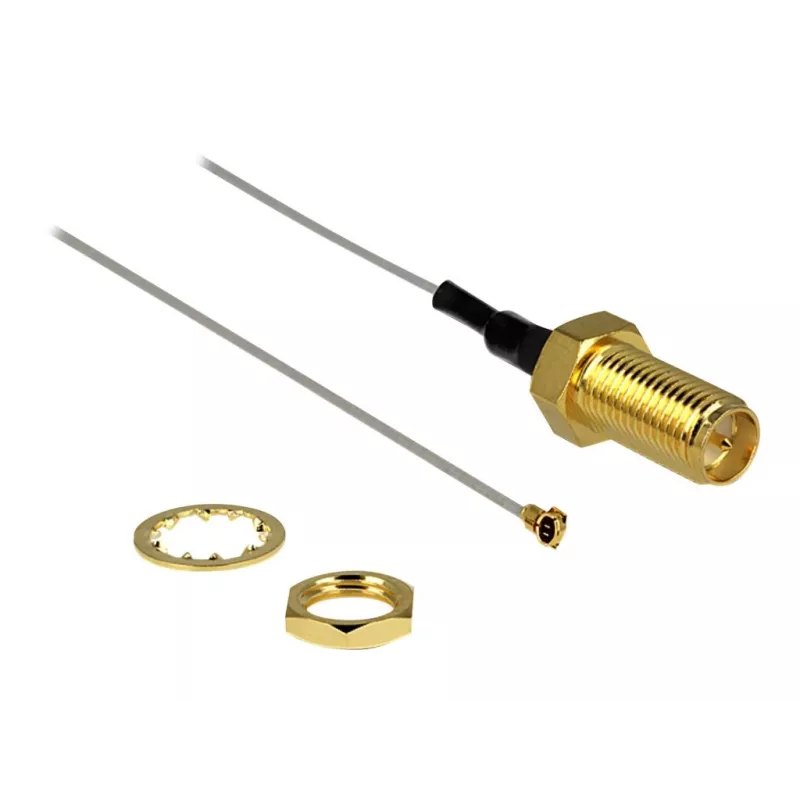

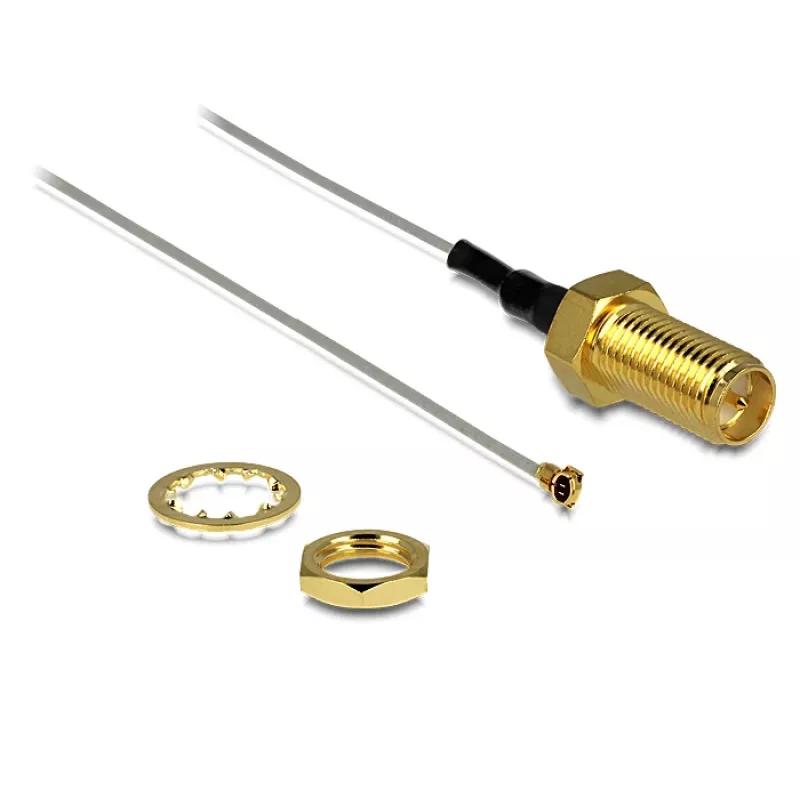

Koaksialinis kabelis DeLOCK 88815 0,2 m MHF IV (I-PEX) RP-SMA pilkas

DeLOCK 88815 koaksialinis kabelis yra 0,2 m ilgio prijungimo kabelis su RP-SMA jungties korpuso lizdu viename gale ir MHF IV (I-PEX) suderinamu kištuku (HSC MXHP32 / Murata) kitame. Tai 50 omų koaksialinis kabelis, kurio skersmuo 0,81 mm, pilka izoliacija, skirtas RF jungtims, kai erdvė ribota ir reikalingas patikimas signalo perdavimas.

Privalumai

Kabelis sujungia kompaktišką MHF IV (I-PEX) kištuką su standartiniu RP-SMA jungties korpuso lizdu, leisdamas prijungti miniatiūrinius RF modulius prie įrenginių su RP-SMA sąsajomis. Jo 50 omų varža ir koaksialinė konstrukcija palaiko stabilų aukšto dažnio signalų perdavimą. Trumpas 200 mm ilgis ir plonas 0,81 mm skersmuo tinka ankštoms instaliacijoms, o pilka apvalkalo spalva suteikia neutralią išvaizdą.

Tinka

• Miniatiūrinių RF modulių (su MHF IV / I-PEX lizdais) prijungimui prie išorinių RP-SMA antenų prievadų
• Vidinėms ar kompaktiškų įrenginių instaliacijoms, kai erdvė ribota
• Wi‑Fi, Bluetooth ir kitoms RF programoms, kurioms reikalingos 50 omų jungtys

Pagrindinės specifikacijos

• Jungtys: MHF IV (I-PEX) kištukas (HSC MXHP32 / Murata) į RP-SMA jungties korpuso lizdą
• Kabelio tipas: koaksialinis
• Kabelio ilgis: 200 mm
• Kabelio skersmuo: 0,81 mm
• Apvijos ilgis: 10 mm
• Varža: 50 omų
• Spalva: pilka

Kaip naudoti

Prijunkite MHF IV (I-PEX) kištuką prie atitinkamo RF modulio ar plokštės lizdo, tada įmontuokite RP-SMA jungties korpuso lizdą į įrenginio skydą arba prijunkite prie RP-SMA kištukinės jungties. Užtikrinkite, kad jungtys būtų sulygiuotos ir švelniai spauskite, kol užsifiksuos; nenaudokite per didelės jėgos. Atsargiai tieskite koaksialinį kabelį, vengdami staigių lenkimų ir laikydamiesi nurodyto lenkimo spindulio, kad užtikrintumėte patikimą veikimą.

Rekomendacijos

Siekiant optimalaus signalo vientisumo, venkite pakartotinio lankstymo šalia jungčių galų ir kabelių trasas laikykite kuo trumpesnes. Prieš montuodami patikrinkite jungčių suderinamumą (MHF IV / I-PEX ir RP-SMA).
