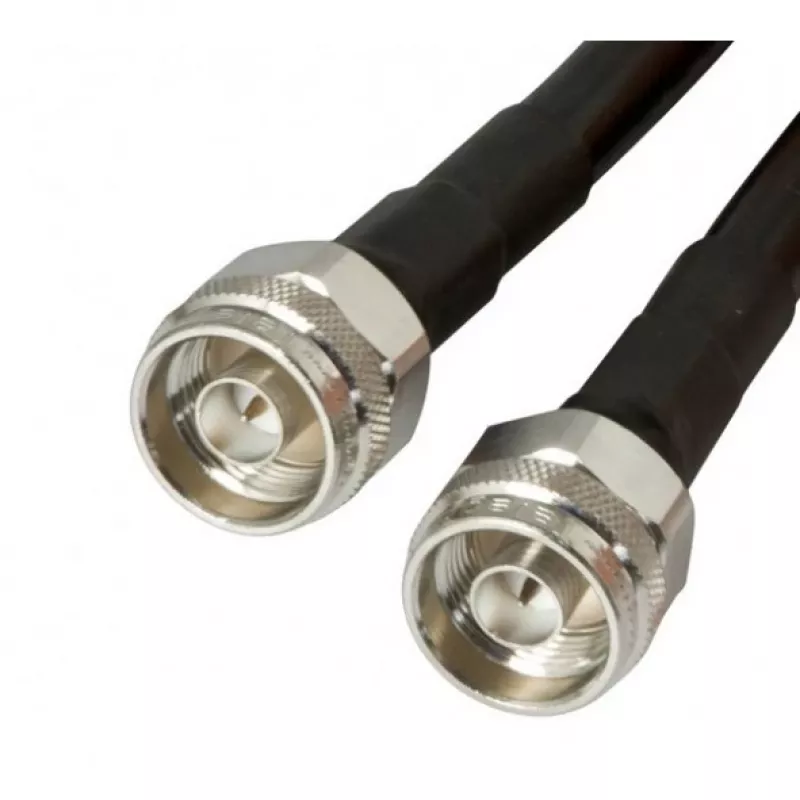

Koaksialinis kabelis ALLNET ALL-CAB-NM-NM1-RG8 1m N-tipo

ALLNET ALL-CAB-NM-NM1-RG8 yra 1 m ilgio koaksialinis kabelis su N-tipo kištukinėmis jungtimis abiejuose galuose, skirtas patikimam RF signalo perdavimui. Jame naudojama RF400 (RG8 stiliaus) kabelio konstrukcija su 2,75 mm vidiniu laidininku, 7,4 mm dielektriku, 8,1 mm ekranu ir bendru apvalkalo skersmeniu 10,3 mm. Kabelis sujungia vientisą centrinį laidininką su lanksčiu pintu ekranu, kad būtų subalansuoti mažas nuostolis ir mechaninis lankstumas.

Privalumai

Šis koaksialinis kabelis užtikrina patikimas N-tipo galines jungtis, kad būtų užtikrintos saugios, mažai atspindžių turinčios jungtys, ir yra pagamintas taip, kad būtų užtikrintas nuoseklus impedansas ir signalo vientisumas. RF400 konstrukcija pasižymi mažu slopinimu RF taikymams trumpuose ruožuose, o standaus vidinio laidininko ir lankstaus ekrano derinys pagerina valdymą ir ilgaamžiškumą tipinėse montavimo situacijose.

Tinka

• RF signalo perdavimui tarp įrenginių su N-tipo sąsajomis
• Antenoms, radijo siųstuvams-imtuvams ir bandymo įranga jungti
• Lauko ir vidaus įrenginiams, kuriems reikia trumpo, mažo nuostolio trumpiklio

Pagrindinės specifikacijos

• Ilgis: 1 m
• Jungtis: N-tipo kištukinė — abiejuose galuose
• Kabelio tipas: RF400 (RG8 stiliaus)
• Vidinio laidininko skersmuo: 2,75 mm
• Dielektriko skersmuo: 7,4 mm
• Ekrano skersmuo: 8,1 mm
• Apvalkalo skersmuo: 10,3 mm
• Prekės ženklas: ALLNET
• MPN: ALL-CAB-NM-NM1-RG8
• EAN: 4038816937483

Kaip naudoti

Kiekvieną N-tipo kištukinę jungtį prijunkite prie atitinkamo N-tipo lizdinio lizdo ant savo įrenginių, užtikrindami, kad sriegiai būtų sujungti ir priveržti ranka, tačiau neperveržkite. Kabelį tieskite taip, kad būtų kiek įmanoma išvengta staigių lenkimų ir vingių; išlaikykite lenkimo spindulį, atitinkantį kabelio skersmenį. Naudojant lauke, apsaugokite jungtis nuo tiesioginio drėgmės poveikio tinkamu sandarinimu ar apsauga nuo oro sąlygų.

Rekomendacijos

Naudokite šį 1 m N-tipo koaksialinį trumpiklį trumpiems tarpiniams sujungimams, kur reikalingas mažas nuostolis ir stabilus RF veikimas. Prieš kiekvieną naudojimą apžiūrėkite jungtis ir pakeiskite kabelį, jei apvalkalas ar jungtys turi mechaninių pažeidimų.
