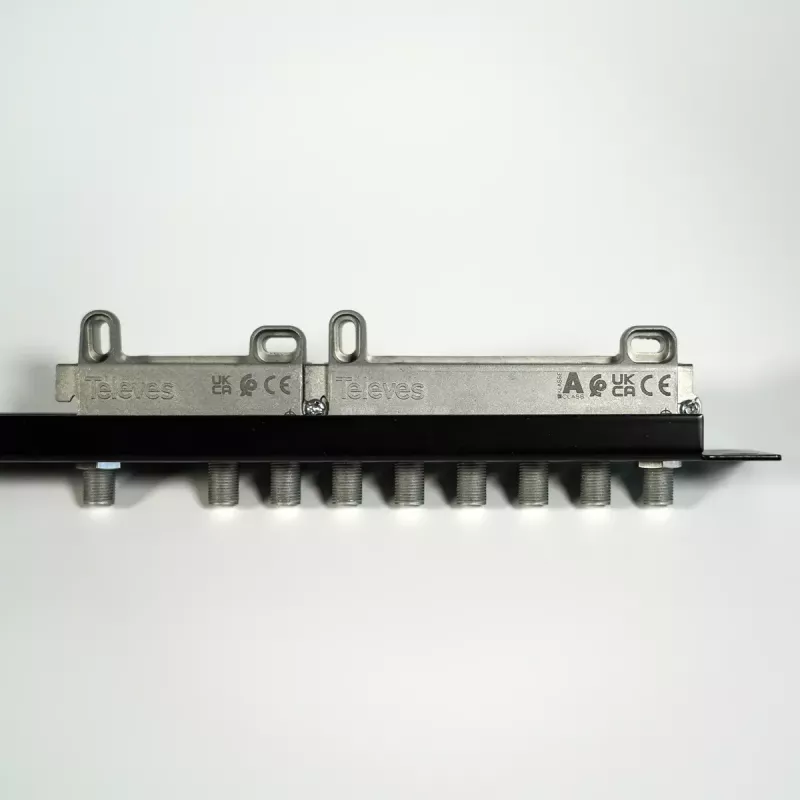

Koaksialinis atšaka Televes 519444 F tipo lizdas 5-1220 MHz

F 4 krypčių atšaka 5…1220 MHz 18 dB (DOCSIS 3.1) — 4 krypčių koaksialinė atšaka su F tipo lizdais, skirta KTV ir RD paskirstymo sistemoms. Įrenginys užtikrina stabilų elektrinį veikimą 5–1220 MHz juostoje ir yra suderinamas su DOCSIS 3.1. Jo kompaktiška elektroninė konstrukcija ir Zamak metalo korpusas užtikrina veiksmingą ekranavimą. Skirtas naudoti patalpose, gali būti montuojamas ant sienos, stovo plokštės arba standartinio DIN bėgelio. Tiekiamas dėžėse po 10 vienetų.

Privalumai

Įrenginys pasižymi plačiu veikimo dažnių diapazonu (5–1220 MHz) ir 18 dB atšakos slopinimu, tinkamu signalo paskirstymui kabelinės televizijos ir RD tinkluose. Miniatiūriniai vidiniai komponentai pagerina elektrinį efektyvumą, o Zamak korpusas užtikrina mechaninį patikimumą ir elektromagnetinį ekranavimą. Suderinamumas su DOCSIS 3.1 daro jį tinkamą šiuolaikinėms plačiajuosčio ryšio kabelinėms sistemoms. Kelios montavimo galimybės (siena, stovo plokštė, DIN bėgelis) supaprastina įrengimą įvairiose vidaus aplinkose.

Tinka

• KTV signalo paskirstymui ir skaidymui
• DOCSIS 3.1 kabeliniams plačiajuosčio ryšio tinklams
• Įrengimui patalpose ant sienos, stovo plokštės arba DIN bėgelio
• Profesionalioms RD paskirstymo sistemoms ir daugiakomutatorių sąrankoms

Pagrindinės specifikacijos

• Jungties tipas: F tipo lizdas
• Išėjimų skaičius: 4 krypčių atšaka
• Dažnių diapazonas: 5–1220 MHz
• Atšakos slopinimas: 18 dB
• Suderinamumas: DOCSIS 3.1
• Korpuso medžiaga: Zamak (metalas)
• Montavimas: siena, stovo plokštė, DIN bėgelis (patalpose)
• Pakuotė: 10 vienetų dėžėje
• Gamintojas: Televes, MPN 519444, EAN 8424450288030
• Matmenys (gaminio duomenys): 109 mm (P) x 18 mm (G) x 54 mm (A)

Kaip naudoti

Įrenkite atšaką patalpose ir pritvirtinkite prie pasirinkto montavimo paviršiaus (sienos, stovo plokštės arba DIN bėgelio). Prijunkite įeinantį koaksialinį kabelį prie F tipo lizdo įvesties, o prie keturių F tipo lizdų išėjimų prijunkite koaksialinius kabelius, vedančius į tolesnius įrenginius. Užtikrinkite, kad jungtys būtų tvirtai užsuktos, kad išvengtumėte signalo praradimo, ir patikrinkite tinkamą metalinio korpuso įžeminimą pagal vietinius reglamentus. Po prijungimo patikrinkite signalo lygius ir DOCSIS 3.1 suderinamumą atitinkama matavimo įranga.

Rekomendacijos

Įrenkite įrenginį sausoje, vėdinamoje vidaus vietoje ir venkite artumo prie stiprių elektromagnetinio triukšmo šaltinių. Naudokite kokybiškus koaksialinius kabelius su F tipo jungtimis ir po įrengimo atlikite signalo lygio matavimus, kad patvirtintumėte numatomą slopinimą ir nešlio vientisumą.
