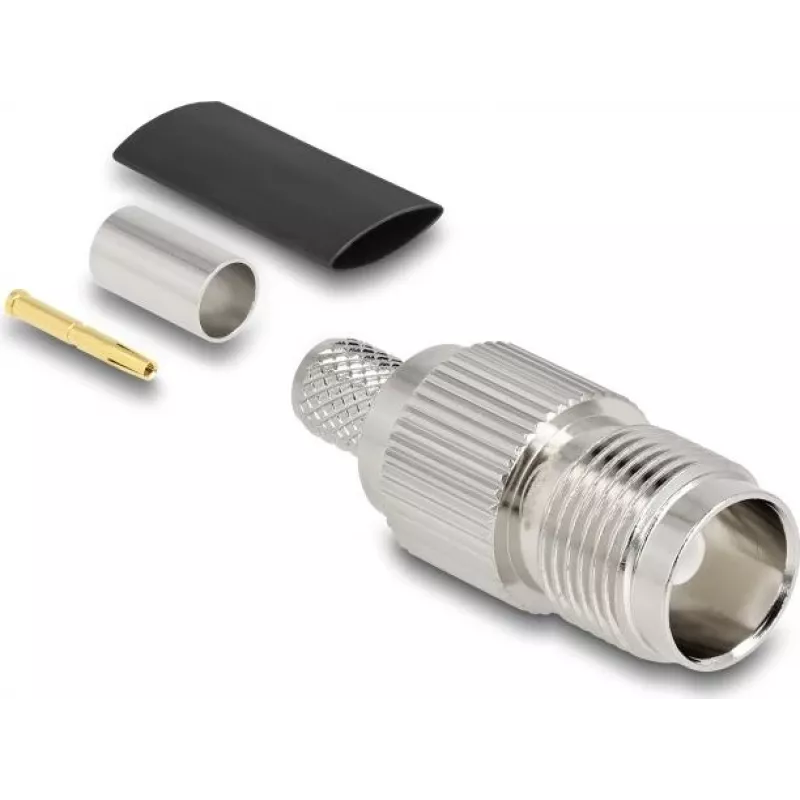

Koaksialinė užspaudžiamoji jungtis DELOCK TNC moteriška, skirta RG-59, su termiškai susitraukiančia mova

DELOCK TNC moteriška užspaudžiamoji jungtis, skirta RG-59, yra precizinė RF jungtis, suprojektuota užspaudžiamajam montavimui ant RG‑59 koaksialinio kabelio. Ji užtikrina patikimą moterišką TNC sąsają analoginio vaizdo, CCTV signalų ir kitų žemo dažnio RF programų perdavimui, kai naudojamas RG‑59 kabelis. Jungties rinkinyje yra termiškai susitraukianti mova, gerinanti izoliaciją ir suteikianti įtempimo sumažinimą kabelio išėjimo vietoje, padedanti apsaugoti sujungimą nuo drėgmės ir mechaninio poveikio.

Privalumai

Ši DELOCK TNC moteriška užspaudžiamoji jungtis užtikrina stabilų elektrinį kontaktą ir nuoseklų impedanso suderinimą, tinkamą RG‑59 kabeliui, sumažindama signalo nuostolius jungtyje. Užspaudžiamasis sujungimas užtikrina mechaniškai patikimą jungtį, tinkamą pakartotiniams montavimo ciklams. Pridedama termiškai susitraukianti mova pagerina aplinkos apsaugą ir sustiprina mechaninį įtempimo sumažinimą ties kabelio gysla ir ekranu, prisidedant prie ilgesnio jungties tarnavimo laiko.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite RG‑59 kabelį, nuimdami išorinį apvalkalą, pynę ir dielektriką iki jungties gamintojo rekomenduojamų ilgių. Užmaukite termiškai susitraukiančią movą ant kabelio prieš surenkant jungtį. Įkiškite centrinį laidininką į moterišką kontaktą ir uždėkite užspaudžiamąją įvorę ant pynės. Užspauskite įvorę ir kontaktą tinkamu užspaudimo įrankiu ir matrica, skirta RG‑59, kad pasiektumėte tvirtą mechaninę ir elektrinę jungtį. Užmaukite termiškai susitraukiančią movą ant užspaustos vietos ir tolygiai kaitinkite, kol mova susitrauks ir priglus prie kabelio bei jungties, suteikdama sandarią apdailą.

Rekomendacijos

Naudokite kalibruotą užspaudimo įrankį ir tinkamą matricą RG‑59, kad užtikrintumėte patikimus užspaudimo matmenis ir nuoseklų impedansą. Patikrinkite elektrinį laidumą ir apžiūrėkite užspaudimą bei termiškai susitraukiančios movos sandarumą, ar nėra tarpų ar laisvos pynės, prieš galutinį montavimą. Lauko ar drėgnoje aplinkoje įsitikinkite, kad termiškai susitraukianti mova yra visiškai susitraukusi, ir apsvarstykite papildomą sandarinimą ar apsauginius gaubtus, jei reikalingas ilgalaikis atsparumas oro sąlygoms.
