Koaksialinė SMA moteriška užspaudžiamoji jungtis DELOCK 91785, skirta RG-174/RG-316 su termiškai susitraukiančia mova

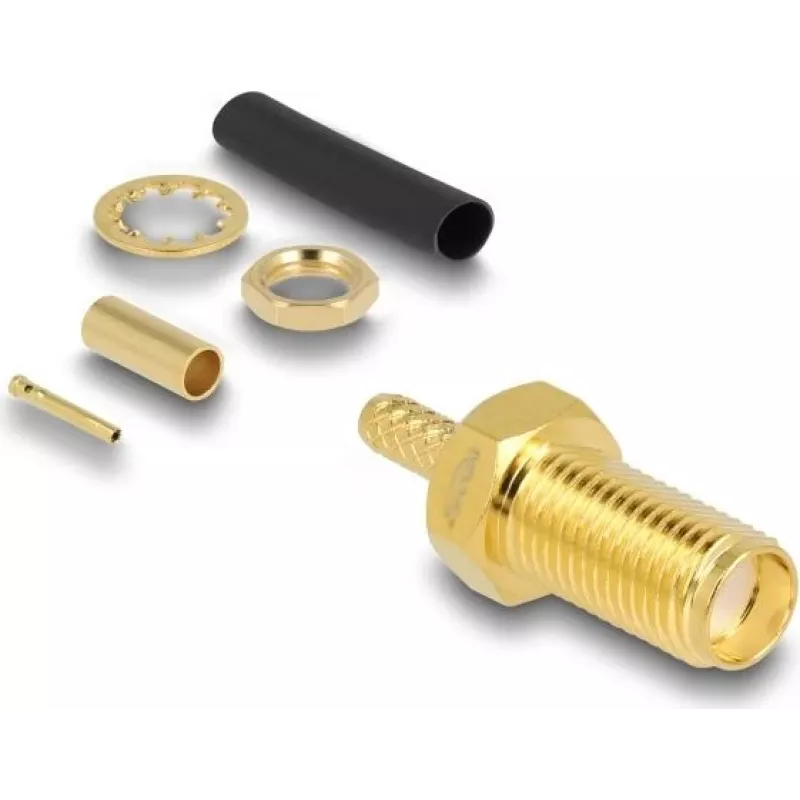

DELOCK 91785 – tai SMA moteriška užspaudžiamoji jungtis, skirta RG-174 ir RG-316 koaksialiniams kabeliams užbaigti. Jungtis turi kompaktišką SMA moterišką sąsają radijo dažnio signalų jungtims ir tiekiama su termiškai susitraukiančia mova, kuri užtikrina mechaninį atsparumą tempimui ir apsaugą nuo aplinkos poveikio. Ji skirta mažo skersmens koaksialinių mazgų kūrimui arba taisymui, kai reikalingas stabilus elektrinis kontaktas ir žemo profilio RD jungtis.

Privalumai

Užspaudžiamasis tvirtinimo būdas užtikrina mechaniškai tvirtą ir elektriškai pastovų sujungimą, sumažindamas pertraukiamo kontakto riziką, palyginti su tik litavimo būdu užbaigiamomis jungtimis. Pridedama termiškai susitraukianti mova pagerina mechaninį atsparumą tempimui ties kabelio išvedimu ir suteikia papildomą apsaugą nuo drėgmės ir trinties. Kompaktiška SMA moteriška geometrija tinka įprastiems RD bandymų ir matavimo įrenginiams bei dera ankštose erdvėse, būdingose ryšio įrenginiams ir prietaisams.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Nuimkite RG-174 arba RG-316 kabelio izoliaciją pagal jungties reikalaujamą laidininko, dielektriko ir ekrano pynės ilgį. Užmaukite termiškai susitraukiančią movą ir įvorę ant kabelio, įkiškite paruoštą kabelį į jungties korpusą taip, kad centrinis laidininkas įsistatytų į kontaktą, o pynė būtų po įvore. Užspauskite įvorę tinkamu užspaudimo įrankiu, atitinkančiu jungties ir kabelio dydį. Patikrinkite mechaninį ir elektrinį sujungimą ir kaitinkite termiškai susitraukiančią movą, kad užfiksuotumėte atsparumą tempimui ir užbaigtumėte mazgą.

Rekomendacijos

Naudokite tinkamą užspaudimo matricos dydį nurodytam kabeliui, kad pasiektumėte patikimą mechaninį ir RD veikimą. Po surinkimo, jei taikoma, patikrinkite grandinės vientisumą ir grįžtamuosius nuostolius. Per daug nenuimkite dielektriko ir nedeformuokite centrinio laidininko; laikykitės standartinių koaksialinio surinkimo praktikų, kad išlaikytumėte banginę varžą ir sumažintumėte signalo atspindžius.
