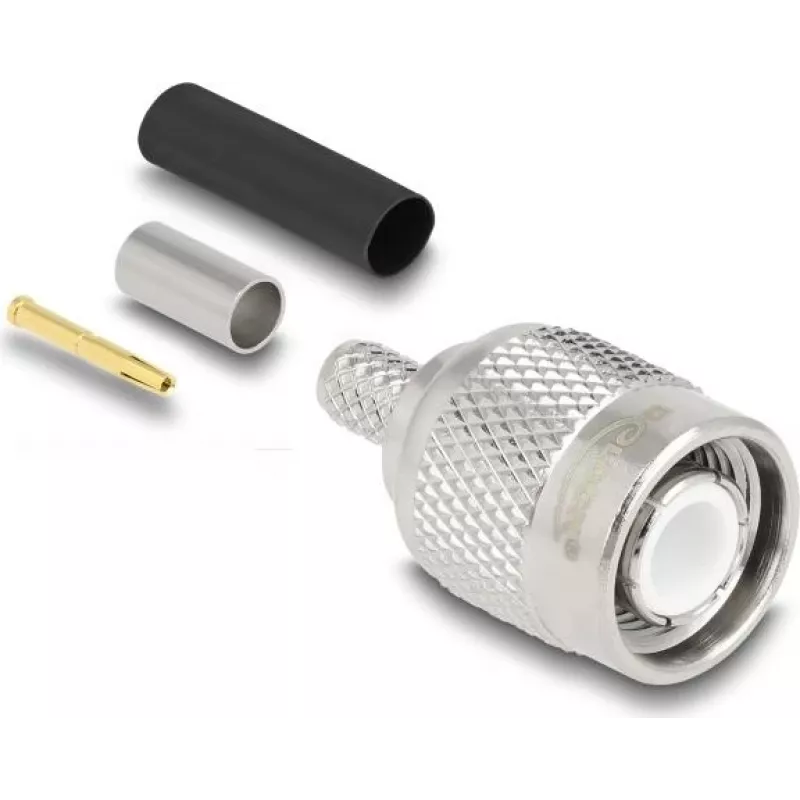

Koaksialinė jungtis TNC DELOCK 91765 — TNC kištukas/lizdas koaksialiniams kabeliams

Šis Delock kištukas su atitinkamu termiškai susitraukiančiu vamzdeliu tinka radijo dažnių technologijos komponentams prijungti. DELOCK 91765 yra TNC koaksialinė jungtis, skirta koaksialiniams kabeliams prijungti ir užbaigti. Kompaktiška srieginė TNC sąsaja užtikrina patikimą RF signalo perdavimą ir saugų mechaninį sujungimą, tinka radijo, antenų, GPS, bandymų įrangos ir ryšio įrenginiams, kur reikalinga srieginė koaksialinė jungtis.

Privalumai

TNC kištukas/lizdas turi srieginę jungtį, kuri užtikrina stabilų mechaninį kontaktą ir sumažina atsitiktinio atsijungimo riziką. Jis nurodytas 50 Ω impedansui ir turi sidabrinę apdailą, kad būtų atsparus korozijai ir užtikrintų pastovų signalo laidumą. Pakuotėje yra viena jungtis ir atitinkamas termiškai susitraukiantis vamzdelis izoliuotoms, įtempimą mažinančioms užbaigoms.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite koaksialinį kabelį, nuimdami išorinį apvalkalą, pynę ir dielektriką iki matmenų, tinkamų TNC užbaigai. Užmaukite pateiktą termiškai susitraukiantį vamzdelį ant kabelio prieš surenkant jungtį. Pritvirtinkite jungties korpusą ir centrinį laidininką pagal standartinę TNC surinkimo praktiką, priveržkite srieginę jungtį prie atitinkamos jungties ir pašildykite termiškai susitraukiantį vamzdelį, kad užtikrintumėte izoliaciją ir įtempimo sumažinimą.

Rekomendacijos

Naudokite jungtį įrenginiuose, kuriems reikalinga patikima srieginė RF jungtis, ir užtikrinkite tinkamą kabelio paruošimą bei srieginės jungties priveržimo momentą, kad signalo perdavimas būtų optimalus. Venkite naudoti aplinkoje, kurioje yra nesuderinama įtampa arba be tinkamo sandarinimo, jei yra drėgmės poveikis.
