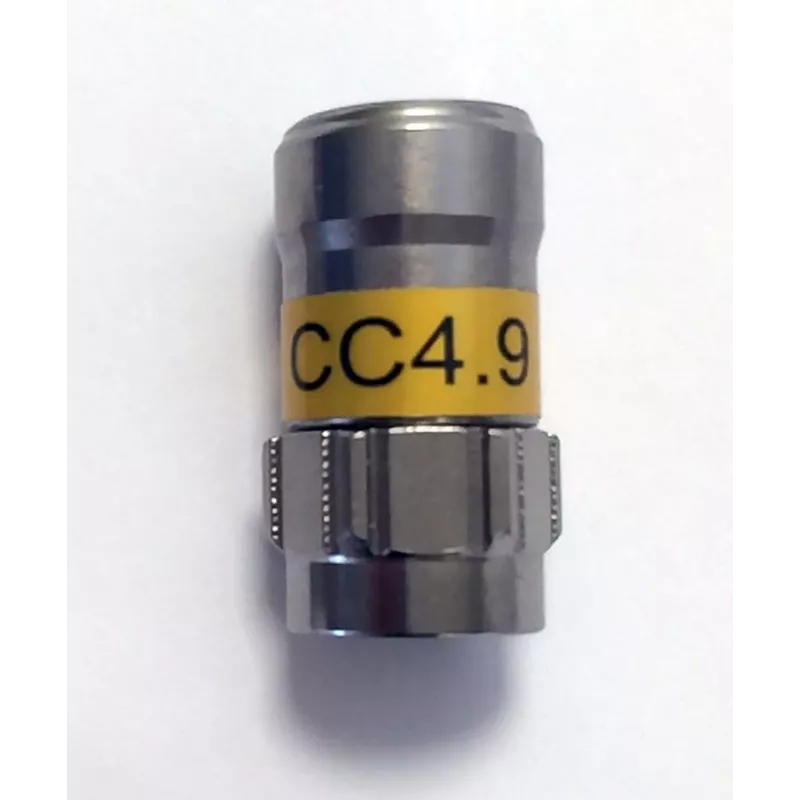

Koaksialinė jungtis F tipo Televes FSI2000

Televes FSI2000 yra precizinė F tipo koaksialinė jungtis, sukurta 75 Ω impedanso sistemoms. Sukurta užtikrinti stabilų signalo perdavimą su minimaliais įdėties nuostoliais, ši jungtis palaiko garso ir vaizdo paskirstymą buitinėse ir profesionaliose instaliacijose. Jos metalinė konstrukcija ir tikslūs matmenys užtikrina stabilų mechaninį sujungimą ir atsparumą nusidėvėjimui įprasto naudojimo metu.

Privalumai

F tipo jungtis pasižymi mažais įdėties nuostoliais ir stabiliu impedanso suderinimu, sumažindama signalo atspindžius ir pablogėjimą per jungtį. Jos tvirtas metalinis korpusas suteikia mechaninį patvarumą ir patikimą kontaktą po daugkartinių sujungimo ciklų. Jungties standartinė F tipo sąsaja supaprastina integraciją su esamais koaksialiniais kabeliais ir įrenginiais, leidžiant greitai, įrankiu padedamai arba ranka priveržiamai instaliacijai, priklausomai nuo paskirties.

Tinka

• Televizijos antenų jungtims ir priedėlių sąsajoms
• Kabelinės televizijos (CATV) paskirstymo taškams
• Palydovinio LNB ir imtuvo tarpusavio jungtims, kur taikoma F tipo jungtis
• Namų AV sistemoms ir vaizdo stebėjimo jungtims, naudojant 75 Ω koaksialinį kabelį

Pagrindinės specifikacijos

• Jungties tipas: F tipo koaksialinė jungtis 75 Ω sistemoms
• Impedansas: 75 omai stabiliam RD veikimui
• Medžiaga: metalinis korpusas ir centrinis kontaktas patvariam elektriniam kontaktui
• Sąsaja: standartinis srieginis F tipo sujungimas saugiam ryšiui
• Paskirtis: pasyvus signalo sujungimas garso/vaizdo ir RD taikymams

Kaip naudoti

Paruoškite koaksialinį kabelį, nuimdami išorinį apvalkalą ir atlenkdami pynę, kad atidengtumėte dielektriką ir centrinį laidininką pagal jungties rekomenduojamus nuėmimo matmenis. Užmaukite jungtį ant kabelio, kol centrinis laidininkas visiškai įsistatys į kaiščio kontaktą ir dielektrikas atsirems į jungties petį. Priveržkite srieginę movą ranka arba tinkamu įrankiu, kad pasiektumėte saugų mechaninį ir elektrinį sujungimą, vengdami per didelio sukimo momento, galinčio deformuoti jungtį ar kabelį.

Rekomendacijos

Optimaliam veikimui naudokite 75 Ω koaksialinį kabelį su atitinkamu impedansu ir užtikrinkite švarius, tvirtus laidininkų kontaktus. Venkite per didelio lenkimo šalia jungties ir apsaugokite sujungimą nuo drėgmės bei mechaninio poveikio. Patikrinkite signalo lygius po instaliacijos ir periodiškai apžiūrėkite jungtis dažnai naudojamose ar lauko aplinkose, kad išlaikytumėte pastovią perdavimo kokybę.
