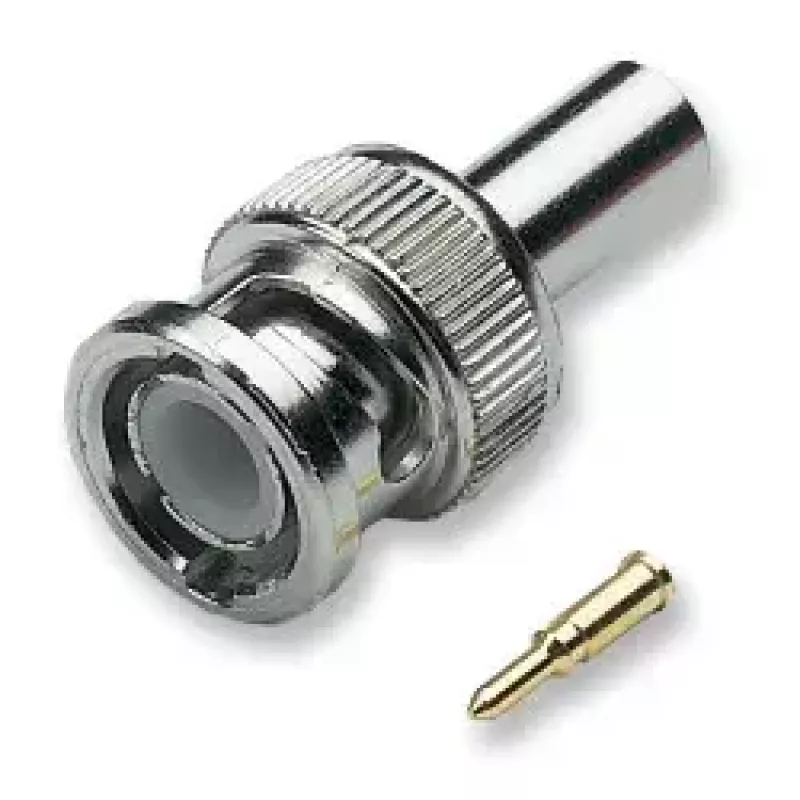

Koaksialinė BNC kištukinė jungtis EFB Elektronik 52500.2, 50 Ω varža

EFB Elektronik 52500.2 yra tiesi, BNC užspaudžiama kištukinė koaksialinė jungtis, kurios varža 50 Ω, skirta patikimam RF signalo perdavimui. Jungtis užtikrina kompaktišką, mechaniškai patikimą sąsają koaksialiniams kabeliams, naudojamiems bandymų įrangoje, signalų generatoriuose, antenose ir transliavimo ar telekomunikacijų įrenginiuose.

Privalumai

Užspaudžiama konstrukcija užtikrina nuoseklų elektrinį kontaktą ir mechaninį fiksavimą tarp kabelio ir jungties, tuo pačiu sumažindama signalo nuostolius. 50 Ω varža atitinka standartines RF sistemas, kad sumažintų atspindžius. Tiesi BNC forma suteikia greitą bajonetinį sujungimą ir mažą užimamą plotą ankštose įrengimo vietose. Patvarios medžiagos užtikrina stabilų veikimą laboratorijos ir lauko aplinkoje.

Tinka

• Laboratorinei bandymų ir matavimo įrangai
• Signalų generatoriams ir RF bandymų rinkiniams
• Antenų jungtims ir koaksialiniams pataisymams
• Transliavimo ir telekomunikacijų kabeliams

Pagrindinės specifikacijos

• Jungties tipas: BNC kištukinė, tiesi, užspaudžiama
• Varža: 50 Ω
• Tipinis naudojimas: RF signalo perdavimas ir koaksialiniai kabeliai
• Formos faktorius: bajonetinis sujungimas, kompaktiška

Kaip naudoti

Nuimkite koaksialinio kabelio izoliaciją pagal gamintojo rekomenduojamus matmenis, įkiškite paruoštas kabelio dalis į jungties korpusą ir užspauskite kontaktą bei įvorę tinkamu užspaudimo įrankiu pagal standartines užspaudimo procedūras. Po užspaudimo patikrinkite mechaninį fiksavimą ir elektrinį vientisumą prieš naudojimą. Prijunkite prie atitinkamo BNC lizdo, stumdami ir sukdami bajonetą, kol užsifiksuos.

Rekomendacijos

Naudokite užspaudimo įrankį, atitinkantį jungties dydį, ir laikykitės kabelio paruošimo gairių, kad užtikrintumėte mažų nuostolių, patikimas RF jungtis. Prieš diegimą patikrinkite, ar jungtys nedeformuotos ar nepaveiktos korozijos, ir venkite per didelio kabelio lenkimo šalia galų.
