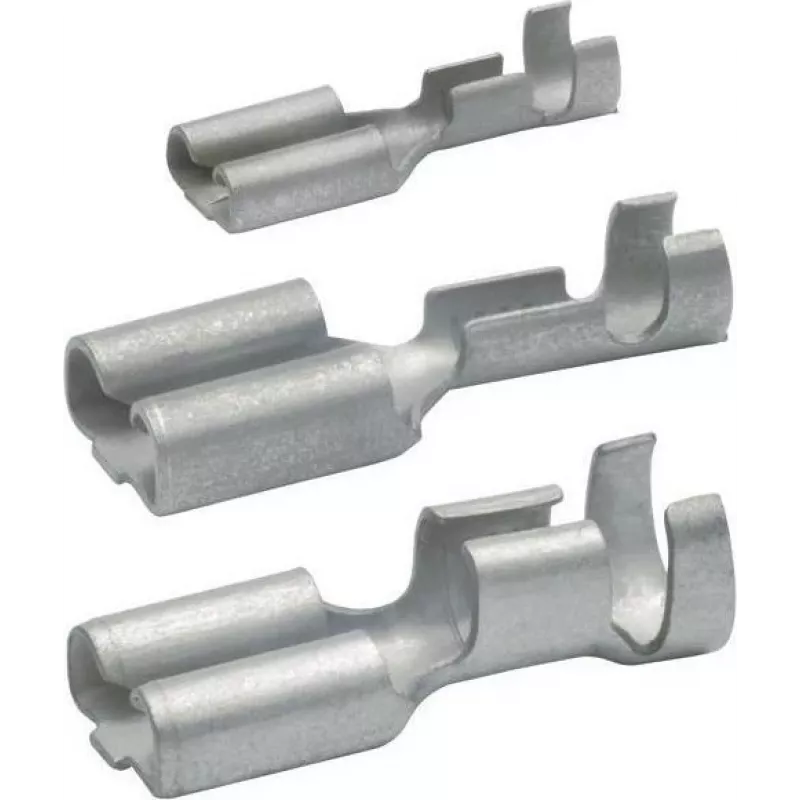

Klauke 18201A Neizoliuotas kištukinis lizdas (moteriškas) 0,5-1,0 mm², 6,3 mm liežuvėlis, užspaudžiamas, E-Cu alavuotas, DIN 46247, 100 vnt. pakuotė

Automobilių remonto dirbtuvėse ir pramoniniuose valdymo skydeliuose patikimos elektros jungtys yra būtinos. Klauke 18201A plokščiasis lizdas (moteriškas kištukinis gnybtas) yra suprojektuotas užspausti ant lanksčių varinių laidininkų nuo 0,5 iki 1,0 mm² (20–17 AWG), užtikrinant saugią, vibracijai atsparią jungtį su 6,3 × 0,8 mm vyriškais liežuvėliais. Dėl neizoliuotos konstrukcijos galima naudoti individualius izoliacinius vamzdelius arba termiškai susitraukiančius vamzdelius, todėl ją mėgsta laidų rinkinių gamintojai ir techninės priežiūros specialistai, reikalaujantys tikslumo ir ilgaamžiškumo.

Pagrindinės specifikacijos

• Jungties tipas: moteriškas kištukinis gnybtas (plokščiasis lizdas)
• Izoliacija: neizoliuotas (atviras metalinis vamzdelis)
• Laido skerspjūvis: 0,5 – 1,0 mm² (20 – 17 AWG)
• Jungiamojo liežuvėlio plotis: 6,3 mm
• Jungiamojo liežuvėlio storis: 0,8 mm
• Jungimo būdas: užspaudimas
• Gnybto medžiaga: elektrolitinis varis (E-Cu)
• Paviršiaus apdaila: elektrolitinis alavimas (sidabrinis metalo atspalvis)
• Standarto atitiktis: DIN 46247
• Didžiausia srovė: iki 20 A (priklausomai nuo taikymo)
• Darbinė temperatūra: nuo -40 °C iki +125 °C
• RoHS atitiktis: Taip
• Pakuotės vienetas: 100 vienetų

Kodėl verta rinktis

Klauke 18201A gnybtai gaminami iš didelio laidumo E-Cu ir alavuojami, kad atsparūs korozijai, užtikrinant mažą kontaktinę varžą per tūkstančius sujungimo ciklų. Užspaudimo vamzdelis suprojektuotas tolygiam suspaudimui standartiniais užspaudimo įrankiais, sumažinant šaltųjų sujungimų ar laido ištraukimo riziką. Kadangi jie neizoliuoti, galite pritaikyti savo izoliaciją pagal aplinkos reikalavimus – ar tai būtų PVC vamzdeliai bendram naudojimui, ar klijais padengti termiškai susitraukiantys vamzdeliai atšiauriose, drėgnose vietose. Šis lankstumas kartu su DIN 46247 matmenų tikslumu daro juos patikimu komponentu profesionaliam elektros surinkimui.

Idealūs naudojimo atvejai

• Automobilių laidų rinkiniai: jungimas prie relių, jungiklių ir saugiklių dėžių su 6,3 mm liežuvėliais
• Pramoniniai valdymo skydai: lauko laidų prijungimas prie jutiklių, kontaktorių ir gnybtų blokų
• Buitinės technikos gamyba: vidinės maitinimo jungtys, kur erdvė ribota
• Prototipų kūrimas ir remontas: individualių kabelių rinkinių su termiškai susitraukiančia izoliacija kūrimas
• Jūrų ir lauko įranga: kartu su sandariais termiškai susitraukiančiais jungtimis atsparumui oro sąlygoms

Gera žinoti

Šie gnybtai tiekiami didmeninėje 100 vienetų pakuotėje, idealiai tinka gamybos serijoms ar dirbtuvių atsargoms. Norint pasiekti geriausių rezultatų, naudokite reketinį užspaudimo įrankį su 6,3 mm štampu ir patikrinkite ištraukimo jėgą pagal savo kokybės standartus. Dėl neizoliuotos konstrukcijos po užspaudimo reikia papildomos izoliacijos, nebent naudojama apsaugotuose korpusuose. Prieš montuodami visada atjunkite grandines ir laikykitės vietinių elektros taisyklių.
