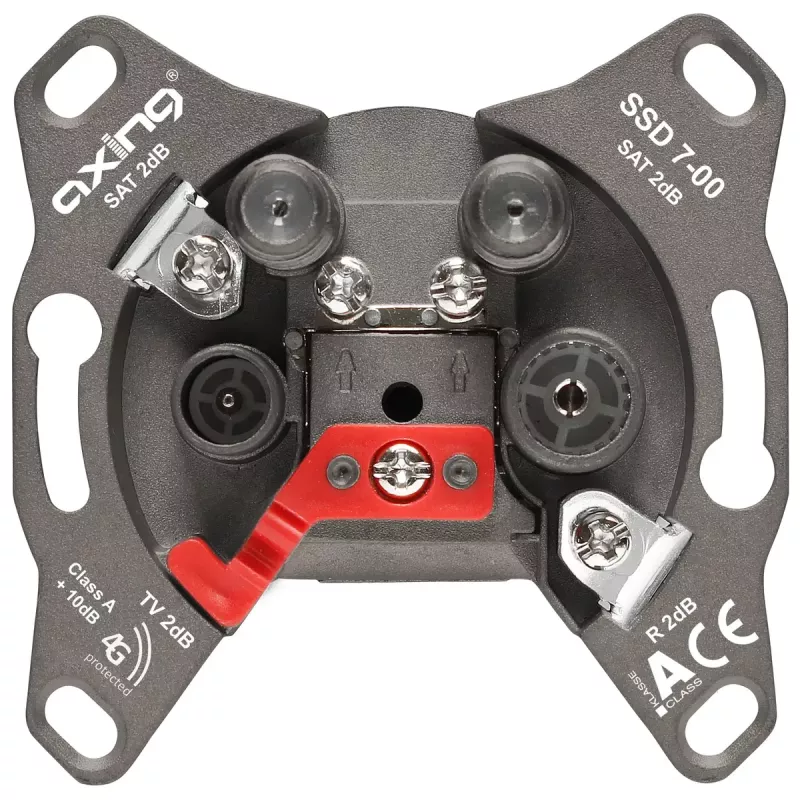

Kištukinis lizdas 2x SAT + TV + Radijas Axing SSD 7-00

Axing SSD 7-00 kištukinis lizdas suteikia dvi SAT jungtis bei atskirus TV ir radijo išėjimus kompaktiškame, sieniniame įtaise. Sukurtas montuoti gyvenamosiose ir komercinėse priėmimo zonose, lizdas palaiko palydovinės, antžeminės televizijos ir FM radijo signalų paskirstymą iš centralizuotos kabelių sistemos. Jo ruda apdaila ir maži matmenys (68 mm × 39 mm × 68 mm) leidžia diskretiškai įrengti svetainėse, miegamuosiuose ar medijos spintelėse, kur reikia kelių signalų jungčių.

Privalumai

Įrenginys sujungia du palydovinius lizdus su atskirais TV ir radijo prievadais viename korpuse, sumažindamas kelių priekinių plokščių poreikį. Kompaktiški matmenys leidžia montuoti sekliose montažinėse dėžutėse ir ankštose vietose. Axing SSD 7-00 sukonstruotas užtikrinti pastovų signalo perdavimą ir stabilų mechaninį ryšį tarp bendraašių kištukų ir lizdo. Neutrali ruda spalva lengvai dera su medžio ar žemės atspalvių interjeru.

Tinka

• Namų TV ir radijo instaliacijoms, kurioms reikia palydovinės ir antžeminės signalo prieigos
• Multimedijos spintelėms ir svetainės sieniniams lizdams
• Mažoms komercinėms priėmimo zonoms ir viešbučių kambariams
• Bendraašių jungčių atnaujinimui ar sujungimui renovacijos projektuose

Pagrindinės specifikacijos

• Jungčių tipai: 2× SAT jungtys, 1× TV (antžeminė) jungtis, 1× FM radijo jungtis
• Formos faktorius: kompaktiškas sieninis lizdas, skirtas montuoti į lygias montažines dėžutes
• Matmenys: apytiksliai 68 mm (plotis) × 39 mm (gylis) × 68 mm (aukštis)
• Spalva: ruda apdaila, deranti prie šiltų interjero atspalvių
• Palaikomi signalų tipai: palydovinė (DVB-S/DVB-S2), antžeminė TV (DVB-T/DVB-T2), FM radijas

Kaip naudoti

Sumontuokite kištukinį lizdą į tinkamą lygią montažinę dėžutę, laikydamiesi vietinių elektros ir statybos taisyklių. Prijunkite ateinančius bendraašius kabelius ir paskirstymo laidus prie atitinkamų SAT, TV ir radijo gnybtų, užtikrindami tinkamą impedanso suderinimą ir saugias prisukamas ar įstumiamas jungtis pagal montuotojo vadovą. Sumontavę ir pritvirtinę priekinę plokštę, prijunkite imtuvus, priedėlius ar radijo imtuvus naudodami standartinius F tipo bendraašius kabelius palydovui ir IEC ar F tipo kištukus TV ir radijui, tada patikrinkite signalo lygius, kad įsitikintumėte, jog priėmimas yra patenkinamas.

Rekomendacijos

Geriausiam veikimui naudokite aukštos kokybės bendraašius kabelius ir tinkamai ekranuotas jungtis. Kabelių trasas laikykite kiek įmanoma trumpesnes ir venkite staigių lenkimų. Jei signalo lygiai žemi arba paskirstymas reikalingas keliose patalpose, apsvarstykite galimybę naudoti linijos stiprintuvą ar profesionalų signalo skirstytuvą ir patikrinkite suderinamumą su palydovine ir antžemine įranga.
