Keystone modulis InLine 76203L — RJ45 įdėklas tinklo keystone panelėms, modelis 76203L

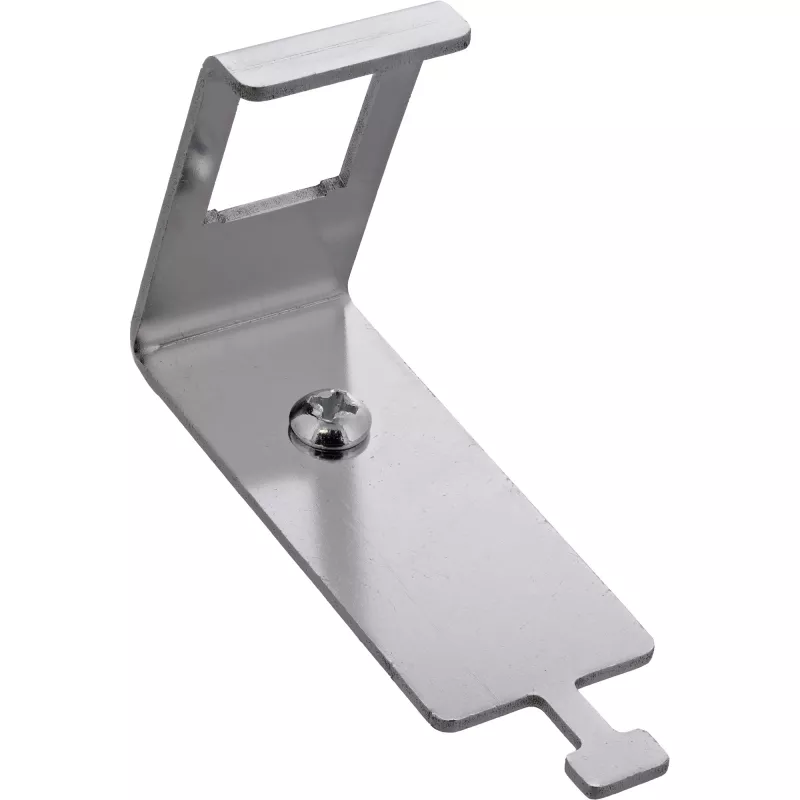

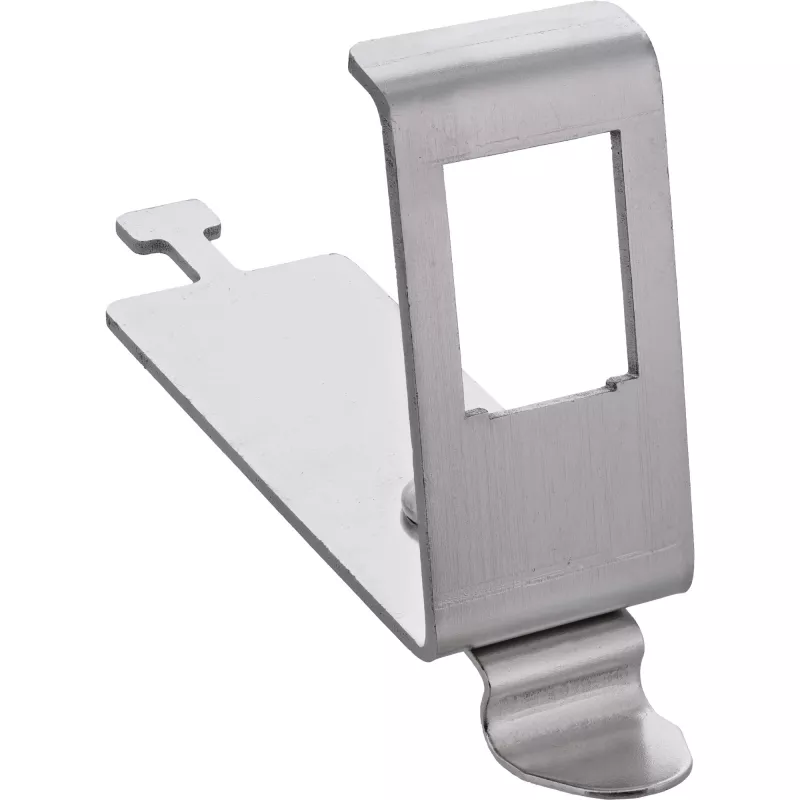

InLine 76203L yra metalinis laikiklis, skirtas priimti keystone modulį su RJ45 įdėklu, skirtą naudoti struktūrinėse kabelių sistemose ir mažose LAN instaliacijose. Laikiklis tinka standartinei 19 x 14,8 mm keystone angai ir yra suformuotas, kad keystone įdėklas būtų įstatomas spragtelėjimu į keystone paneles, sienines plokštes ar individualius korpusus. Jo kompaktiški matmenys ir galimybė montuoti vieną šalia kito daro jį tinkamu kurti kelių prievadų mazgus ant 35 mm viršutinio bėgelio.

Privalumai

Metalinė konstrukcija suteikia mechaninį tvirtumą ir patikimą atramą keystone RJ45 įdėklui, tuo pačiu padėdama išlaikyti išlygiavimą stelažuose ir paskirstymo panelėse. Integruotas skirtukas suteikia papildomą tvirtinimo tašką kabelių sąvaržėlėms, taip užtikrinant tempimo sumažinimą ir tvarkingą kabelių vedimą. Standartizuoti matmenys užtikrina suderinamumą su įprastais keystone moduliais ir leidžia sujungti kelis laikiklius siaurame 23 mm plotyje, taip efektyviai išnaudojant bėgelio erdvę.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

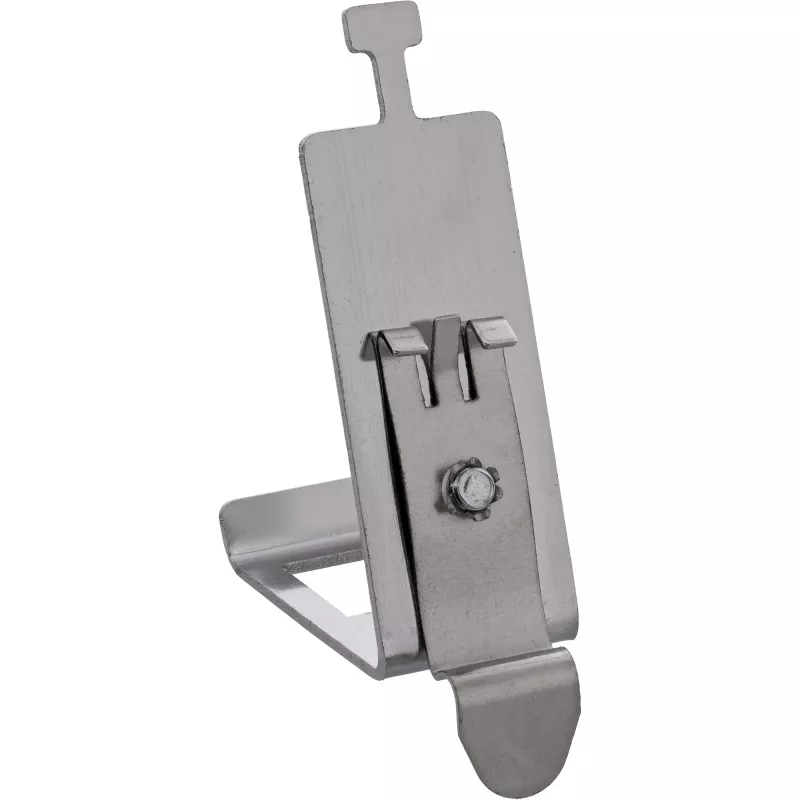

Įkiškite suderinamą RJ45 keystone modulį į laikiklio 19 x 14,8 mm angą, kol jis užsifiksuos spragtelėjimu. Pritvirtinkite surinktą laikiklį ir keystone modulį ant 35 mm viršutinio bėgelio, užkabindami laikiklį ant bėgelio ir spausdami, kol užsifiksuos spaustukas. Nuveskite eterneto kabelį iki keystone įdėklo, atlikite reikiamą užbaigimą (užspaudimą arba presavimą, priklausomai nuo keystone), ir naudokite integruotą skirtuką, kad pritvirtintumėte kabelį kabelio sąvaržėle tempimo sumažinimui. Kelis laikiklius galima montuoti vieną šalia kito, sudarant kelių prievadų konfigūraciją.

Rekomendacijos

Prieš montavimą patikrinkite keystone modulio matmenis, kad įsitikintumėte, jog jis suderinamas su 19 x 14,8 mm anga. Vesdami eterneto kabelius naudokite tinkamą kabelių valdymą ir tempimo sumažinimą; integruotas skirtukas skirtas naudoti su kabelių sąvaržėlėmis, o ne kaip vienintelė mechaninė atrama stipriai apkrautiems kabeliams. Stelažuose ar korpusuose montuokite laikiklius vieną šalia kito, kad optimizuotumėte erdvę ant viršutinio bėgelio.
