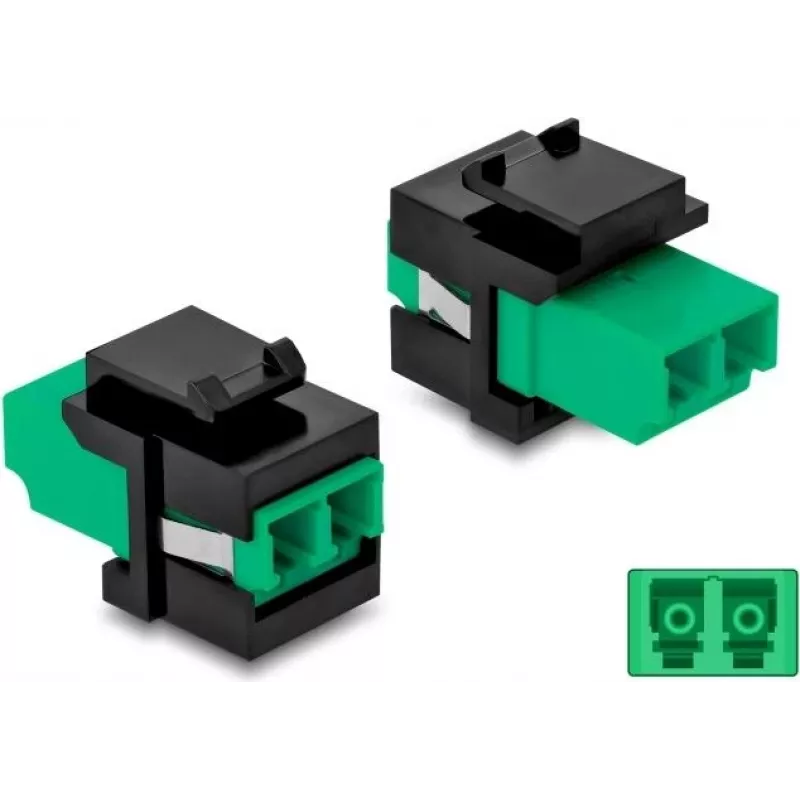

„Keystone“ modulis DELOCK 87074 plokščias LC jungtis žalia/juoda 16,5×29,2×21,9 mm

DELOCK 87074 yra plokščias „keystone“ modulis su LC dvipusiu jungtimi, skirtas šviesolaidiniams prijungimams moduliniuose priekiniuose skydeliuose, paskirstymo skydeliuose ir „keystone“ rėmeliuose. Kompaktiško modulio matmenys yra 16,5 × 29,2 × 21,9 mm, jis tiekiamas žalios ir juodos spalvų. Jis skirtas vienmodėms šviesolaidinėms jungtims ir turi dulkių gaubtelius, apsaugančius montavimo ir eksploatacijos metu.

Privalumai

Plokščiasis „keystone“ formatas užtikrina suderinamumą su standartinėmis „keystone“ angomis ir leidžia montuoti užspaudžiant be papildomų įrankių. LC dvipusė „moteriška“ jungtis suteikia vietos taupantį pėdsaką tankiems įrenginiams. Maži įterpimo nuostoliai (paprastai < 0,2 dB) palaiko efektyvų signalo perdavimą, o dulkių gaubteliai padeda išlaikyti jungčių švarą prieš ir po kabelių sujungimo.

Tinka

• Moduliniams priekiniams skydeliams biuro ar duomenų centro sieniniams lizdams
• „Keystone“ paskirstymo skydeliams ir paskirstymo rėmams
• Paviršinio montavimo dėžutėms ir prie sienos tvirtinamiems korpusams
• Vienmodžiam šviesolaidiniam sujungimui ir trumpoms tarpusavio jungčių trasoms

Pagrindinės specifikacijos

• Jungties tipas: LC dvipusė „moteriška“
• Šviesolaidžio tipas: vienmodis
• Tipiniai įterpimo nuostoliai: < 0,2 dB
• Korpuso forma: plokščiasis „keystone“ modulis
• Matmenys: 16,5 × 29,2 × 21,9 mm
• Spalva: žalias korpusas su juodais akcentais
• Yra dulkių gaubteliai: taip
• Kiekis pakuotėje: 1 vnt.

Kaip naudoti

Įdėkite modulį, sulygiuodami jį su suderinama „keystone“ anga priekiniame skydelyje, paskirstymo skydelyje ar paviršinio montavimo dėžutėje, ir spauskite, kol jis užsifiksuos vietoje. Nuimkite dulkių gaubtelius, tada prijunkite LC „vyriškus“ šviesolaidžių jungiklius prie LC dvipusių „moteriškų“ prievadų. Įsitikinkite, kad naudojamas vienmodis šviesolaidis, kad būtų suderinama, ir laikykite jungčių galinius paviršius švarius, kad išlaikytumėte mažus įterpimo nuostolius. Norėdami išimti modulį, paspauskite atleidimo skirtukus ir švelniai ištraukite.

Rekomendacijos

Naudokite šį „keystone“ modulį standartizuotose „keystone“ sistemose, kad būtų galima greitai sumontuoti ir tvarkingai valdyti kabelius. Prieš sujungdami nuvalykite šviesolaidžių galinius paviršius tinkamais šviesolaidžių valymo įrankiais, o nenaudojamus sumontuotus jungiklius laikykite su dulkių gaubteliais, kad būtų išvengta užteršimo ir našumo pablogėjimo.
