Keystone modulis CAT 6A Digitus DN-93615-24

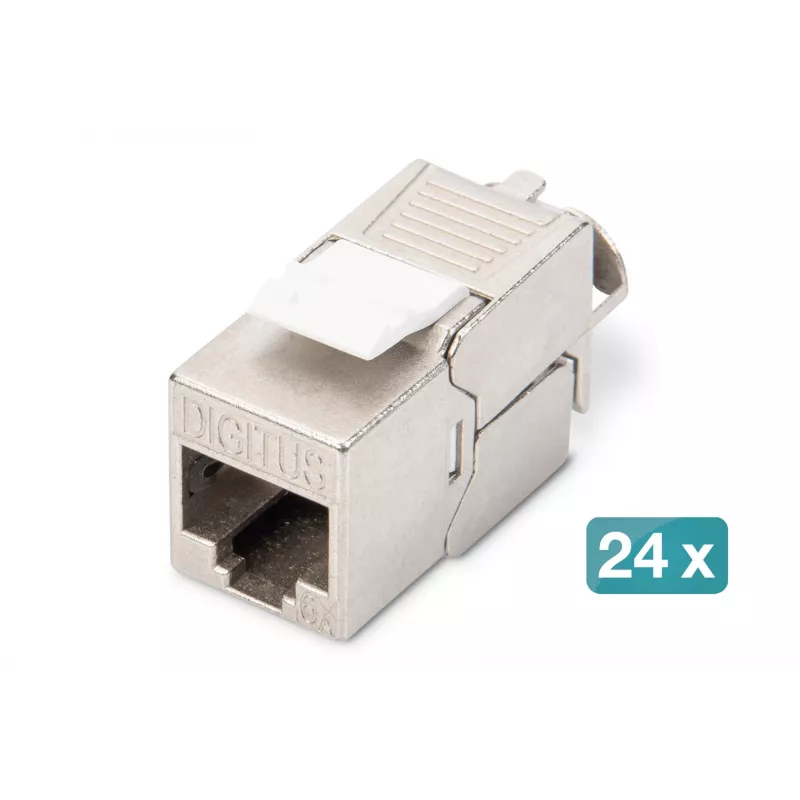

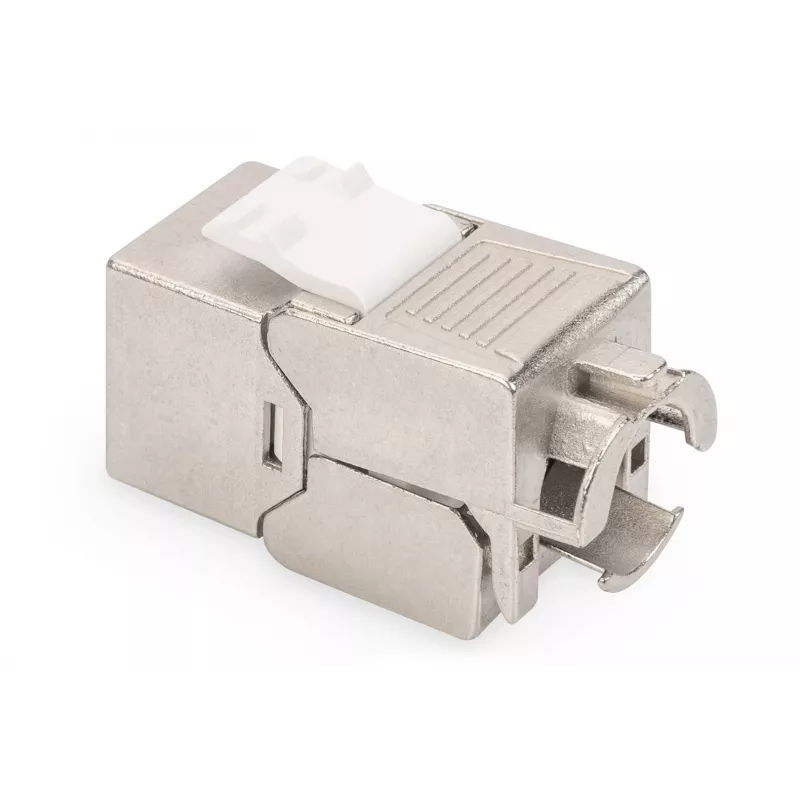

„Digitus“ Keystone modulis CAT 6A (DN-93615-24) yra ekranuotas, be įrankių montuojamas „keystone“ įdėklas, skirtas sparčiojo eterneto įrenginiams. Jame įrengta LSA izoliaciją perstumianti jungtis, 360° ekrano kontaktas ir dulkių apsauginis dangtelis, skirtas RJ45 lizdui. Kompaktiškas, sidabrinės spalvos cinko korpusas su nikeliuotais kontaktais suprojektuotas serijiniam montavimui (24 moduliai 19" 1U skydelyje) ir montavimui modulinėse jungimo dėžutėse, palaiko PoE standartus IEEE 802.3af/at/bt.

Privalumai

Šis „keystone“ modulis leidžia greitai ir saugiai užbaigti laidus be specialių įrankių, naudojant spalvotus LSA bėgelius, atitinkančius EIA/TIA 568 A & B. 360° ekrano kontaktas ir ekranuota CAT 6A konstrukcija pagerina EMI apsaugą ir signalo vientisumą. Dėl kompaktiškų matmenų (14 mm pločio, 34 mm gylio, 20 mm aukščio) ir patvaraus cinko korpuso užtikrinamas patikimas ilgalaikis naudojimas ir lengvas serijinis montavimas skirstomuosiuose skyduose bei jungimo dėžutėse.

Tinka

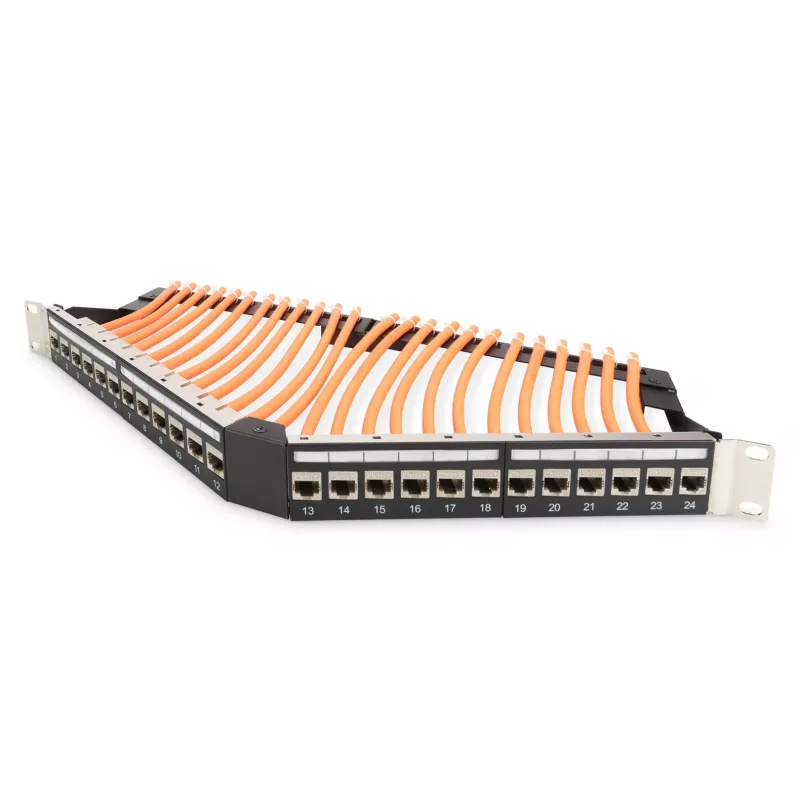

• Pleistriniams skydams ir 19" 1U skirstomiesiems skydams (serijinis montavimas)
• Modulinėms jungimo dėžutėms ir lauko instaliacijoms (surinkimas be įrankių)
• Sparčiojo eterneto tinklams, kuriems reikalingos ekranuotos CAT 6A jungtys
• PoE diegimui, įskaitant IEEE 802.3af, 802.3at ir 802.3bt (4PPoE)

Pagrindinės specifikacijos

• Modelis: DN-93615-24
• Kategorija: Ekranuotas CAT 6A keystone modulis

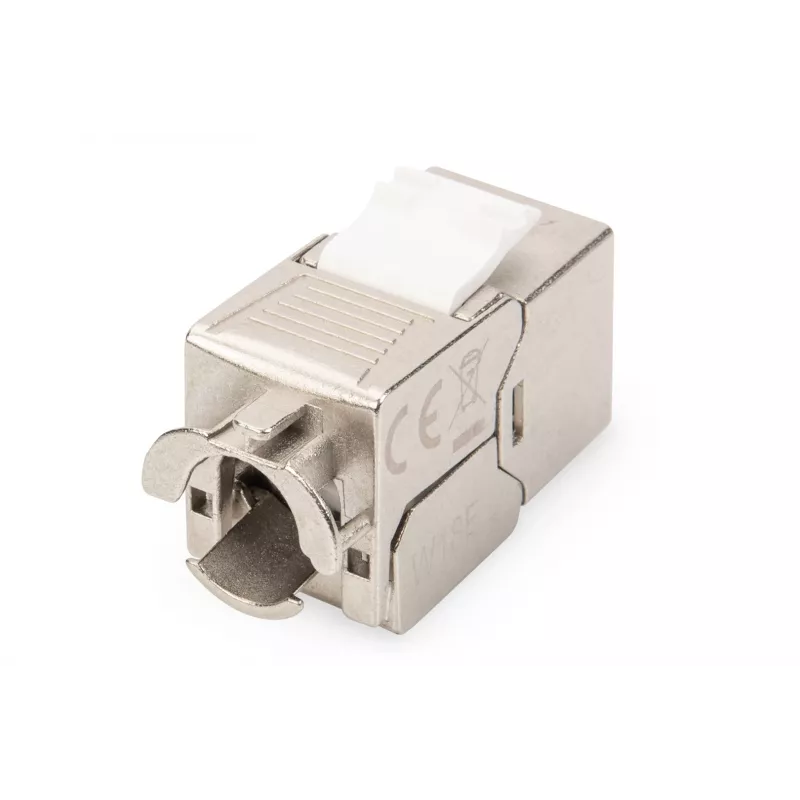

• Jungties tipas: LSA izoliaciją perstumiantis kontaktas
• Ekranavimas: 360° ekrano kontaktas
• PoE palaikymas: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE)
• Korpuso medžiaga: cinkas, gaminio spalva: sidabrinė
• Kontaktai: nikeliuoti
• Matmenys (P×G×A): 14 mm × 34 mm × 20 mm
• Svoris: 0,022 kg
• Sertifikatai: GHMT

Kaip naudoti

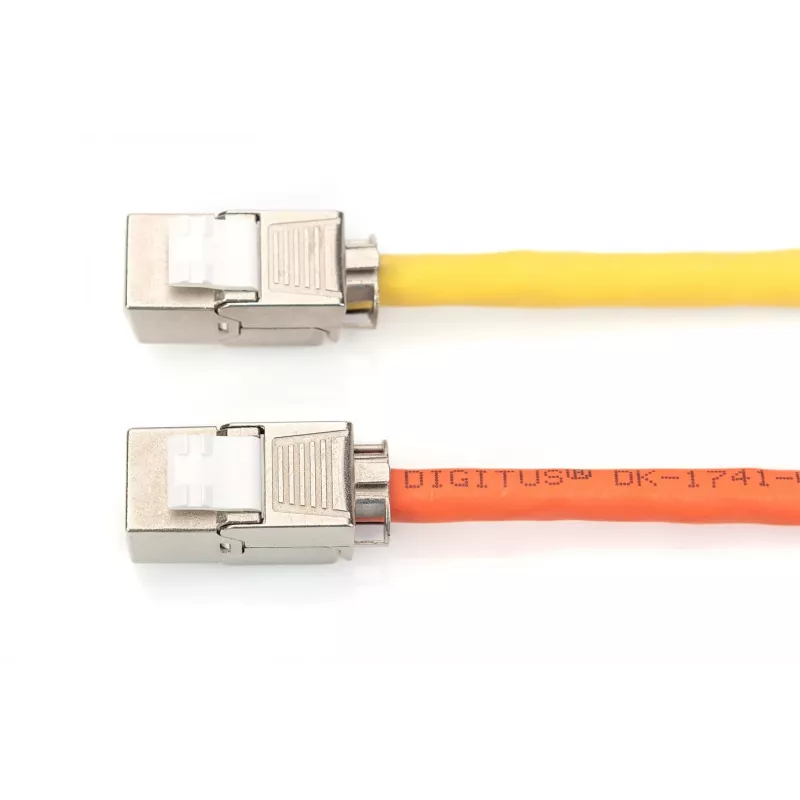

Paruoškite tinklo kabelį, nuimdami išorinį apvalkalą iki rekomenduojamo ilgio, ir sulygiuokite laidininkų poras pagal spalvotus LSA bėgelius, vadovaudamiesi EIA/TIA 568 A arba B. Įspauskite laidininkus į izoliaciją perstumiančią jungtį, kol jie visiškai įsitvirtins; papildomo užspaudimo įrankio nereikia. Įstatykite „keystone“ modulį į skydo ar jungimo dėžutės išpjovą, kol jis užsifiksuos, ir uždėkite dulkių apsauginį dangtelį ant RJ45 lizdo, kai jis nenaudojamas.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite ekranuotą eterneto kabelį (FTP/STP) su nepertraukiamu įžeminimo prijungimu prie pleistrinio skydo ar korpuso. Laikykitės PoE galios klasės reikalavimų ir kabelio ilgio apribojimų jūsų instaliacijai. Modulius laikykite sausoje aplinkoje ir venkite mechaninio įtempimo serijinio montavimo metu.
