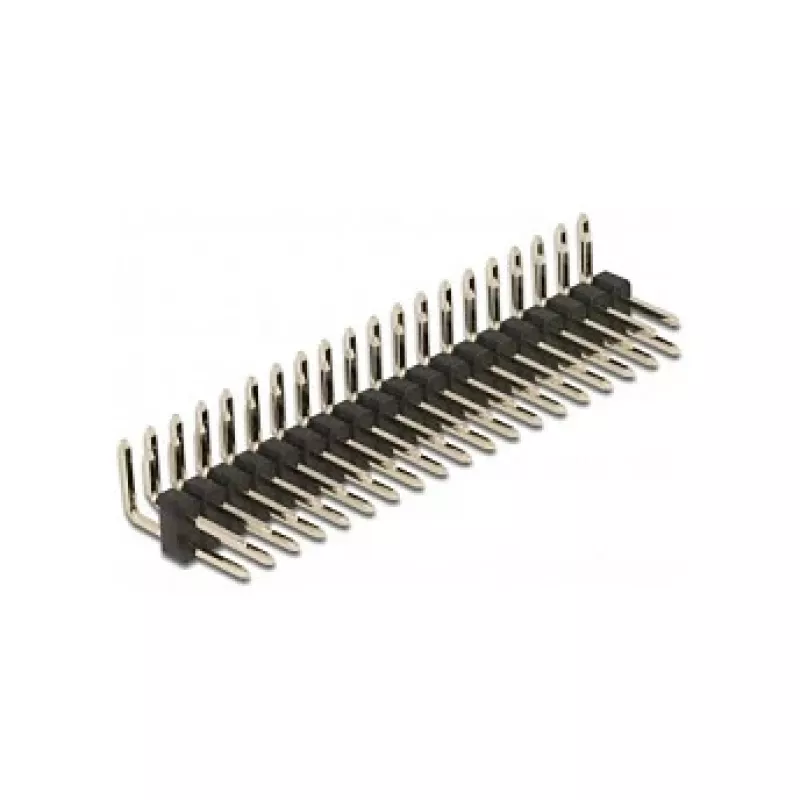

Kaištinė jungtis DeLOCK 66702, spausdintinių plokščių (PCB) priedas

DeLOCK 66702 kaištinė jungtis yra spausdintinių plokščių (PCB) priedas, užtikrinantis patikimą elektrinį ir mechaninį atskirų plokščių ar modulių sujungimą. Jame dera metaliniai kontaktai su plastikiniu izoliatoriumi, o apdaila – juoda ir metalinė. Dėl kompaktiškų matmenų jis skirtas naudoti įvairiuose elektroniniuose mazguose, kur reikalingas patvarus PCB sujungimas.

Privalumai

Kaištinė jungtis pasižymi tvirta metalinių kontaktų konstrukcija, užtikrinančia stabilų signalo perdavimą, ir plastikiniu korpusu, palengvinančiu litavimą bei tvirtinimą prie plokštės. Dėl kompaktiško dydžio ir standartinio formos faktoriaus jis lengvai integruojamas į esamus PCB išdėstymus, o juoda ir metalinė apdaila padeda aiškiai nustatyti poliškumą ir išlygiavimą montavimo metu.

Tinka

• Sukrautų ar gretimų spausdintinių plokščių sujungimui
• Prototipų kūrimui ir nestandartiniams elektroniniams mazgams
• Signalo ir mažos galios jungtims tarp plokščių įrenginiuose
• Esamų PCB kaištinių jungčių taisymui ar keitimui

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 66702
• EAN: 4043619667024
• Medžiaga: metaliniai kontaktai su plastikiniu izoliatoriumi
• Apdaila: juoda ir metalinė
• Matmenys: 50,8 mm (ilgis) x 12,9 mm (gylis) x 5 mm (aukštis)
• Kategorija: spausdintinių plokščių (PCB) priedas

Kaip naudoti

Įstatykite kaištinę jungtį į numatytas PCB skyles taip, kad plastikinis izoliatorius susilygintų su plokštės paviršiumi, o metaliniai kaišteliai išsikištų litavimo pusėje. Pritvirtinkite jungtį, prilituodami kiekvieną kaištelį prie plokštės kontaktinių aikštelių, užtikrindami geras litavimo siūles ir taisyklingą orientaciją. Po litavimo patikrinkite elektrinį laidumą ir mechaninį stabilumą prieš montuodami sujungtus modulius ar korpusus.

Rekomendacijos

Naudokite tinkamą litavimo įrangą ir imkitės elektrostatinės iškrovos (ESD) atsargumo priemonių tvarkydami ir montuodami kaištinę jungtį. Patikrinkite kaištelių išlygiavimą ir atstumus pagal savo PCB projektą, kad užtikrintumėte suderinamumą su jungiamomis jungtimis ar plokščių išdėstymu.
