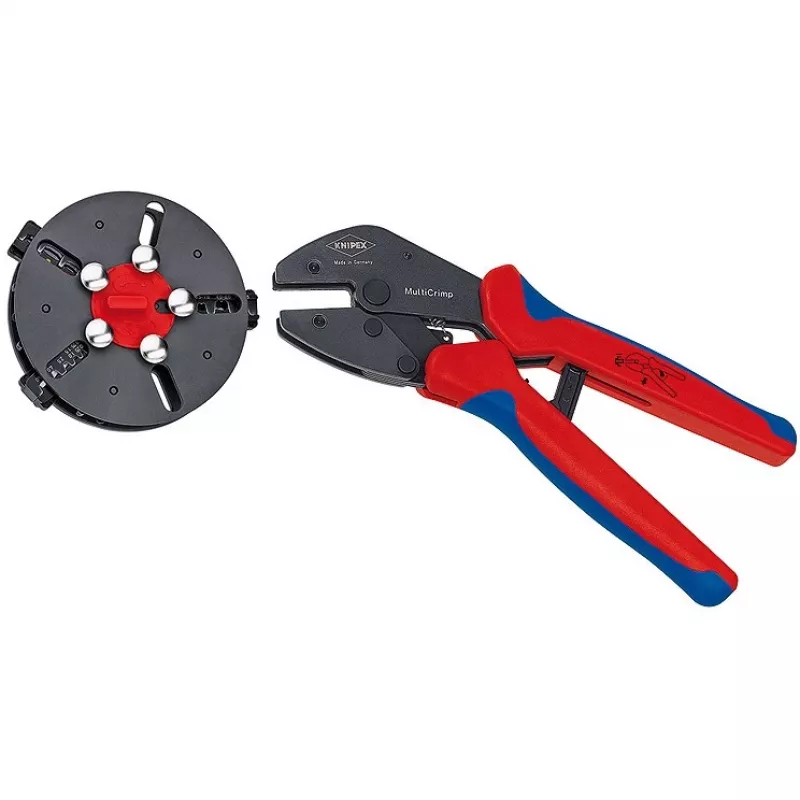

Kabelių užspaudimo ir nuėmimo įrankis Knipex 97 33 01 mėlynas raudonas

Užspaudimo replės su apvalia dėtuve ir trimis keičiamais užspaudimo štampais, skirtais įvairioms jungtims: neizoliuotoms atviro tipo kištukinėms jungtims (4,8 ir 6,3 mm pločio), kurių laido skerspjūvis 0,5–6,0 mm²; izoliuotiems gnybtams, kištukinėms jungtims ir sandūrinėms movoms, kurių skerspjūvis 0,5–6,0 mm²; bei izoliuotoms ir neizoliuotoms galinėms įvorėms (antgaliams), kurių skerspjūvis 0,25–6,0 mm². Įrankis sujungia užspaudimo ir nuėmimo funkcijas kompaktiškoje, ergonomiškoje konstrukcijoje, skirtoje patikimoms, pakartojamoms jungtims.

Privalumai

Vienas įrankis apima dažniausiai naudojamas užspaudimo operacijas, o keičiami štampai laikomi ir apsaugoti apvalioje dėtuvėje. Štampai keičiami greitai ir lengvai be papildomų įrankių. Replės pagamintos iš alyvoje grūdinto chromo-vanadžio elektrinio plieno, turi tikslius štampus ir integruotą savaiminio atleidimo mechanizmą, užtikrinantį vienodą užspaudimo kokybę. Apvali dėtuvė pagaminta iš stiklo pluoštu sustiprinto plastiko, kad būtų užtikrintas tvarkingas transportavimas ir laikymas.

Tinka

• Neizoliuotų atviro tipo kištukinių jungčių (4,8 mm, 6,3 mm) užspaudimui ant 0,5–6,0 mm² laidininkų
• Izoliuotų gnybtų, kištukinių jungčių ir sandūrinių movų užspaudimui ant 0,5–6,0 mm² laidininkų
• Izoliuotų ir neizoliuotų galinių įvorių (antgalių) užspaudimui 0,25–6,0 mm² laidininkams
• Bendram kabelių paruošimui ir jungčių montavimui elektros ir tinklo instaliacijose

Pagrindinės specifikacijos

• Modelis: Knipex 97 33 01
• Prekės ženklas: Knipex
• MPN: 97 33 01
• EAN: 4003773066927
• Tinkami laidininkų skerspjūviai: 0,25–6,0 mm² (galinėms įvorėms), 0,5–6,0 mm² (gnybtams, kištukams, sandūrinėms movoms)
• Jungčių pločiai: 4,8 mm ir 6,3 mm atviro tipo kištukinėms jungtims
• Medžiaga: alyvoje grūdintas chromo-vanadžio elektrinis plienas; dėtuvė: stiklo pluoštu sustiprintas plastikas
• Svoris: 0,77 kg
• Gaminio spalva: mėlyna, raudona

Kaip naudoti

Iš apvalios dėtuvės pasirinkite tinkamą užspaudimo štampą pagal jungties tipą ir laidininko skerspjūvį. Išimkite štampą be įrankių ir įstatykite jį į reples, kol užsifiksuos. Įkiškite paruoštą laidininką ir jungtį į štampo lizdą, tada tolygiai spauskite rankenas, kol suveiks savaiminio atleidimo mechanizmas, rodantis, kad užspaudimas baigtas. Nuėmimui naudokite integruotą nuėmimo funkciją, laikydamiesi to paties principo – priderinkite laidininko dydį ir atlikite kontroliuojamus pjūvius.

Rekomendacijos

Kad užspaudimai būtų patikimi ir pakartojami, patikrinkite, ar pasirinktas štampas atitinka jungties tipą ir laidininko skerspjūvį. Laikykite štampus švarius ir nenaudojamus laikykite dėtuvėje. Neviršykite nurodytų laidininkų skerspjūvių. Periodiškai tikrinkite, ar replės nesusidėvėjusios, ir, jei reikia, sutepkite lankstą lengvu tepalu.
