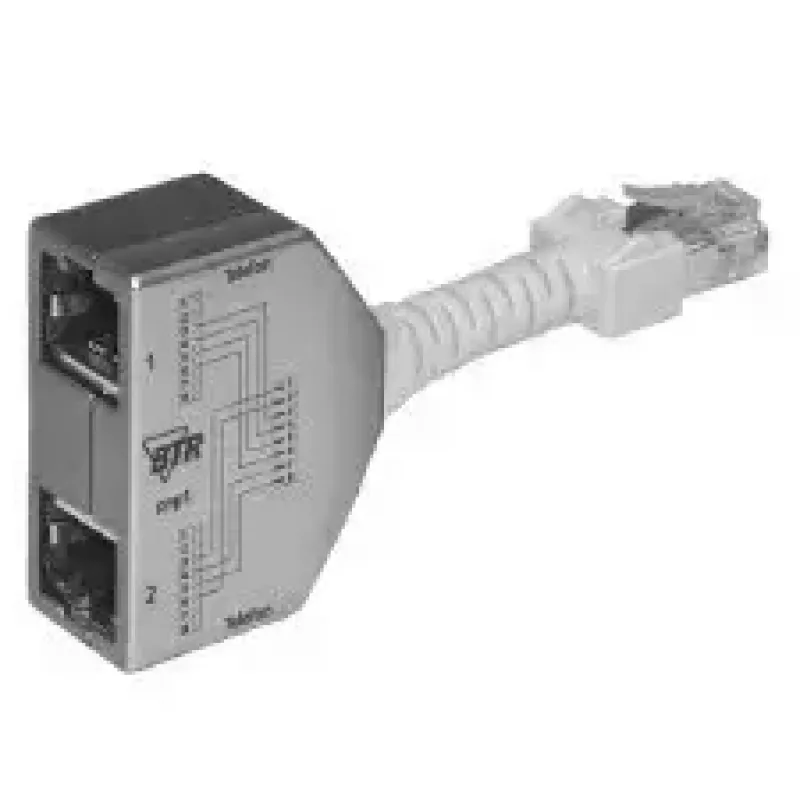

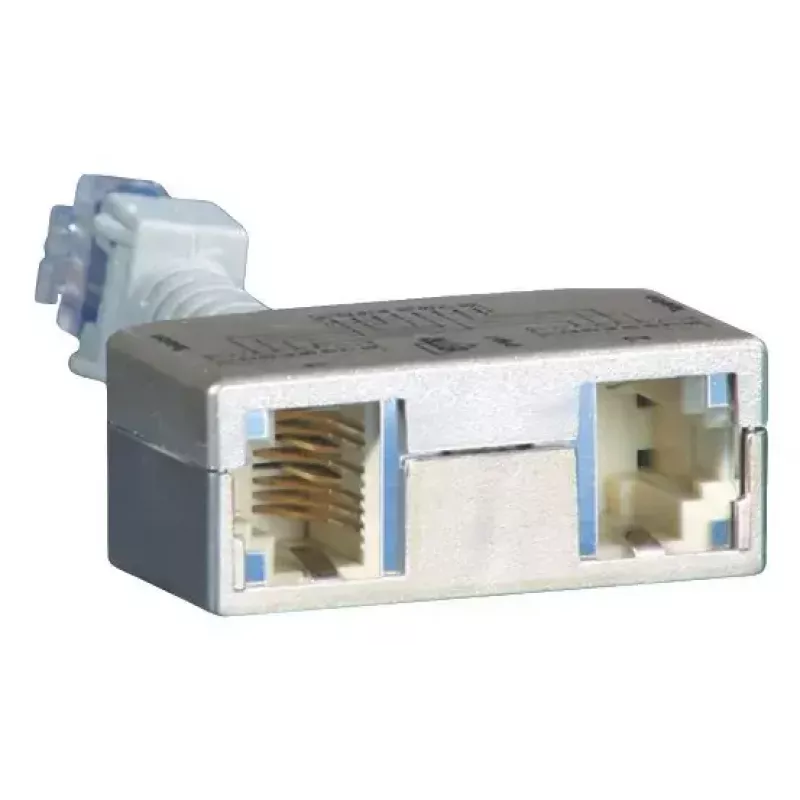

Kabelių dalijimosi adapteris BTR NETCOM 130548-01-E

„BTR NETCOM 130548-01-E“ kabelių dalijimosi adapteris leidžia dviem nepriklausomoms 4 laidų paslaugoms (pavyzdžiui, 2 x ISDN telefono linijoms) veikti vienu metu per vieną 8 laidų instaliacinį kabelį. Gaminys tiekiamas kaip dviejų adapterių rinkinys (vienas naudojamas sieniniame lizde, kitas – skirstytuve) ir pasižymi kompaktišku, greta išdėstytų kištukų išdėstymu bei trumpu, lanksčiu jungiamuoju kabeliu. Adapteris yra ekranuotas ir atitinka E klasės perdavimo charakteristikas jungtyje pagal IEC 11801 ir EN 50173-1.

Privalumai

Ekranuota konstrukcija užtikrina geresnį atsparumą trikdžiams ir išsaugo signalo kokybę abiem prijungtoms 4 laidų paslaugoms. Atitiktis E klasės jungties reikalavimams (IEC 11801 / EN 50173-1) garantuoja nuspėjamą perdavimo elgseną struktūrinio kabeliavimo aplinkose. Kompaktiška forma leidžia kištukams būti greta vienas kito ankštuose lizduose, o pridėtas trumpas, lankstus kabelis sumažina įtempimą ir supaprastina montavimą. Pristatomas kaip suderinta pora, rinkinys palaiko paprastą porinį diegimą (po vieną adapterį kiekviename linijos gale).

Tinka

• Vieno 8 laidų instaliacinio kabelio padalijimui į dvi nepriklausomas 4 laidų telefono/ISDN paslaugas
• Naudojimui, kai erdvė prie lizdo yra ribota ir reikalingas greta išdėstytų kištukų prijungimas
• Struktūrinio kabeliavimo jungtims, kurioms reikalingos E klasės perdavimo charakteristikos
• Laikinoms ar nuolatinėms instaliacijoms, kurioms reikalinga kompaktiška, ekranuota adapterių pora

Pagrindinės specifikacijos

• Prekės ženklas: BTR
• Modelis / MPN: 130548-01-E
• EAN: 4250184102090
• Funkcija: Kabelių dalijimosi adapteris dviem 4 laidų paslaugoms per vieną 8 laidų liniją
• Perdavimo klasė: E klasė (jungtis) pagal IEC 11801 ir EN 50173-1
• Ekranavimas: Ekranuotas adapteris
• Rinkinio turinys: Pristatomas kaip dviejų adapterių rinkinys (pora)
• Svoris (vieno vieneto orientacinis): apie 56 g (gaminio duomenys)

Kaip naudoti

Vieną adapterį sumontuokite prie sieninio lizdo, o atitinkamą adapterį – paskirstymo taške, kad vienas 8 laidų instaliacinis kabelis perduotų dvi atskiras 4 laidų telefono paslaugas. Kiekvieną paslaugą prijunkite prie atitinkamo 4 laidų kištuko ant adapterių. Kadangi adapteriai yra ekranuoti ir suprojektuoti atitikti E klasės jungties charakteristikas, pagrindiniam poravimui ir signalo maršruto parinkimui papildomų aktyvių komponentų nereikia. Trumpas, lankstus jungiamasis kabelis sumažina lenkimo įtempimą ir padeda išlaikyti tvarkingus sujungimus.

Rekomendacijos

Norint optimalaus veikimo, adapterių porą naudokite reikalavimus atitinkančiose struktūrinio kabeliavimo aplinkose ir užtikrinkite, kad abu adapteriai būtų sumontuoti kaip suderinta pora (po vieną kiekviename gale). Patikrinkite, ar prijungta telefono/ISDN įranga yra tinkamai sujungta 4 laidų veikimui ir ar pastato kabeliai atitinka ekranavimo ir E klasės reikalavimus, kad būtų išlaikyta perdavimo kokybė.
