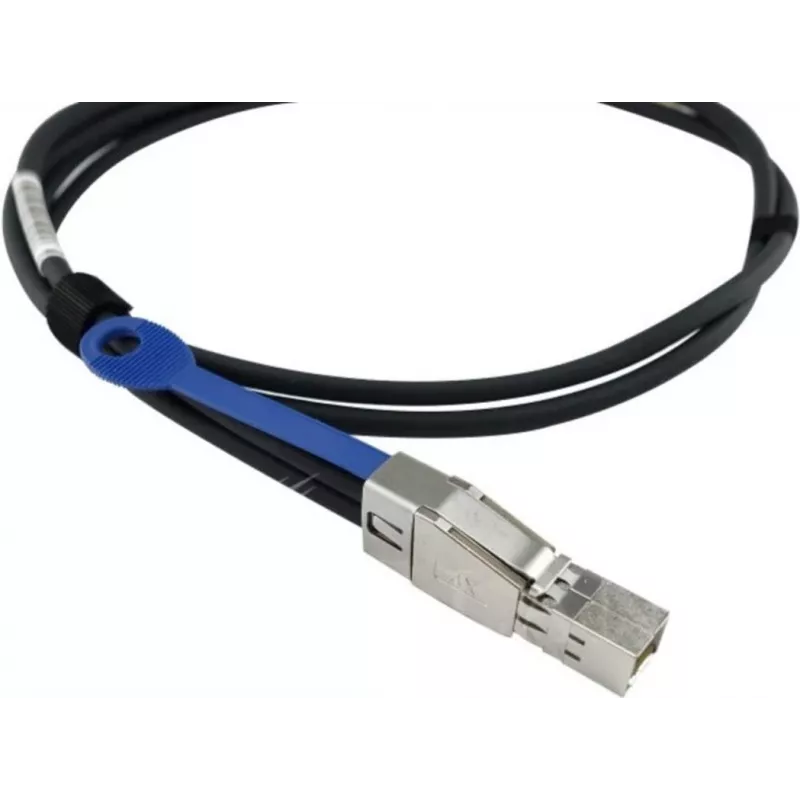

Kabelis CBO BlueOptics 00NV420-BL 3m SFF-8088 į SFF-8644 6 Gbit/s

CBO BlueOptics 00NV420-BL yra 3 metrų serverių ir saugyklų sujungimo kabelis su SFF-8088 jungtimi viename gale ir SFF-8644 jungtimi kitame gale, palaikantis iki 6 Gbit/s duomenų perdavimo spartą. Jis skirtas užtikrinti fiksuoto ilgio, tiesioginį ryšį tarp SAS/SATA prieglobos magistralės adapterių, valdiklių ir išorinių saugyklų korpusų, siūlant kompaktišką ir patikimą alternatyvą modulinėms jungimo sąrankoms ir pasyviems adapteriams. Kabelio konstrukcija palaiko patikimą taškas–taškas ryšį duomenų centrų ir serverių stelažų aplinkose, kur reikalingas nuspėjamas signalo vientisumas ir mechaninis stabilumas.

Privalumai

Kabelis siūlo paprastą, gamykloje užbaigtą jungtį, kuri pašalina poreikį tarpiniams adapteriams, sumažindama įterpimo taškų ir galimų gedimų vietų skaičių. 3 m ilgis subalansuoja pasiekiamumą ir stelažo valdymo lankstumą, o SFF-8088 ir SFF-8644 galų naudojimas užtikrina suderinamumą su plačiu SAS/SATA įrangos asortimentu. Rinkinys palaiko 6 Gbit/s signalų perdavimo spartą, užtikrindamas suderinamumą su senesnės ir vidutinės kartos saugyklų valdikliais bei įrenginiais, kuriems reikalinga SATA/SAS jungtis.

Tinka

• SAS/SATA prieglobos magistralės adapterių ar valdiklių prijungimui prie išorinių saugyklų korpusų
• Taškas–taškas jungtims tarp serverių ir JBOD/JBOS masyvų
• Infrastruktūros kabeliams serverių stelažų ir korpusų viduje trumpiems ar vidutinio ilgio trasoms
• Pasyvių adapterių ar kelių dalių rinkinių pakeitimui, siekiant švaresnio kabelių valdymo

Pagrindinės specifikacijos

• Kabelio ilgis: 3 m
• Jungtis A: SFF-8088 (išorinė mini-SAS)
• Jungtis B: SFF-8644 (išorinė mini-SAS HD)
• Palaikoma duomenų perdavimo sparta: iki 6 Gbit/s vienam kanalui
• Fiksuotas, gamykloje užbaigtas kabelio rinkinys tiesioginėms jungtims
• Sukurtas SAS ir SATA išorinėms jungtims

Kaip naudoti

Nustatykite tinkamus išorinius prievadus prieglobos magistralės adapteryje ar valdiklyje (SFF-8088) ir išoriniame saugyklos korpuse ar įrenginyje (SFF-8644). Sulygiuokite jungtis su atitinkamais lizdais ir tvirtai įkiškite kabelio jungtį, kol ji užsifiksuos; įsitikinkite, kad visi laikantys varžtai ar skląsčiai yra tinkamai užfiksuoti. Kabelio maršrutą stelažo viduje parenkite vengdami aštrių lenkimų ir išlaikydami minimalų lenkimo spindulį; pritvirtinkite kabelį kabelių raiščiais ar valdymo laikikliais, kad išvengtumėte jungčių apkrovos. Pagal gamintojo nurodymus, jei reikia, išjunkite įrangą prieš sukurdami ar pertraukdami išorines duomenų jungtis.

Rekomendacijos

Siekiant geriausio ilgalaikio veikimo, venkite pakartotinių karštojo prijungimo ciklų ir palaikykite laisvą prieigą prie jungčių sričių, kad išvengtumėte dulkių patekimo. Naudokite 3 m ilgį kabelio maršrutui kontroliuojamais keliais stelažo viduje, laikykitės gamintojo nurodyto lenkimo spindulio ir prieš montuodami patikrinkite jungtis dėl pažeidimų. Patikrinkite suderinamumą su valdiklio ir korpuso programine įranga bei palaikomas perdavimo spartas, kad užtikrintumėte stabilų veikimą 6 Gbit/s sparta.
