Kabelio lyties keitiklis InLine 92504P — adapteris jungties lyčiai pakeisti (modelis 92504P)

Laiko taupymas montuojant:10 kontaktų sraigtinis gnybtas su prispaudimo plokštele leidžia greitai, naudojant įrankį, prijungti laidus, kurių skersmuo 16–26 AWG.
Standartizuota IDC sąsaja su aiškiu kontaktų priskyrimu:20 kontaktų lizdas (2×10) užtikrina struktūruotą signalų atskyrimą – idealiai tinka tvarkingam sistemos laidų sujungimui bandymo, valdymo ir prototipų kūrimo aplinkose.
Kompaktiška konstrukcija struktūruotam montavimui:Kompaktiška konstrukcija ant tvirtos spausdintinės plokštės, skirta tiesiogiai integruoti į korpusus, adapterių plokštes ar bandymo aplinką.
Modulinėms valdymo ir bandymo sistemoms:Idealiai tinka prototipų kūrimui, įterptinėms programoms, sisteminiams bandymams ar signalų skirstytuvams su IDC juostiniais kabeliais.
Aukšta signalo kokybė:Išbandyta izoliacijos varža iki 300 V kintamosios srovės, vardinė srovė 1 A vienam kontaktui ir 100 % trumpojo jungimo bandymai, užtikrinantys ilgalaikį veikimo patikimumą.

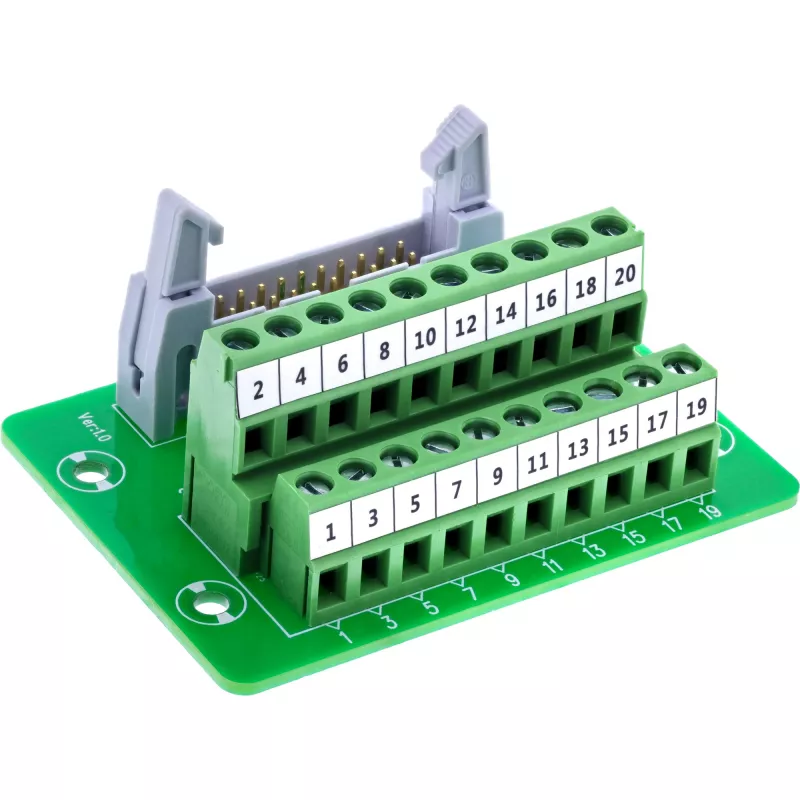

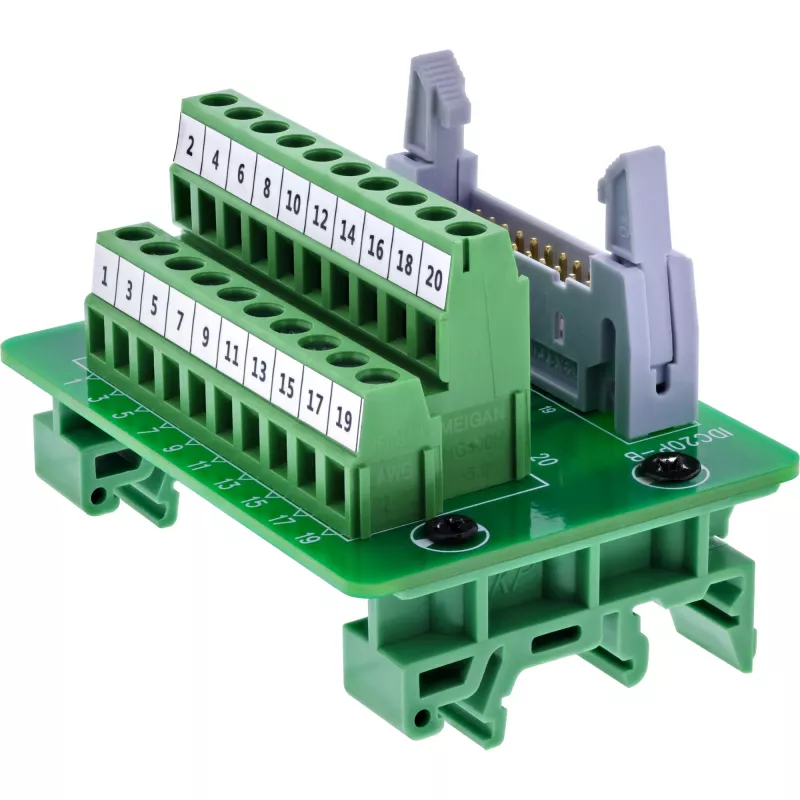

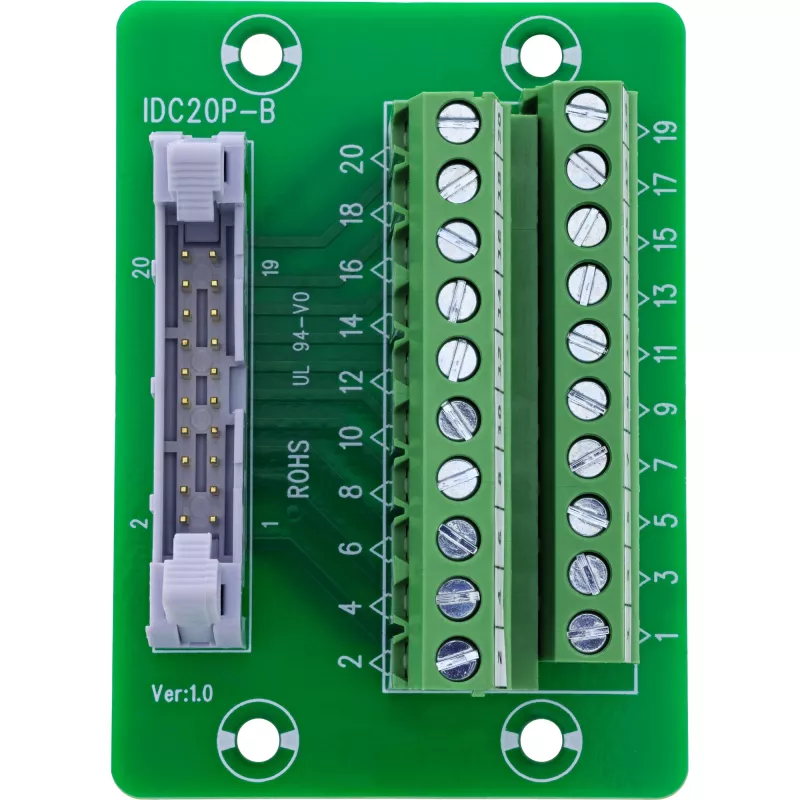

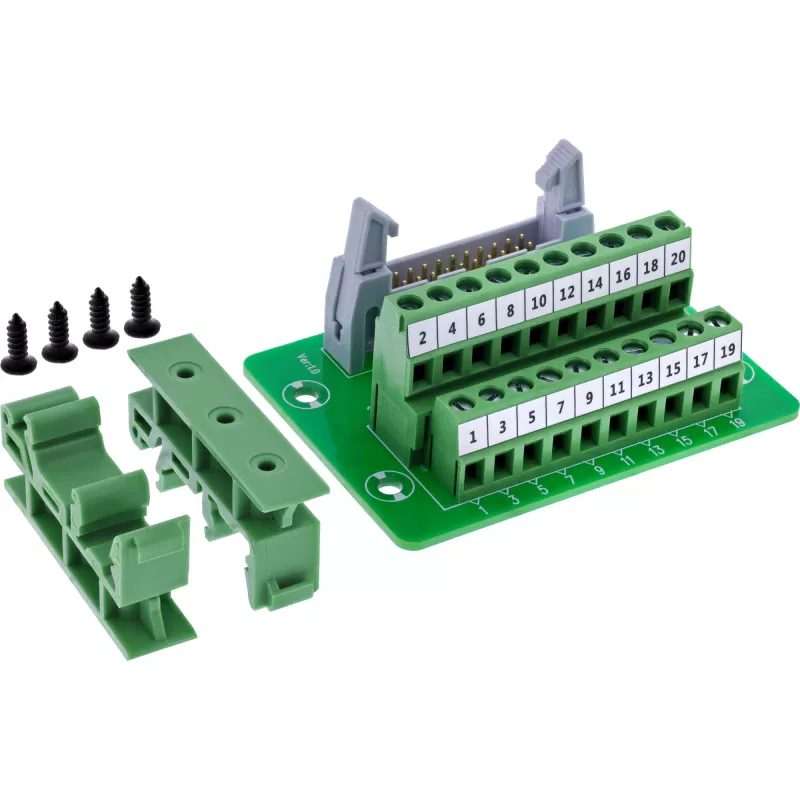

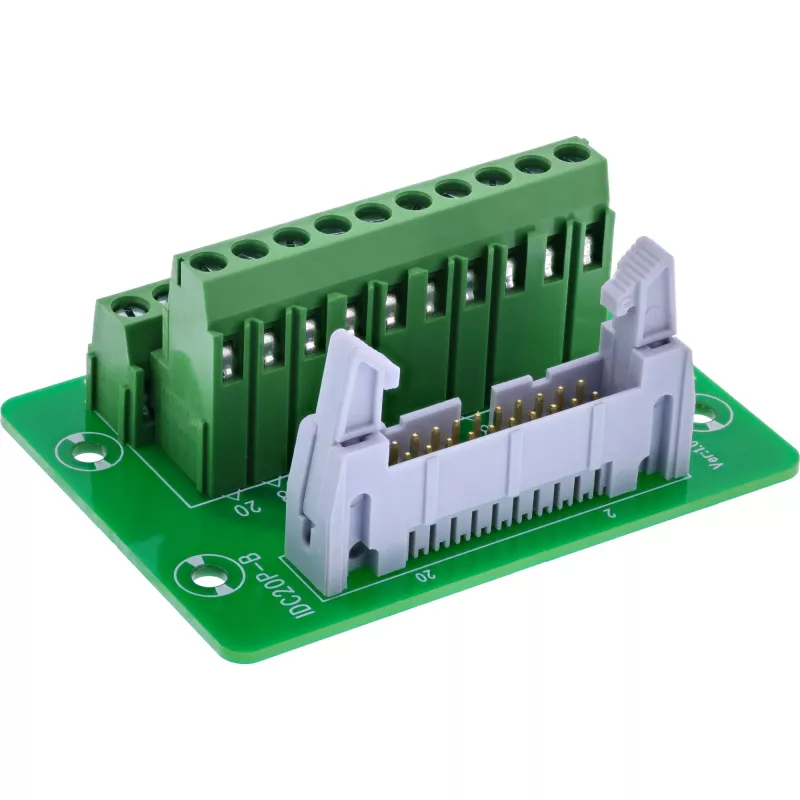

InLine® IDC-20 prie gnybtų bloko adapteris sujungia 20 kontaktų IDC lizdą (2×10) su 10 kontaktų sraigtiniu gnybtų bloku, kad būtų lengva prijungti signalus – be litavimo. Patikima konstrukcija ant stabilios plokštės ypač tinka struktūruotam montavimui bandymo stenduose, valdymo įrenginiuose ar įterptinėse sistemose.
Sraigtiniai gnybtai (5,0 mm žingsnis) yra aiškiai pažymėti ir palaiko pavienius laidus nuo 16 iki 26 AWG. Laidai prijungiami naudojant plokščią atsuktuvą ≤ 2,5 mm. EVA izoliacinis sluoksnis užtikrina patikimą apsaugą montuojant ant laidžių paviršių.
Dėl 100 % trumpojo jungimo ir laidų sujungimo bandymų bei standartizuoto signalų maršruto, adapteris idealiai tinka profesionaliam naudojimui pramoninėse bandymo aplinkose, prototipuose ar valdymo spintose.
Pastaba: du gretimi IDC kontaktai yra viduje sujungti su sraigtiniu gnybtu (pvz., 1+2 kontaktai → 1 gnybtas).

IDC sąsaja:20 kontaktų IDC lizdas (2×10), 2,54 mm žingsnis
Sraigtinis gnybtų blokas:10 gnybtų, 5,0 mm žingsnis, su prispaudimo plokštele
Signalų priskyrimas:GND (įžeminimas), D0 iki D7 (skaitmeninių signalų linijos, priskiriamos pagal taikymą)
Prijungimo diapazonas:16–26 AWG
Pavara:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė:0,8 A vienam kontaktui
Maks. darbinė įtampa:100 V tarp dviejų signalų
Izoliacijos varža:≥ 10 MΩ esant 300 V nuolatinei srovei
Maks. laidininko varža:5 omai
Darbinė temperatūra:–10 °C iki +70 °C
Izoliacinis sluoksnis:EVA izoliacija apatinėje pusėje
Matmenys:apytiksliai 71 × 51 × 29 mm (P × A × G)

InLine 92504P. Jungtis (-ys): IDC 20 / Gnybtų blokas 10 gnybtų, Gaminio spalva: Žalia, Šviesiai pilka, Jungties lytis: Patelė/Patelė. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxGxA): 51 x 71 x 29 mm, Svoris: 49 g, Plotis: 51 mm. Kiekis pakuotėje: 1 vnt., Pakuotės tūris: 100 cm³, Pakuotės tipas: Polietileninis maišelis. Kilmės šalis: Taivanis

Kaip naudoti

Įkiškite atitinkamą IDC juostinį kabelį į 20 kontaktų IDC lizdą (2×10) ir pritvirtinkite pagal jungties fiksavimo būdą. Nuimkite pavienių laidų izoliaciją iki tinkamo ilgio ir įkiškite juos į atitinkamus sraigtinius gnybtus (gnybtai aiškiai pažymėti). Priveržkite kiekvieną prispaudimo plokštelės gnybtą plokščiu atsuktuvu (≤ 2,5 mm), kol laidininkas bus patikimai prispaustas. Atkreipkite dėmesį, kad du gretimi IDC kontaktai yra viduje sujungti į vieną sraigtinį gnybtą (pvz., 1+2 kontaktai → 1 gnybtas); prieš prijungdami laidus patikrinkite kontaktų ir gnybtų atitikmenis.

Rekomendacijos

Adapterį naudokite sausose, vidaus aplinkose, neviršydami nurodyto temperatūros diapazono, vardinės srovės ir įtampos. Po montavimo patikrinkite laidų sujungimą ir vientisumą; siekdami ilgalaikio patikimumo pramoninėse sistemose, laikykitės standartinės praktikos, susijusios su laidų įtempimo mažinimu ir kabelių trasavimu.
