Kabelio keitiklio adapteris DELOCK 67191 — USB antraštės 19 kontaktų į 20 kontaktų gnybtų bloką, juoda/žalia

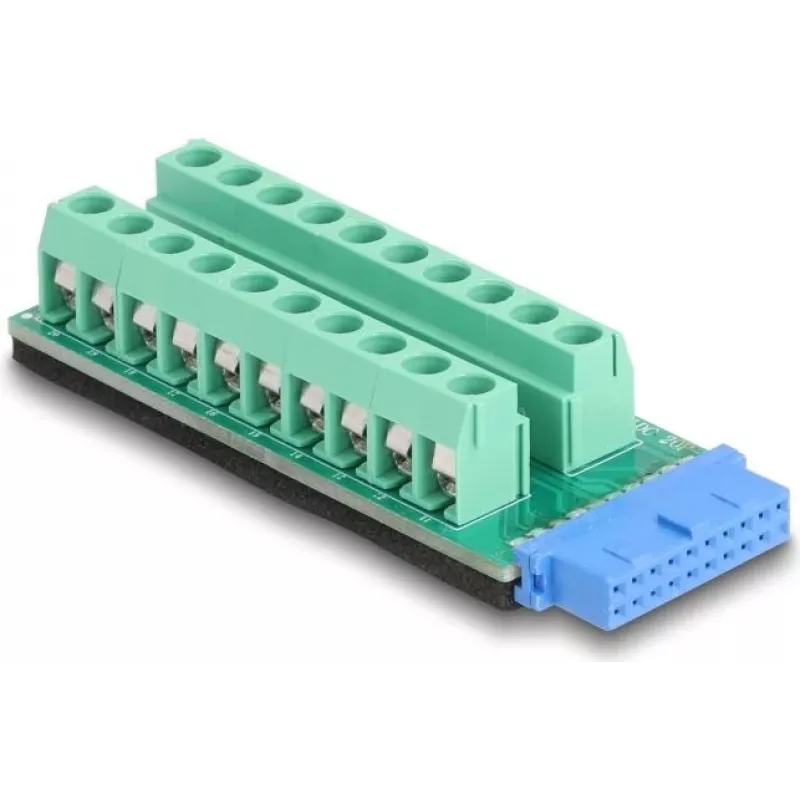

DELOCK 67191 yra kompaktiškas kabelio keitiklio adapteris, paverčiantis 19 kontaktų USB antraštę į 20 kontaktų prisukamą gnybtų bloką. Sukurtas staliniams ir įterptiniams kompiuteriams, šis adapteris leidžia prijungti plikus laidus ar laikinus bandymo laidus prie pagrindinės plokštės ar valdiklio USB antraštės. Įrenginys pateikiamas juodame korpuse su žaliu gnybtų bloku ir yra skirtas naudoti, kai reikia konvertuoti antraščių formatus arba užtikrinti paprastą, nuimamą laidų jungtį.

Privalumai

Adapteris užtikrina paprastą mechaninį keitimą iš 19 kontaktų USB antraštės į 20 kontaktų gnybtų tipo sąsają, nekeičiant signalų maršruto. Jo prisukamų gnybtų konstrukcija leidžia saugiai užveržti atskirus laidus bandymams ar pramoniniam naudojimui. Kompaktiškas formos faktorius sumažina vietos poreikį korpusuose ar bandymų stenduose, o standi jungtis užtikrina stabilų elektrinį kontaktą laikinų montavimų metu.

Tinka

• Plikų laidų prijungimui prie 19 kontaktų USB antraštės testavimui ir diagnostikai
• Laikinoms jungtims kūrimo ir prototipų kūrimo aplinkose
• Įterptinėms sistemoms, kuriose reikalinga gnybtų bloko sąsaja
• Pramoniniams valdymo pultams ir įrangai, kuriems reikalingos nuimamos laidų galūnės

Pagrindinės specifikacijos

• Įvesties sąsaja: 19 kontaktų USB antraštė (moteriška)
• Išvesties sąsaja: 20 kontaktų tiesus prisukamų gnybtų blokas
• Montavimo stilius: linijinis kabelio/adapterio ryšys antraštėms
• Laido galūnė: prisukami gnybtai plikiems laidininkams
• Spalva: juodas korpusas su žaliu gnybtų bloku
• Kiekis: vienetinis adapteris

Kaip naudoti

Suderinkite adapterio 19 kontaktų moterišką jungtį su atitinkama 19 kontaktų USB antrašte pagrindinėje plokštėje ar valdiklyje ir švelniai spauskite, kol užsifiksuos. Nuimkite tinkamo ilgio izoliaciją nuo kiekvieno laido ir įkiškite pliką laidininką į atitinkamą 20 kontaktų bloko gnybto angą. Užveržkite prisukamus gnybtus, kad pritvirtintumėte laidus, užtikrindami tvirtą, bet ne per didelę jėgą, kad nepažeistumėte laidininkų. Prieš įjungdami sistemą, patikrinkite kontaktų išdėstymą ir signalų priskyrimą, kad išvengtumėte neteisingų jungčių.

Rekomendacijos

Adapterį naudokite trumpalaikėms bandymų jungtims ir prototipų kūrimui; nuolatiniams įrengimams apsvarstykite tinkamai įvertintus gnybtų blokus ar ekranuotus kabelius pagal sistemos reikalavimus. Dirbdami su pagrindinės plokštės antraštėmis, laikykitės ESD atsargumo priemonių ir venkite maitinimo laidų vedimo per gnybtus, kurie nėra skirti numatomai srovei.
