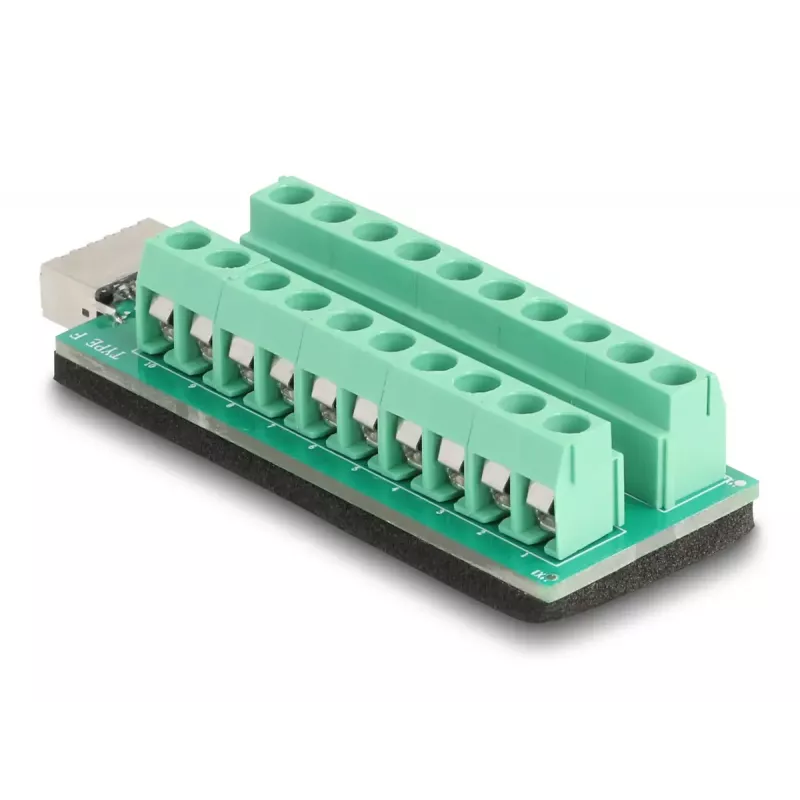

Kabelio adapteris DELOCK 67189 — USB Type‑E Key A į 20 kontaktų gnybtų bloką, juoda/žalia

DELOCK 67189 yra kompaktiškas kabelio adapteris, keičiantis USB Type‑E Key A lizdą į 20 kontaktų tiesų gnybtų bloką, suteikiantis paprastą laidinę sąsają signalo ar maitinimo jungtims. Adapteris turi linijinę konstrukciją ir dviejų spalvų korpusą (juodą ir žalią), padedantį vizualiai atpažinti jungtį. Jis skirtas programoms, kuriose USB Type‑E vidinė pagrindinės plokštės sąsaja turi būti sujungta su įranga, reikalaujančia plikų laidų gnybtų jungčių, pavyzdžiui, bandymo stendams ir pramoninei valdymo instaliacijai.

Privalumai

Adapteris palaiko USB Type‑E specifikaciją, pasiekiančią iki 10 Gbps duomenų perdavimo spartą, kai naudojamas suderinamose pagrindinio įrenginio ir įrenginio konfigūracijose, taip užtikrinant sparčias vidines jungtis. Jo 20 kontaktų tiesus gnybtų blokas priima plikus laidus lanksčiai instaliacijai ir greitiems pakeitimams prototipų kūrimo ar priežiūros metu. Kompaktiška forma sumažina kabelių netvarką korpusų viduje ir supaprastina vidinių USB sąsajų sujungimą su išorine gnybtų pagrindu veikiančia įranga be litavimo ar specialių kabelių gamybos.

Tinka

• Vidinių USB Type‑E sąsajų prijungimui prie gnybtų pagrindu veikiančios įrangos signalo ar maitinimo instaliacijai
• Laboratorijų ir bandymo stendų sąrankoms, reikalaujančioms greitos prieigos prie atskirų USB signalų
• Pramoniniams valdymo skydams ir įrenginiams, naudojantiems laidines gnybtų jungtis
• Prototipų kūrimo ir priežiūros užduotims, kai reikalingos plikų laidų jungtys

Pagrindinės specifikacijos

• 1 jungtis: USB Type‑E Key A lizdas (vidinė pagrindinės plokštės sąsaja)
• 2 jungtis: 20 kontaktų tiesus gnybtų blokas plikų laidų jungtims
• Duomenų perdavimo sparta: palaiko USB Type‑E iki 10 Gbps suderinamose sistemose
• Korpuso spalvos: juoda ir žalia
• Formos faktorius: kompaktiškas linijinis adapteris, skirtas vidinei instaliacijai

Kaip naudoti

Įkiškite USB Type‑E Key A lizdo galą į atitinkamą vidinę Type‑E jungtį arba adapterį pagrindinėje plokštėje. Nuimkite izoliaciją ir įkiškite reikiamus plikus laidus į 20 kontaktų gnybtų bloką ir pritvirtinkite juos pagal gnybtų bloko užveržimo būdą. Prieš įjungdami maitinimą ar perduodami duomenis patikrinkite kontaktų išdėstymą ir signalų priskyrimą, kad išvengtumėte neteisingos instaliacijos. Naudokite tik suderinamose USB palaikančiose sistemose ir laikykitės saugos nurodymų dirbant elektroninių korpusų viduje.

Rekomendacijos

Kad veikimas būtų patikimas, prieš prijungdami patvirtinkite kontaktų atvaizdavimą tarp USB Type‑E sąsajos ir gnybtų bloko. Naudokite šį adapterį bandymams, prototipų kūrimui ir pramoninei valdymo instaliacijai, kai priimtinos laikinos ar nuimamos plikų laidų jungtys. Saugokite adapterį nuo drėgmės, per didelės vibracijos ar mechaninio poveikio; pritvirtinkite vidinius kabelius, kad išvengtumėte atsitiktinio atsijungimo.
