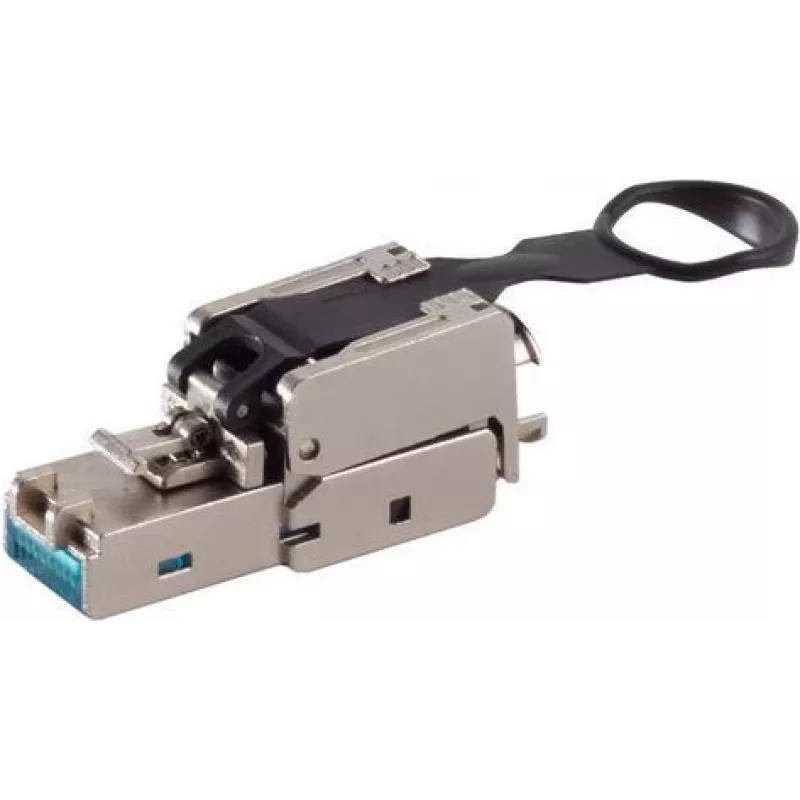

Jungtis ShiverPeaks Network Connector S/CONN 08-51004 Cat 6A be įrankių EasyPull STP

„ShiverPeaks tinklo Connector S/CONN 08-51004 Cat 6A“ be įrankių „EasyPull“ STP yra be įrankių montuojama RJ45 jungtis, skirta greitam ekranuotų vytos poros kabelių užbaigimui vietoje. Sukurta Cat 6A našumui, ši jungtis palaiko 10 Gigabit Ethernet ir struktūrinio kabelių tiesimo užduotis, kai reikalingas patikimas didelės spartos duomenų perdavimas ir tinkamas ekranavimo tęstinumas. „EasyPull“ funkcija palengvina kabelio įvedimą ir padeda pritvirtinti folijos ar pintus ekranus be užspaudimo įrankių, todėl galima efektyviai montuoti duomenų centruose, skirstomuosiuose skyduose ir tinklo lizduose.

Privalumai

Jungtis leidžia montuoti be įrankių, taip sutrumpinant montavimo laiką ir sumažinant specializuotos užspaudimo įrangos poreikį. Jos ekranuotas užbaigimo dizainas išlaiko folijos ir pintų ekranų vientisumą, kad būtų sumažinti elektromagnetiniai trukdžiai ir užtikrintas stabilus tinklo veikimas Cat 6A dažniuose. „EasyPull“ pagalba supaprastina laidininkų išlygiavimą ir įtempimo sumažinimą, pagerindama pirmojo prijungimo patikimumą. Kompaktiškas formos faktorius yra suderinamas su įprastais RJ45 prievadais ir standartinėmis struktūrinio kabelių tiesimo praktikomis.

Tinka

• 10 Gigabit Ethernet instaliacijoms
• Ekranuotų vytos poros (STP/FTP) kabelių užbaigimui
• Skirstomiesiems skydams, „Keystone“ lizdams ir tinklo lizdams
• Vietiniam ir greitam diegimui, kai pageidaujama montavimo be įrankių

Pagrindinės specifikacijos

• Kategorija: Suderinama su Cat 6A
• Jungties tipas: RJ45, ekranuota
• Užbaigimas: Be įrankių su „EasyPull“ kabelio įvedimo pagalba
• Palaikoma duomenų perdavimo sparta: iki 10 Gbps
• Kabelių suderinamumas: Folija ekranuoti ir pintu ekranu vytos poros kabeliai
• Taikymas: Struktūrinis kabelių tiesimas didelės spartos tinklams

Kaip naudoti

Paruoškite kabelį, nuimdami išorinį apvalkalą, kad atidengtumėte ekraną ir atskiras poras pagal nurodytą nuėmimo ilgį. Užlenkite foliją ar pintą ekraną atgal ant apvalkalo ir įveskite laidininkus į jungtį, vadovaudamiesi spalvų kodu ir išlygiavimo gidais. Naudokite „EasyPull“ funkciją, kad palengvintumėte laidininkų įvedimą ir įtvirtintumėte ekrano užbaigimą. Įvedę, užbaikite užbaigimą uždarydami ar užfiksuodami jungtį pagal gaminio mechanizmą be įrankių, kad užtikrintumėte kontaktą su kiekvienu laidininku ir kabelio ekranu.

Rekomendacijos

Kad Cat 6A veikimas būtų patikimas, patikrinkite, ar kabelių porų išvyniojimo ilgiai neviršija rekomenduojamų ribų, ir įsitikinkite, kad ekranas yra tinkamai užlenktas ir pritvirtintas, kad būtų išlaikytas tęstinumas. Išbandykite kiekvieną užbaigtą jungtį kabelių testeriu, įvertintu Cat 6A/10G, kad patvirtintumėte veikimą ir ekranavimo efektyvumą. Venkite per didelio lenkimo šalia užbaigimo taško ir laikykitės montavimo aplinkos standartų dėl drėgmės ir temperatūros.
