Jungtis EK Water Blocks 3831109893456 Žalvaris Nikelis Sidabrinė 33mm

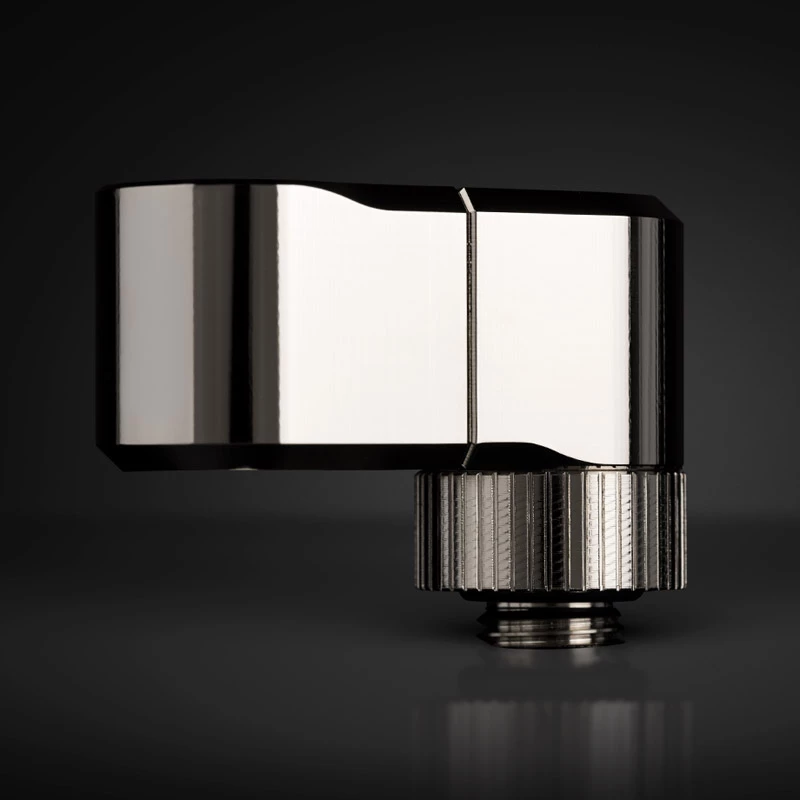

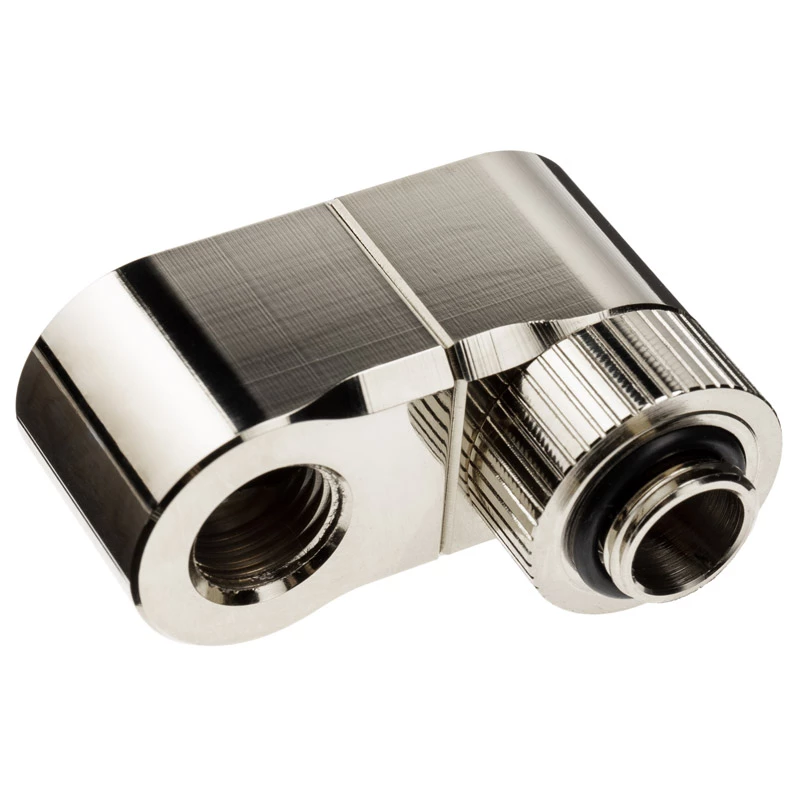

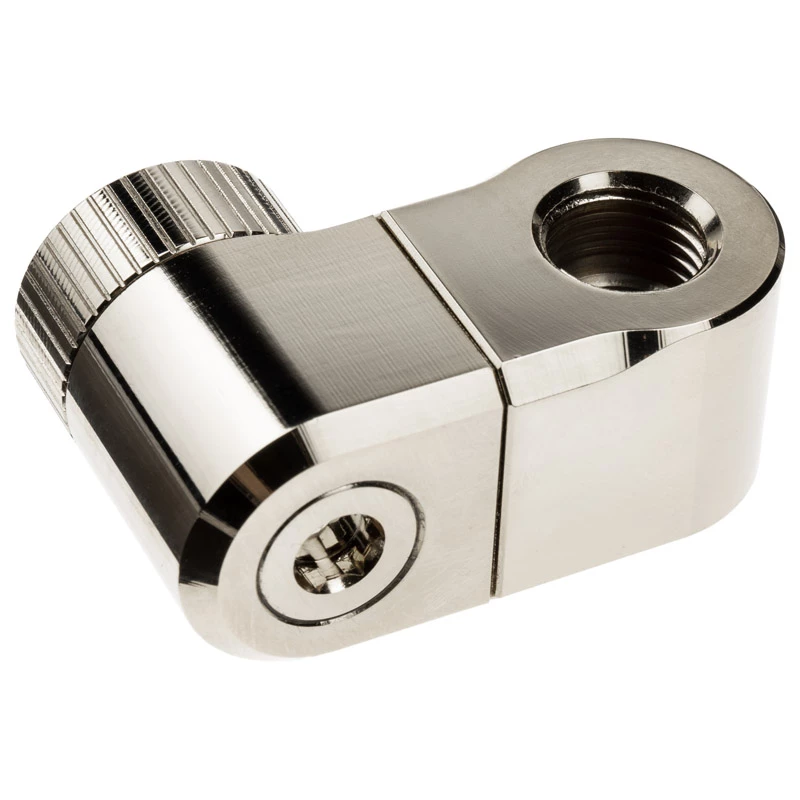

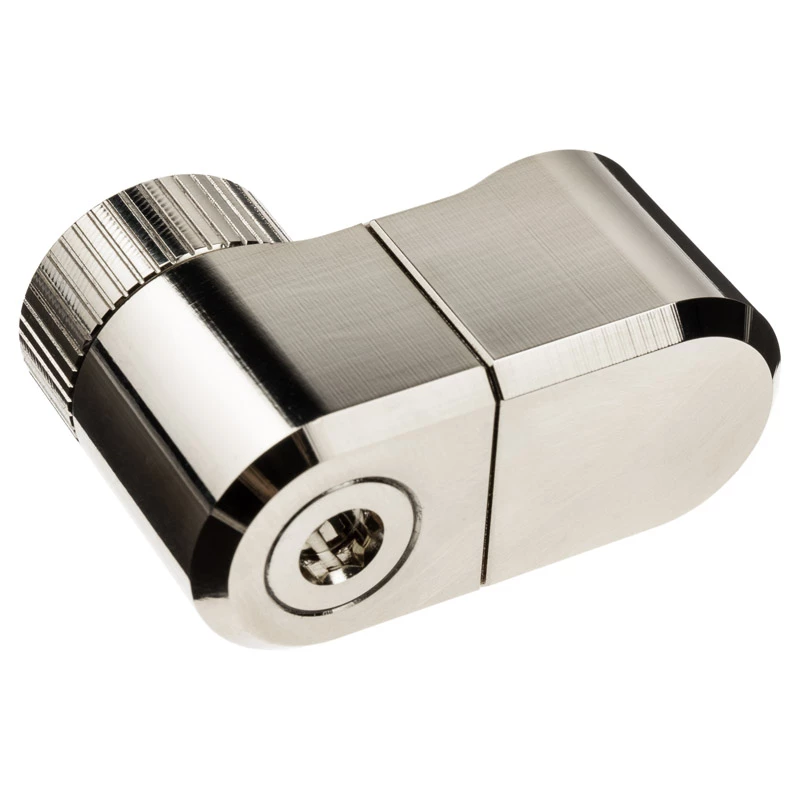

EK-Quantum Torque Double Rotary Offset 28 - Nickel yra dviejų jungčių, pasukama vyriška+moteriška srieginė ofsetinė jungtis, skirta skysčiu aušinamoms kompiuterinėms sistemoms. Pagaminta iš nikeliuoto žalvario ir užsandarinta NBR žiedais, ši 28 mm ofsetinė jungtis leidžia tiksliai sulygiuoti vamzdelius su paskirstymo plokštės prievadais ir dažniausiai naudojama teisingai nutiesti kietus vamzdelius prie GPU ir CPU vandens blokų. Dizainas atitinka EK-Quantum Torque šeimą ir pakeičia kelias senesnes dalis, sujungdamas ofseto, pasukimo ir prailginimo funkcijas vienoje kompaktiškoje jungtyje.

Privalumai

Jungtis integruoja du atskirus pasukamus lankstus, įskaitant centrinį pasukamą elementą, leidžiantį tiek ofsetinį, tiek kampinį reguliavimą su lytėjimo spragtelėjimais kas 45 laipsnius pakartojamam pozicionavimui. Pagaminta iš CNC apdirbtu nikeliuoto žalvario ir užsandarinta kokybiškais NBR žiedais, ją galima priveržti iš viršaus šešiabriauniu raktu, kai rievėjimas nepasiekiamas. Jos matmenys ir EK-Matrix7 suderinamumas daro ją tinkama sulygiuoti Vector² GPU vandens blokus ir kitus komponentus, kad būtų pasiekti lygiagretūs, tiesūs vamzdelių nuvedimai į paskirstymo plokštę.

Tinka

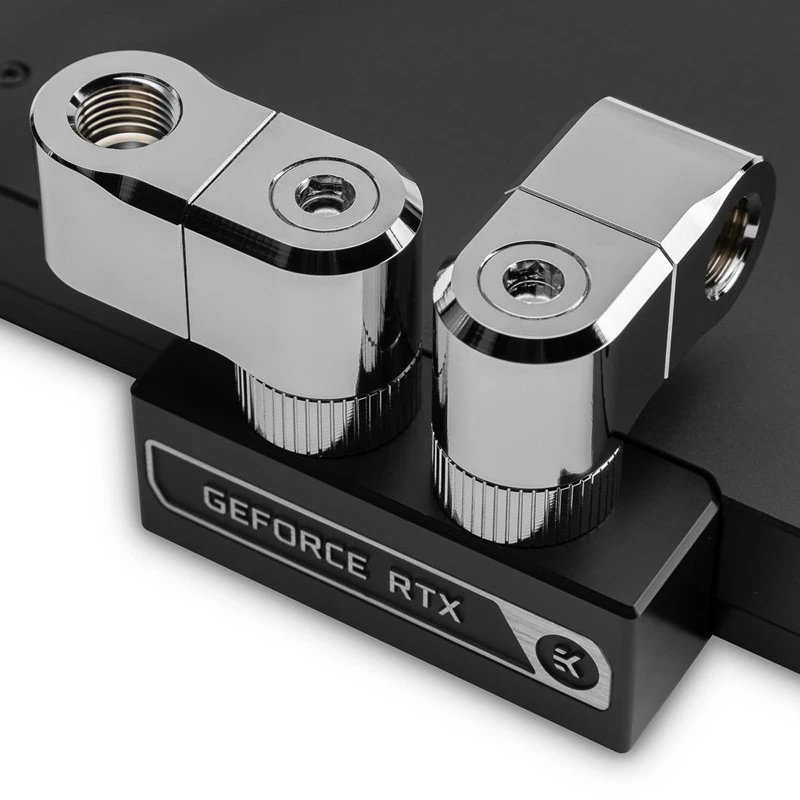

• Kietų vamzdelių sulygiavimui prie paskirstymo plokštės prievadų ant GPU ir CPU vandens blokų
• Lygiagrečių ar statmenų vamzdelių trasų ofsetui pritaikytose skysčio aušinimo grandinėse
• Kelių pasukamų kampinių jungčių ir trumpų prailgintuvų pakeitimui viena jungtimi

Pagrindinės specifikacijos

• Medžiaga: Nikeliuotas CNC apdirbtas žalvaris
• Sandarinimas: NBR žiedai
• Ofseto dydis: 28 mm
• Sriegis: Vyriška + moteriška srieginė jungtis (G1/4" standartinė sąsaja)
• Aukštis (gaminio duomenys): 33 mm
• Apdaila: Nikelio / sidabro išvaizda
• Suderinamumas: Sukurta pagal EK-Matrix7 standartą; atitinka EK-Quantum Torque serijos estetiką

Kaip naudoti

Įstatykite vyrišką ir moterišką srieginius galus į atitinkamus prievadus ant vandens blokų ar paskirstymo plokščių, iš pradžių priverždami ranka, o tada naudodami veržliaraktį arba šešiabriaunį raktą jungties tvirtinimui. Naudokite centrinį pasukamą elementą ir du pasukamus lankstus, kad ofsetuotumėte ir pakreiptumėte vamzdelius pagal poreikį; lytėjimo spragtelėjimai vyksta kas 45 laipsnius numatomoms sustojimo padėtims, tačiau galite sustoti bet kokiu tarpiniu kampu. Jei rievėjimas nepasiekiamas, naudokite šešiabriaunį raktą ant viršutinio įsukimo taško, kad saugiai priveržtumėte jungtį.

Rekomendacijos

Tiesdami kietus vamzdelius nuo GPU ar CPU vandens blokų iki paskirstymo plokštės, suplanuokite vamzdelių trasas ir išbandykite jungties orientaciją prieš galutinį priveržimą, kad išvengtumėte vamzdelių ar prievadų apkrovos. Įsitikinkite, kad NBR žiedai tinkamai įstatyti, ir patikrinkite, ar nėra nuotėkio, užpildę grandinę.
