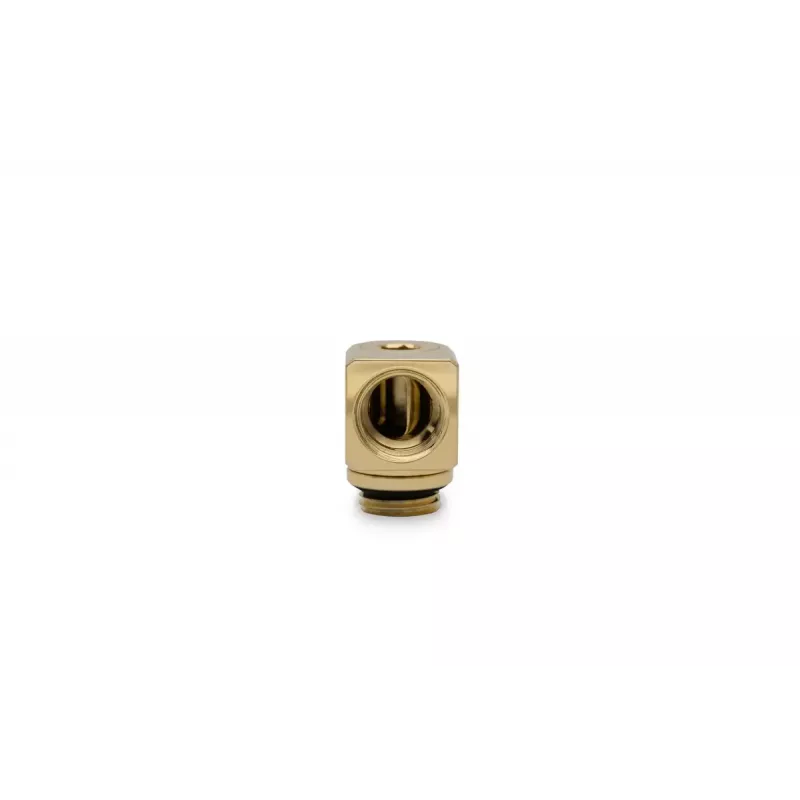

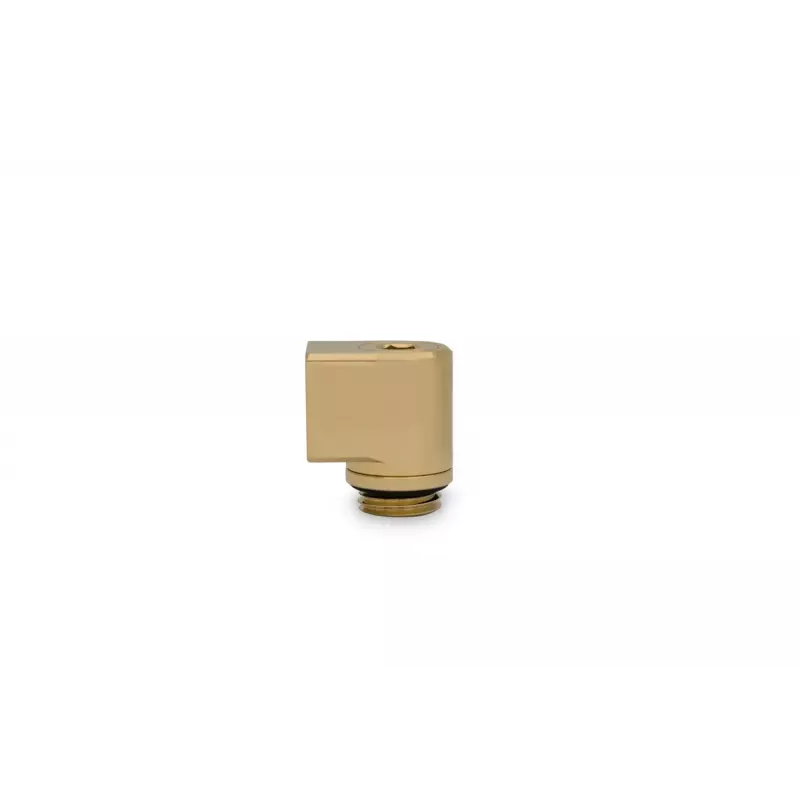

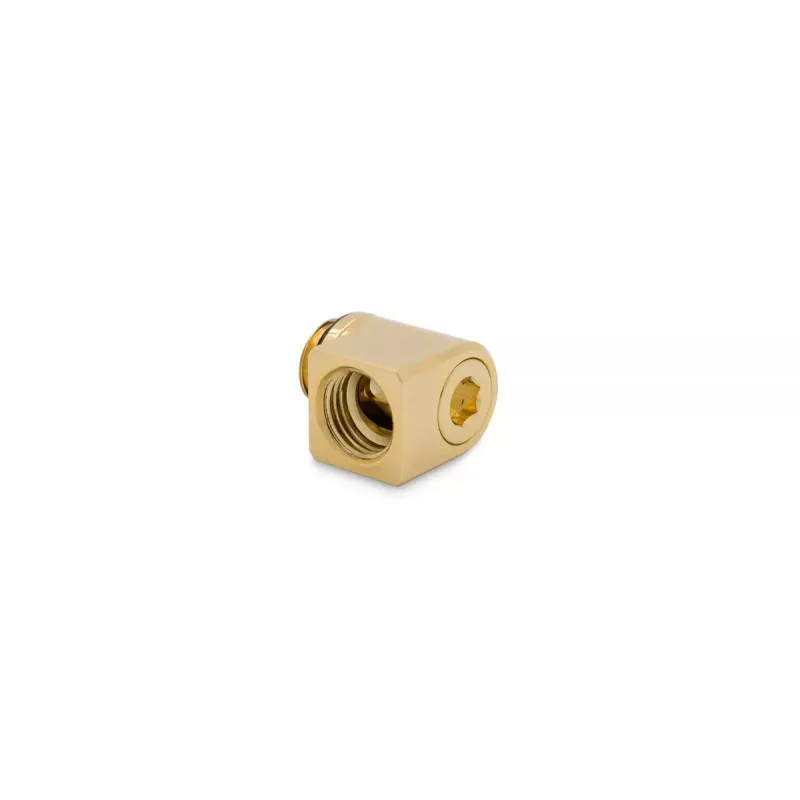

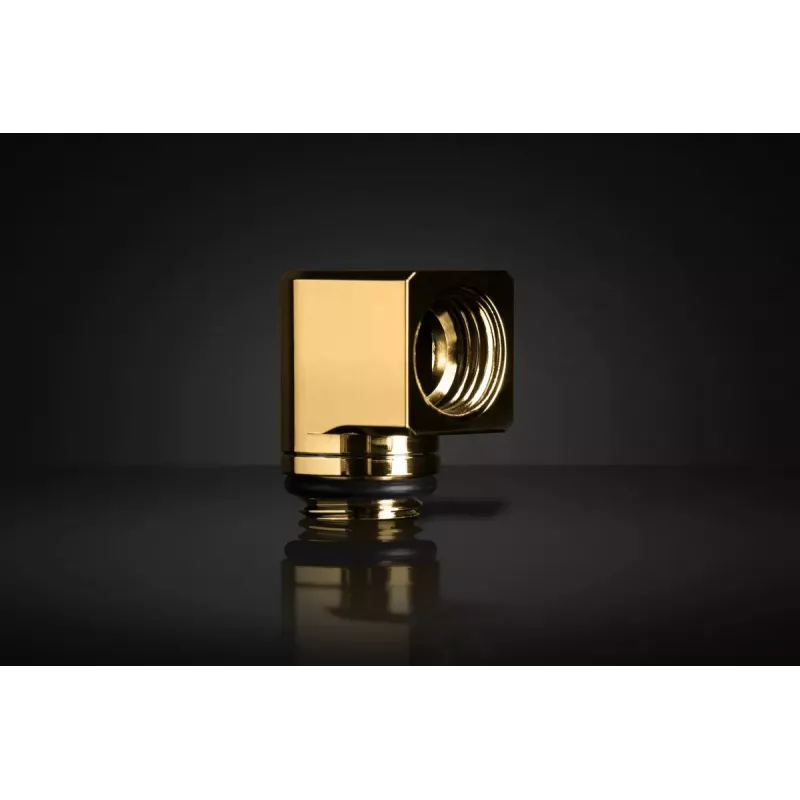

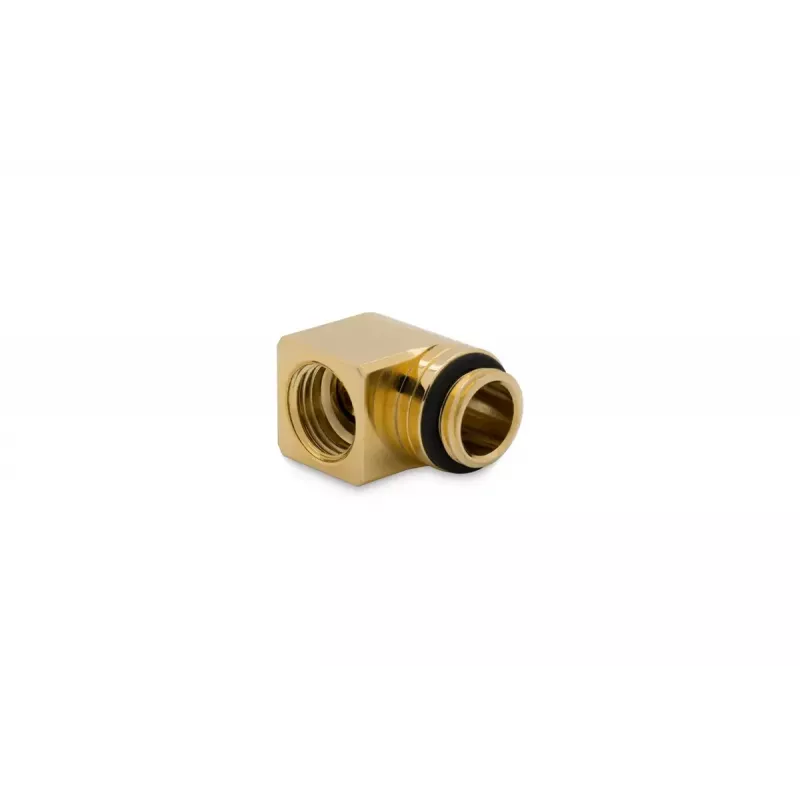

Jungtis EK Water Blocks Žalvaris Auksas 20,8 mm Aukštis 1,65 cm Skersmuo

EK-Quantum Torque Micro Rotary 90 yra kompaktiška stačiojo kampo adapterio jungtis, skirta sukurti 90° posūkį su minimaliu montavimo aukščiu 21 mm. Pagaminta iš kieto žalvario, padengto nikeliu ir tikru auksu, jungtis yra nuolat surinkta su aukštos kokybės guminiais O-žiedais sandarinimui. Vyriškas G1/4" sriegis įsukamas į norimą prievadą, o visiškai pasukamas moteriškas G1/4" prievadas gali būti nukreiptas statmenai montavimo paviršiui. Moteriško prievado centrinė linija yra 12,5 mm virš montavimo paviršiaus, o pagrindo skersmuo yra 16,5 mm. Šis žemo profilio sukamoji jungtis yra suderinama su STC ir HDC EK-Quantum Torque jungtimis bei EK-Quantum Torque Micro HDP jungtimis.

Privalumai

Žalvarinė konstrukcija su nikelio ir aukso danga užtikrina atsparumą korozijai ir vienodą apdailą. Nuolat surinkta konstrukcija su guminiais O-žiedais užtikrina sandarų sujungimą be papildomų surinkimo žingsnių. Itin mažas montavimo aukštis ir sukamoji jungtis leidžia nutiesti vamzdžius ankštose erdvėse, kur standartinės kampinės jungtys netilptų. Pagrinde yra anga 6 mm šešiabriauniam raktui, leidžianti tvirtai priveržti, nors įprastas raibuliavimas nėra galimas.

Tinka

• Individualiems PC vandens aušinimo kontūrams, kuriems reikia žemo profilio 90° posūkių
• Įrengimams, kur šalia esantys komponentai riboja tarpą kampinėms jungtims
• Prijungimui prie EK-Quantum Torque STC, HDC ir Micro HDP jungčių

Pagrindinės specifikacijos

• Medžiaga: Žalvaris, nikeliuotas, auksuotas
• Sriegis: Vyriškas G1/4" (įsukamas į prievadą) su pasukamu moterišku G1/4" išėjimu
• Montavimo aukštis: 21 mm
• Moteriško prievado centrinės linijos aukštis: 12,5 mm virš montavimo paviršiaus
• Pagrindo skersmuo / plotis: 16,5 mm
• Tvirtinimas: 6 mm šešiabriaunis raktas pagrinde

Kaip naudoti

Įsukite vyrišką G1/4" sriegį į tikslinį prievadą, kol jis atsisės. Naudokite 6 mm šešiabriaunį raktą per angą viršutiniame paviršiuje, kad pritvirtintumėte pagrindą; priveržus, jungties korpusas lieka laisvai sukamas, kad būtų galima nukreipti moterišką G1/4" prievadą reikiama statmena kryptimi. Prieš montuodami įsitikinkite, kad O-žiedai yra nepažeisti, o jungiamasis prievadas yra švarus. Priveržkite ranka ir atitinkamu įrankiu – neperveržkite, kad nepažeistumėte sriegių ar O-žiedų.

Rekomendacijos

Naudokite EK-Loop Multi Allen Key arba tinkamą 6 mm šešiabriaunį raktą saugiam montavimui. Patikrinkite suderinamumą su prijungtomis EK-Quantum Torque STC, HDC ar Micro HDP jungtimis ir prieš galutinį priveržimą patikrinkite tarpus, kad išvengtumėte įtempimo vamzdeliams ar šalia esantiems komponentams.
