Jungtis DeLOCK HDMTD dvigubas kištukas kampinis, skirtas PCB

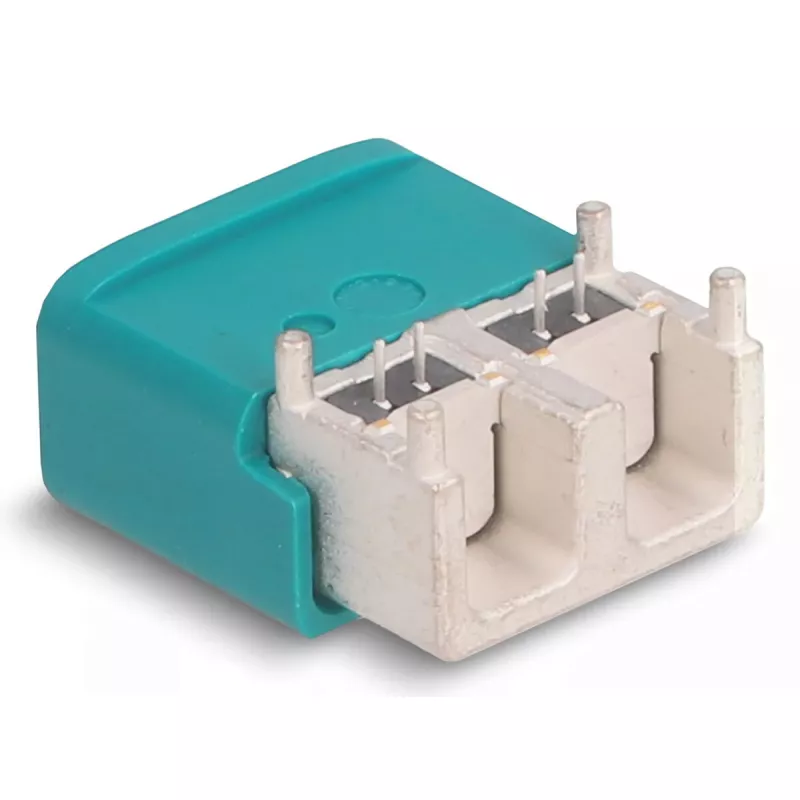

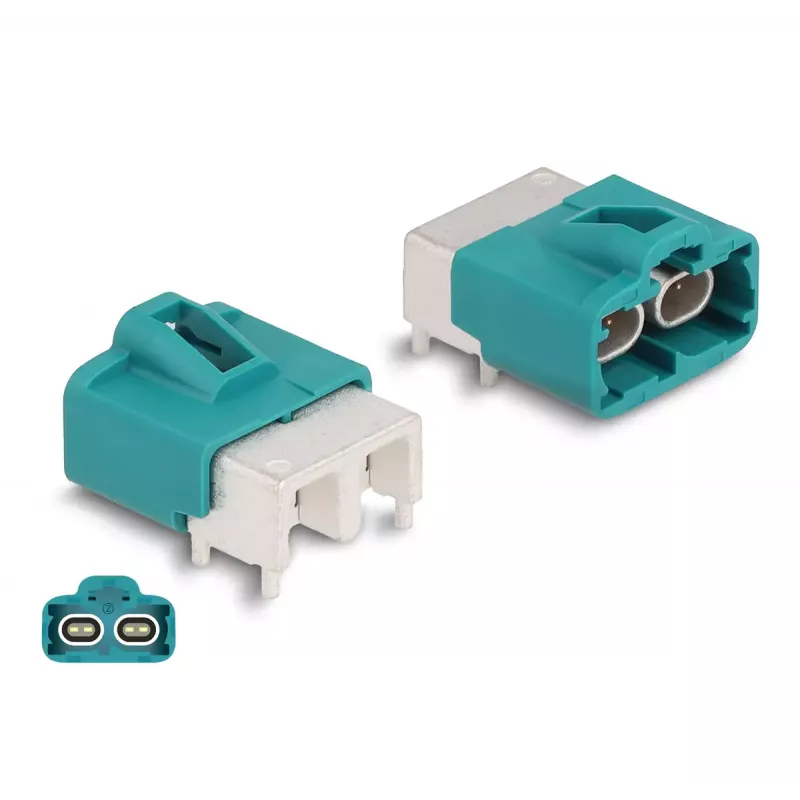

DeLOCK HDMTD dvigubas kištukas kampinis, skirtas PCB, yra kompaktiška jungtis, sukurta elektroninėms montažinėms plokštėms, įskaitant naudojimą transporto priemonėse. Jos bendri matmenys yra 14 mm pločio, 22 mm gylio ir 8 mm aukščio, o apdaila – mėlyna ir sidabrinė. Ši kampinė PCB montuojama jungtis skirta įrengimams, kur erdvė yra ribota ir reikalingas žemo profilio stačiu kampu sujungimas.

Privalumai

Kampinė konstrukcija leidžia lengviau nukreipti ir prijungti perpildytose PCB bei ankštose korpusuose. Mažas jos pagrindo plotas (14 × 22 × 8 mm) sumažina užimamą plokštės plotą, o spalvomis koduota mėlyna ir sidabrinė išvaizda padeda vizualiai atpažinti montavimo metu. Tiekiama kaip vienas vienetas polietileniniame maišelyje, ji yra paruošta nedelsiant naudoti prototipų kūrime ir gamyboje.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Uždėkite kampinę jungtį ant PCB numatytoje pagrindo vietoje ir prilituokite kaiščius pagal plokštės išdėstymą ir litavimo nurodymus. Užtikrinkite teisingą orientaciją, kad kištukas sutaptų su jungiamaisiais komponentais arba kabeliais. Po litavimo patikrinkite litavimo jungtis dėl mechaninio stabilumo ir elektrinio laidumo prieš galutinį surinkimą į korpusą ar transporto priemonės posistemę.

Rekomendacijos
