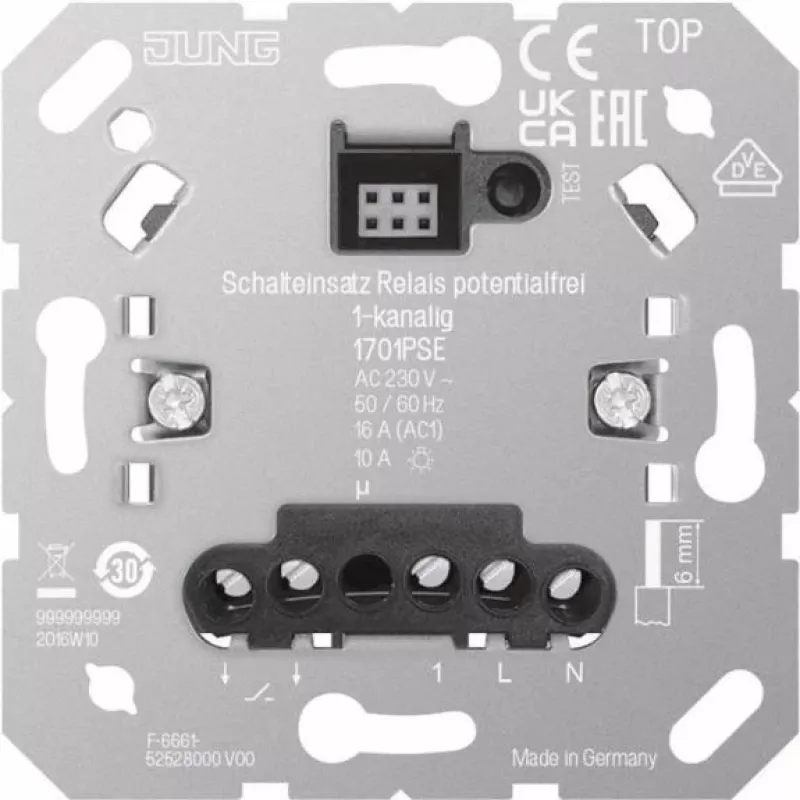

JUNG relės modulis 1701PSE bepotencialis 1 kanalo 10A

Šis relės modulis išsiskiria tuo, kad turi bepotencialį perjungimo kontaktą, todėl tinka valdyti apkrovas, kurioms reikalinga galvaninė izoliacija nuo valdymo grandinės. Skirtingai nuo standartinių relės modulių, turinčių bendrą atskaitos tašką, 1701PSE siūlo švarų NO kontaktą įvairioms reikmėms.

Pagrindiniai privalumai

• 1 kanalo relės modulis su bepotencialiu kontaktu
• Perjungimo galia iki 10 A varžinei apkrovai
• Suderinamas su JUNG jungiklių serijomis AS, A, CD, LS
• Įleidžiamas montavimas su varžtiniais gnybtais

Kasdienis naudojimas

JUNG relės modulis 1701PSE yra patikimas komponentas, skirtas perjungti apšvietimą ar kitas apkrovas pastatų automatizavimo sistemose. Jo bepotencialis kontaktas leidžia integruoti įvairius valdymo scenarijus, įskaitant tuos, kuriems reikalinga izoliacija. Modulis telpa į standartines įleidžiamas dėžutes ir jungiamas varžtiniais gnybtais, priimant laidininkus iki 2 x 2,5 mm².

Visos specifikacijos

• Gaminio tipas: Relės modulis
• Kanalų skaičius: 1
• Kontakto tipas: Bepotencialis (NO kontaktas)
• Nominali įtampa: AC 230 V ~
• Nominalus dažnis: 50/60 Hz
• Perjungimo srovė (varžinė apkrova): 10 A (cos φ = 1)
• Perjungimo galia kaitrinėms lempoms: 2300 W
• Perjungimo galia aukštos įtampos halogeninėms lempoms: 2300 W
• Perjungimo galia žemos įtampos halogeninėms lempoms su elektroniniu transformatoriumi: 1500 W
• Perjungimo galia žemos įtampos halogeninėms lempoms su indukciniu transformatoriumi: 1200 VA
• Perjungimo galia fluorescencinėms lempoms be kompensacijos: 1200 VA
• Perjungimo galia LED lempoms < 2 W: 30 W
• Perjungimo galia LED lempoms > 2 W: 300 W
• Jungties tipas: Varžtiniai gnybtai
• Gnybtų talpa: maks. 2 x 2,5 mm² (vientisas/suvytas)
• Montavimo tipas: Įleidžiamas
• Darbinė temperatūra: nuo -5 °C iki +45 °C
• Budėjimo energijos suvartojimas: < 0,5 W
• Apsaugos klasė: IP20 (įrengus)
• Suderinamumas: Jung jungiklių serijos (AS, A, CD, LS)

Baigiamoji pastaba

Norint tikslaus valdymo ir izoliacijos elektros instaliacijose, 1701PSE užtikrina patikimą veikimą kompaktiško įleidžiamo dizaino.
