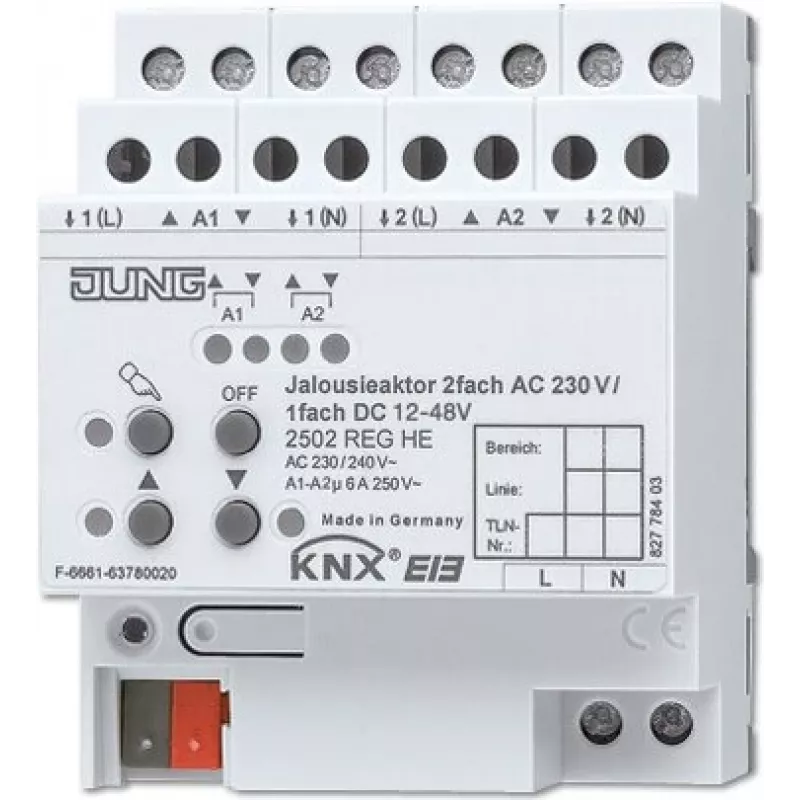

JUNG KNX žaliuzių pavara REG korpusas 4TE 2502 REGHE

Valdyti žaliuzes ir užuolaidas KNX pastato automatizavimo sistemoje dažnai reikia patikimos pavaros, kuri atlaikytų kelias apkrovas ir tvarkingai tilptų skirstomojoje plokštėje. JUNG 2502REGHE yra 4 kanalų žaliuzių pavara, skirta DIN bėgių montavimui, užtikrinanti tikslų 230 V AC variklių valdymą žaliuzėms, užuolaidoms, markizėms ir panašioms motorizuotoms saulės apsaugos sistemoms. Kompaktiškas 4 TE (modulinių vienetų) korpusas taupo vertingą vietą elektros spintose, todėl idealiai tinka tiek naujoms instaliacijoms, tiek modernizavimui.

Kam skirta

Ši pavara skirta elektrikams, sistemų integratoriams ir pastatų automatizavimo specialistams, kuriems reikia patikimo KNX įrenginio, galinčio valdyti iki keturių nepriklausomų žaliuzių ar užuolaidų variklių. Ji tinka gyvenamiesiems, komerciniams ir lengvosios pramonės projektams, kur reikalingas centralizuotas ar paskirstytas saulės apsaugos valdymas, įskaitant integraciją su saulės apsaugos ir saugos funkcijomis.

Pagrindinės savybės

• 4 nepriklausomi kanalai, skirti valdyti 230 V AC žaliuzių/užuolaidų variklius, kurių kiekvieno maksimali perjungimo srovė yra 6 A indukcinei apkrovai.
• DIN bėgių (REG) montavimas, kurio plotis tik 4 TE (72 mm), optimizuojantis vietą skirstomosiose plokštėse.
• Rankinis valdymas naudojant įrenginio mygtukus, skirtas testavimui vietoje ir paleidimui be magistralės maitinimo.
• KNX magistralės jungtis per standartinį magistralės gnybtą, maitinama tiesiogiai iš KNX magistralės (21–30 V DC).
• Palaiko išplėstines funkcijas, tokias kaip padėties grįžtamasis ryšys, scenų integracija, saulės apsauga ir saugos signalai (pvz., vėjas/lietus).
• Konfigūruojama su ETS (Engineering Tool Software) lanksčiam važiavimo laikų, lame lių reguliavimo ir blokavimų parametravimui.
• Patvarus plastikinis korpusas su IP20 apsauga, tinkamas naudoti patalpose sausose aplinkose.
• CE sertifikuotas, darbinės temperatūros diapazonas nuo -5 °C iki +45 °C, santykinė oro drėgmė iki 93% be kondensacijos.

Specifikacijos

• Prekės ženklas: JUNG
• Modelis: 2502REGHE
• MPN: 2502REGHE
• EAN: 4011377050655
• Sistemos suderinamumas: KNX
• Produkto tipas: Žaliuzių / užuolaidų pavara
• Kanalų skaičius: 4
• Montavimo tipas: DIN bėgiai (REG)
• Moduliniai vienetai (TE): 4 TE
• Išvesties tipas: Relinės išvestys
• Nominali išėjimo įtampa: 230 V AC
• Maks. perjungimo srovė vienam kanalui: 6 A (indukcinė apkrova)
• Maitinimo šaltinis: KNX magistralė (21-30 V DC)
• Magistralės jungtis: KNX magistralės gnybtas
• Rankinis valdymas: Taip, per įrenginio mygtukus
• Programavimas: ETS (Engineering Tool Software)
• Darbinė temperatūra: -5 °C iki +45 °C
• Sandėliavimo/transportavimo temperatūra: -25 °C iki +70 °C
• Apsaugos klasė: IP20
• Korpuso medžiaga: Plastikas
• Sertifikatas: CE
• Santykinė oro drėgmė: 5% iki 93% (be kondensacijos)

Patarimai

Norint užtikrinti optimalų veikimą, įsitikinkite, kad pavara sumontuota skirstomojoje plokštėje su tinkama ventiliacija ir apsaugota nuo drėgmės. Konfigūruodami su ETS, pasinaudokite saulės apsaugos ir saugos funkcijomis, kad automatiškai įtrauktumėte markizes ar uždarytumėte žaliuzes reaguojant į vėjo ar lietaus jutiklius. Montavimo metu naudokite rankinius mygtukus, kad patikrintumėte variklių laidus prieš įjungdami magistralės įtampą.
