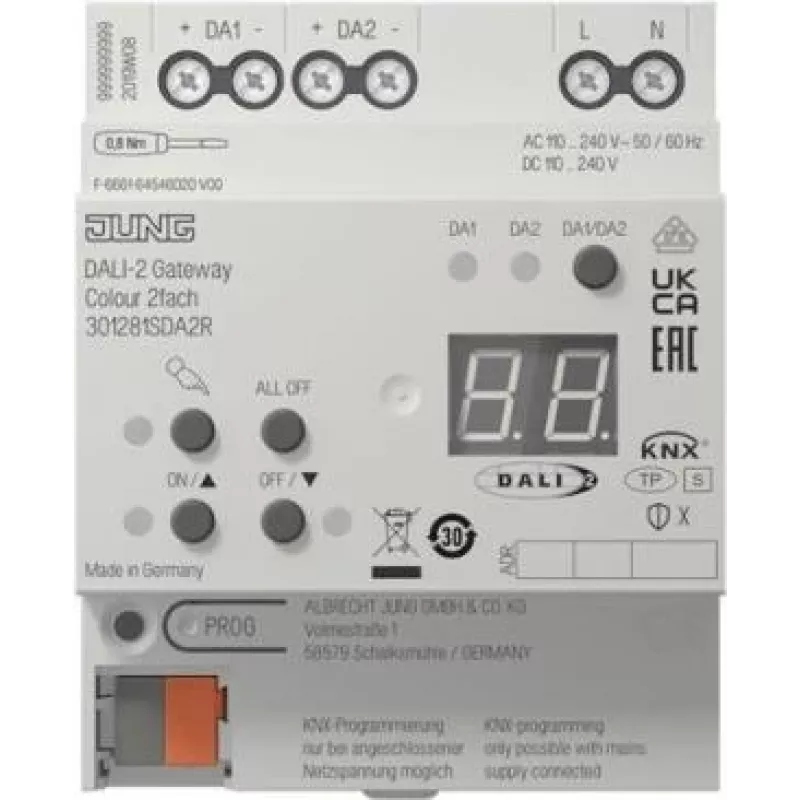

Jung KNX DALI-2 tinklų sietuvas 30128 1S DA2 R spalvotas 2 kanalų

„Jung 30128 1S DA2 R KNX DALI-2“ spalvotas 2 kanalų tinklų sietuvas sujungia KNX pastatų automatiką su DALI-2 apšvietimo įrenginiais, suteikdamas du nepriklausomus DALI kanalus spalvotiems šviestuvams ir tvarkyklėms. Jis užtikrina dvikryptį ryšį tarp KNX magistralės ir prijungtų DALI-2 įrenginių, leidžiantį stebėti, valdyti ir gauti grįžtamąją informaciją apie spalvų nustatymus, scenas bei įrenginio būseną. Įrenginys tinkamas integruoti spalvų derinimo šviestuvus į KNX sistemas komerciniuose ir gyvenamuosiuose įrenginiuose, kur reikalingas koordinuotas spalvų valdymas ir scenų valdymas.

Privalumai

Šis KNX į DALI-2 tinklų sietuvas palaiko du atskirus DALI kanalus nepriklausomam skirtingų apšvietimo grupių ar zonų valdymui. Jis teikia dvikryptį grįžtamąjį ryšį, todėl KNX gali nuskaityti įrenginio būseną ir spalvų parametrus iš DALI-2 tinklo. Tinklų sietuvas įgalina spalvų valdymą ir scenų atkūrimą DALI-2 spalvotiems šviestuvams, išlaikant centralizuotą valdymą per KNX. Dėl kompaktiško modulio dizaino jį lengva integruoti į standartines elektros skirstomąsias spintas ir KNX projektus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite tinklų sietuvą montavimo korpuse laikydamiesi elektros saugos taisyklių ir prijunkite KNX magistralę bei du DALI-2 kanalus prie atitinkamų gnybtų. Konfigūruokite grupių adresus, spalvų valdymo parametrus ir scenų priskyrimus KNX inžineriniame įrankyje bei paleiskite prijungtus DALI-2 įrenginius, kad aptiktumėte adresus ir galimybes. Naudokite KNX vizualizaciją arba valdymo pultus spalvų komandoms siųsti, scenoms atkurti ir įrenginio būsenai stebėti; tinklų sietuvas perduos komandas ir grįžtamąją informaciją tarp abiejų sistemų.

Rekomendacijos

Siekiant patikimo veikimo, prieš užbaigiant KNX konfigūraciją, atlikite DALI-2 įrenginių paleidimą ir patikrinkite spalvotų tvarkyklių suderinamumą. Laikykite DALI laidus atskirai nuo aukštos įtampos kabelių, laikykitės gamintojo montavimo nurodymų ir dokumentuokite grupių bei scenų atitikmenis KNX projekte, kad būtų lengviau atlikti techninę priežiūrą ateityje.
