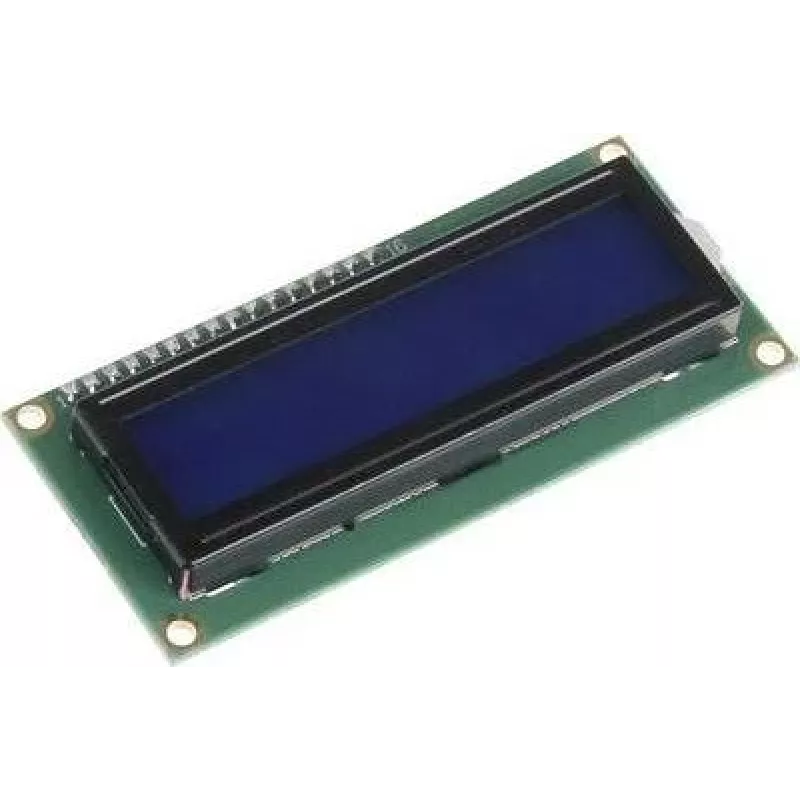

JOY-IT SBC-LCD16x2 I2C LCD ekrano modulis, skirtas Raspberry Pi, 16x2 simbolių, žalia/mėlyna apšvietimo

Raspberry Pi projektuose dažnai reikia paprasto būdo parodyti būseną, jutiklių rodmenis ar sistemos informaciją be didelio monitoriaus. JOY-IT SBC-LCD16x2 tai išsprendžia – tai kompaktiškas 16x2 simbolių LCD su I2C sąsaja, kuriam prijungti prie Raspberry Pi reikia tik keturių laidų. Ekranas turi pasirenkamą žalią arba mėlyną apšvietimą, todėl jį lengva skaityti įvairiomis apšvietimo sąlygomis. Su HD44780 suderinamu valdikliu ir iš anksto prilituotu I2C adapteriu galite greitai integruoti jį į savo projektus ir naudoti mažai GPIO kontaktų.

Kam skirtas

Šis modulis idealiai tinka mėgėjams, kūrėjams ir profesionalams, dirbantiems su Raspberry Pi A+, B, 2 B, 3 B, 4 B arba Zero. Nesvarbu, ar kuriate namų automatizavimo skydelį, orų stotį, sistemos stebėjimo priemonę ar bet kurį projektą, kuriam reikia paprasto tekstinio ekrano, šis LCD užtikrina patikimą ir lengvai naudojamą sprendimą. Litavimas nereikalingas, o I2C sąsaja išlaiko jūsų GPIO kontaktus laisvus kitiems komponentams.

Pagrindinės funkcijos

• 16 simbolių x 2 eilučių LCD su HD44780 suderinamu valdikliu
• I2C sąsaja per PCF8574, naudojant tik 4 kontaktus (VCC, GND, SDA, SCL)
• Pasirenkamas žalias arba mėlynas apšvietimas, užtikrinantis aiškų matomumą
• Reguliuojamas kontrastas integruotu potenciometru
• Iš anksto prilituota I2C adapterio plokštė, skirta prijungti ir naudoti iš karto
• Suderinama su Raspberry Pi A+, B, 2 B, 3 B, 4 B ir Zero
• Palaiko pasirinktinius simbolius ir ASCII simbolių rinkinį
• Darbinės temperatūros diapazonas: nuo -20°C iki +70°C

Specifikacijos

• Ekrano tipas: LCD simbolių modulis
• Simbolių formatas: 16 simbolių x 2 eilutės
• Apšvietimo spalva: žalia/mėlyna (pasirenkama)
• Sąsaja: I2C (PCF8574)
• Valdiklio lustas: suderinamas su HD44780
• Maitinimo įtampa: 5V DC
• Matymo sritis: apie 64,5 x 16 mm
• Simbolio dydis: apie 2,95 x 4,35 mm
• Montavimo angos: yra
• Pridedami komponentai: iš anksto prilituota I2C adapterio plokštė

Patarimai

Norėdami pradėti, prijunkite modulį prie Raspberry Pi 5V, GND, SDA (GPIO 2) ir SCL (GPIO 3) kontaktų. Įjunkite I2C per raspi-config ir įdiekite reikiamas bibliotekas. I2C adresas paprastai yra 0x27, bet galite patikrinti su i2cdetect. Sureguliuokite kontrasto potenciometrą, jei simboliai nematomi. Norėdami sukurti pasirinktinius simbolius, žr. HD44780 duomenų lapą, kad apibrėžtumėte savo simbolius.
