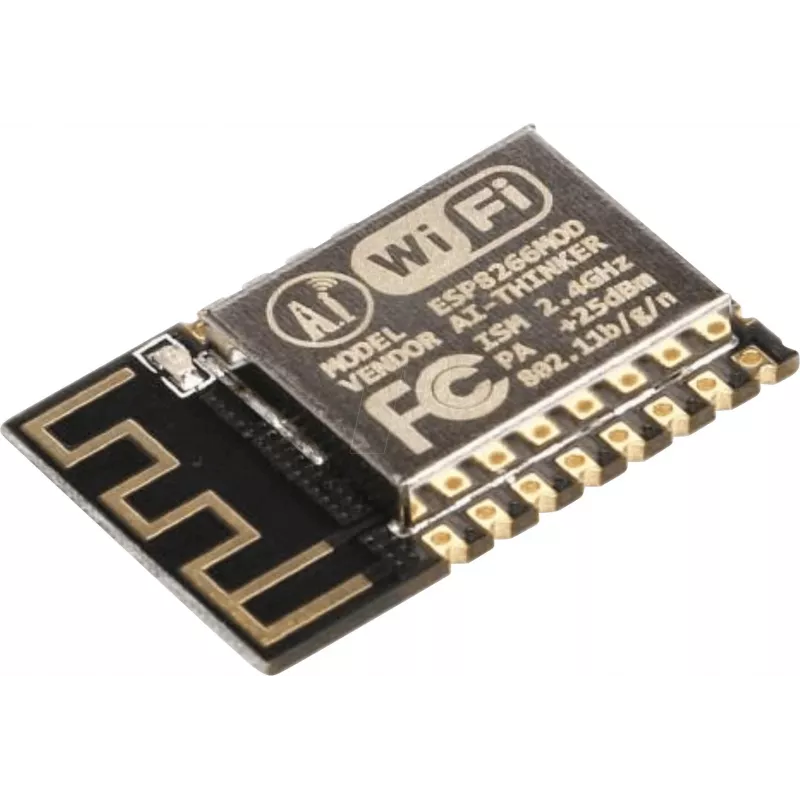

JOY-IT DEBO ESP8266-12F ESP8266 WiFi litavimo modulis SBC-ESP8266-12F

Įterptinių sistemų kūrėjai ir IoT entuziastai gali integruoti patikimą 2,4 GHz Wi-Fi ryšį į savo individualius PCB projektus su JOY-IT DEBO ESP8266-12F moduliu. Šis kompaktiškas SMD modulis, sukurtas aplink Espressif ESP8266EX sistemą ant lusto, siūlo visą tinklo sprendimą su 32 bitų Tensilica L106 mikrovaldikliu, 4 MB flash atmintimi ir integruota PCB antena. Jo kasteliuoti kraštų kontaktai leidžia lengvai lituoti tiesiai ant nešančiosios plokštės, užtikrinant belaidį ryšį jutikliams, vykdikliams ir valdymo sistemoms.

Pagrindinės specifikacijos

• Espressif ESP8266EX SoC su Tensilica L106 32 bitų procesoriumi (80 MHz, iki 160 MHz)
• 4 MB SPI flash atmintis ir 64 KB instrukcijų RAM / 96 KB duomenų RAM
• Wi-Fi 802.11 b/g/n, 2,4 GHz, su WEP, WPA/WPA2, TKIP, AES saugumu
• 17 GPIO kontaktų su UART, SPI, I2C, I2S, PWM ir ADC sąsajomis
• Darbinė įtampa 3,0–3,6 V (rekomenduojama 3,3 V), gilios miego srovė mažesnė nei 20 µA
• Palaiko Station, Access Point ir Station+AP režimus; suderinamas su Arduino IDE, MicroPython, ESP-IDF, NodeMCU

Kodėl verta rinktis

DEBO ESP8266-12F suteikia ekonomišką ir gerai dokumentuotą būdą pridėti Wi-Fi prie jūsų projektų. Jo kasteliuoti kontaktai užtikrina patikimą litavimą gamybai ar prototipavimui, o integruota antena pašalina išorinių komponentų poreikį. Dėl plataus programinės įrangos palaikymo ir mažo energijos suvartojimo jis tinka baterijomis maitinamiems įrenginiams ir nuolat prijungtoms programoms. Modulio 4 MB flash leidžia atnaujinti per orą ir sudėtingus eskizus, suteikdamas lankstumo be papildomos aparatinės įrangos.

Idealūs naudojimo atvejai

• IoT jutiklių mazgai ir namų automatizavimo valdikliai
• Nešiojami įrenginiai ir portatyvūs duomenų registratoriai
• Belaidžio programavimo ir derinimo sąsajos
• Išmanusis apšvietimas, relės ir aplinkos stebėjimas
• Mokomieji projektai ir greitas prototipavimas

Gera žinoti

Modulis veikia 3,3 V loginiais lygiais, todėl sąsajoje su 5 V sistemomis reikalingas lygio keitiklis. Jis tiekiamas kaip plikas litavimo modulis be kontaktų ar nešančiosios plokštės. Kūrimui naudokite USB į serijinį adapterį ir Arduino IDE arba MicroPython greitam programinės įrangos įkėlimui. PCB antena optimizuota 2,4 GHz dažniui, o modulio kompaktiški matmenys (apie 24 x 16 mm) tinka erdvę taupančioms konstrukcijoms.
