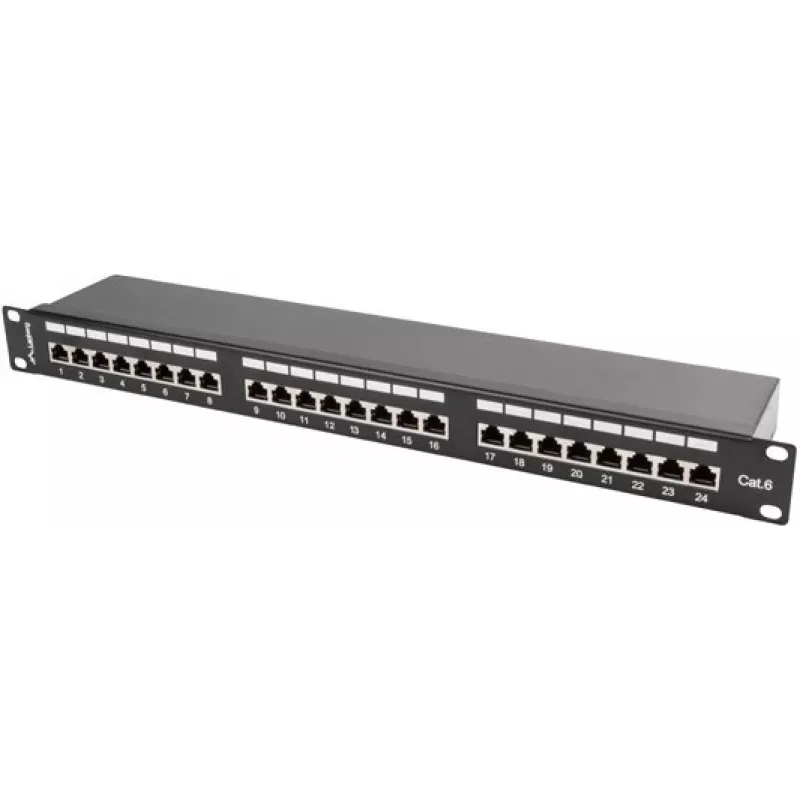

Patch panel 1U LANBERG PPS6-1024-B, 24 prievadų Cat6, metalinis, juodas, 442×114,5×44,5 mm

Lanberg PPS6-1024-B yra 1U skydelis, skirtas vytos poros kabelių užbaigimui ir organizavimui pagrindiniuose ir antriniuose greitųjų telekomunikacijų sistemų paskirstymo taškuose. Šis pasyvus struktūrinio kabelių tinklo komponentas tinka 19" stelažinėms spintoms ir suteikia 24 ekranuotus RJ-45 prievadus, atitinkančius 6 kategorijos standartus. Pagamintas iš patvario metalo ir nudažytas juodai, skydelis pasižymi kompaktiškais matmenimis (442 mm plotis, 44,5 mm aukštis, 114,5 mm gylis) bei sustiprinta lentyna ir rankenomis, užtikrinančiomis geresnį surinkimo stabilumą ir kabelių vedžiojimą.

Privalumai

Skydelyje yra 24 ekranuoti RJ-45 Cat6 prievadai, užtikrinantys patikimus tinklo ryšius ir mažesnius elektromagnetinius trikdžius. IDC/LSA jungtys leidžia greitai ir paprastai užbaigti kabelius be specialių įrankių, o integruotas kabelių valdymo skydelis ir sustiprinta lentyna su rankenomis supaprastina kabelių organizavimą ir sustiprina konstrukciją. 1U metalinis korpusas tinka standartiniams 19" stelažams ir užtikrina patvarų, vietą taupantį montavimą.

Tinka

• Cat6 vytos poros kabelių vedžiojimui ir užbaigimui serverių patalpose ir telekomunikacijų skirstyklose
• Pagrindiniams ir antriniams paskirstymo taškams struktūrinio kabelių tinklo sistemose
• 19" stelažinėje tinklo įrangoje, kur reikia vietą taupančio kabelių valdymo

Pagrindinės specifikacijos

• Prievadų kiekis: 24 ekranuoti RJ-45 (6 kategorija)
• Formos faktorius: 1U, tinka 19" stelažinėms spintoms
• Gaminio spalva: Juoda
• Medžiaga: Metalinis korpusas
• Matmenys (P×A×G): 442 × 44,5 × 114,5 mm
• Svoris: 1,64 kg
• Jungtys: IDC/LSA greitam užbaigimui

Kaip naudoti

Sumontuokite skydelį į 19" stelažą naudodami standartinius stelažo varžtus. Nuveskite ir pritvirtinkite įeinančius ir išeinančius Cat6 vytos poros kabelius prie IDC/LSA užbaigimo taškų pagal T568A arba T568B laidų schemas, tada užbaikite kiekvieną laidininką į atitinkamą IDC kontaktą. Naudokite integruotą kabelių valdymo skydelį ir lentynos rankenas, kad sutvarkytumėte ir pritvirtintumėte kabelių trasas, išlaikydami lenkimo spindulį ir sumažindami įtempimą užbaigimuose. Patikrinkite ryšį po užbaigimo tinkamais tinklo testavimo įrankiais.

Rekomendacijos

Montuokite skydelį tinkamai vėdinamoje stelažo aplinkoje, laikykitės ekranavimo ir įžeminimo praktikų ekranuotiems kabeliams ir naudokite kabelių testerį, kad patvirtintumėte, jog kiekvienas ryšys atitinka 6 kategorijos našumą prieš pradedant naudoti liniją.
