Įžeminimo gnybtai EFB Elektronik K3930V2N žali geltoni vario plieno

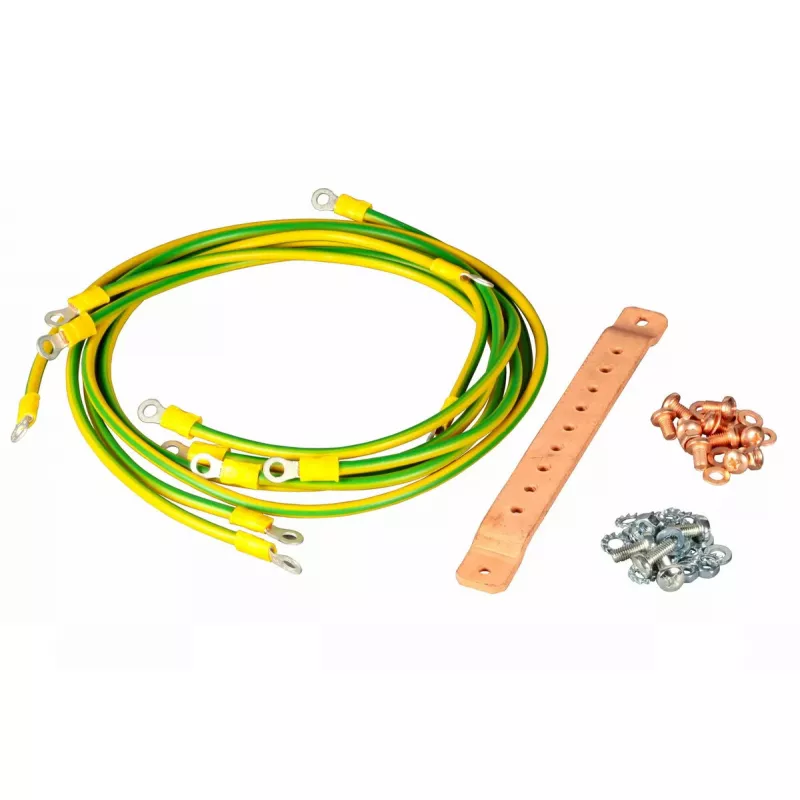

Įžeminimo gnybtai EFB Elektronik K3930V2N žali geltoni vario plieno yra skirti montuoti 19 colių sieninėse spintose, kad būtų užtikrintas patikimas įžeminimo taškas elektros instaliacijoms. Komplekte sujungiama variu dengta plieninė įžeminimo juosta su tvirtinimo detalėmis ir keliais įžeminimo kabeliais žaliai geltonoje izoliacijoje standartizuotam identifikavimui.

Privalumai

Rinkinį sudaro įžeminimo juosta su devyniais prijungimo taškais, varžtai su poveržlėmis kiekvienam prijungimui, M5 veržlės ir keli iš anksto nukirpti įžeminimo kabeliai, o tai supaprastina montavimą sieninėse 19 colių spintose. Variu dengta plieninė juosta pagerina laidumą ir atsparumą korozijai, o žaliai geltoni izoliuoti kabeliai atitinka įprastus apsauginio įžeminimo laidų spalvinio kodavimo standartus.

Tinka

• Montuoti 19 colių sieninėse spintose ir mažose elektros spintelėse
• Sukurti bendrą įžeminimo tašką įrangos stovams
• Pramoninėms ir komercinėms elektros instaliacijoms, kurioms reikalingas atskiras apsauginio įžeminimo prijungimas

Pagrindinės specifikacijos

• Prijungimo taškai: 9
• Kabeliai: 6 įžeminimo kabeliai H07V-K, 1 kabelis 6 mm² žalias/geltonas su M5 žiediniais antgaliais abiejuose galuose
• Kabelių ilgiai: 2 × 390 mm, 2 × 580 mm, 1 × 670 mm, 1 × 800 mm
• Tvirtinimo detalės: 9 × varžtai su poveržlėmis, 2 × M5 veržlės
• Medžiaga: plienas (variu dengtas)
• Montavimas: 19 colių sieninėms spintoms

Kaip naudoti

Pritvirtinkite variu dengtą įžeminimo juostą 19 colių sieninėje spintoje numatytoje montavimo vietoje. Užfiksuokite įžeminimo juostą pridedamais varžtais ir M5 veržlėmis. Prijunkite apsauginio įžeminimo laidus prie juostos naudodami pridedamus žiedinius kabelių antgalius ir tvirtai priveržkite kiekvieną jungtį. Jei reikia, naudokite pridedamus žaliai geltonus H07V-K kabelius kaip vidines įžeminimo jungtis, o 6 mm² kabelį prijunkite prie pagrindinio apsauginio įžeminimo taško.

Rekomendacijos

Patikrinkite vietinius elektros kodus ir įsitikinkite, kad visos jungtys atliekamos atjungus maitinimą. Priveržkite tvirtinimo detales gamintojo ar projekte nurodytomis sukimo momento vertėmis ir po montavimo atlikite tęstinumo bei įžeminimo varžos bandymus.
