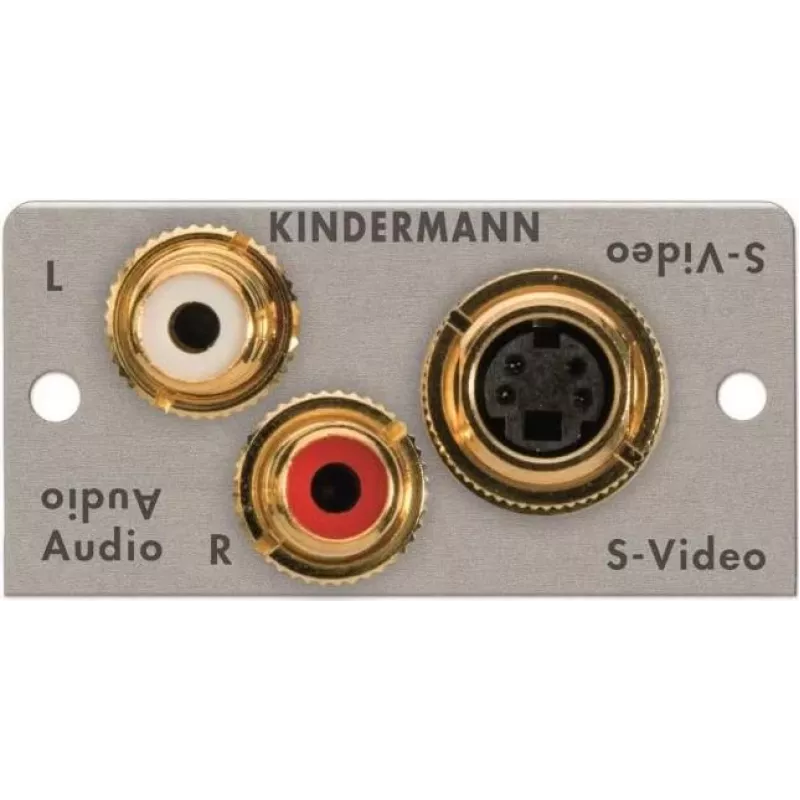

Įstatomasis dangtelis Kindermann 7444-531 — 2 x RCA ir Mini-DIN 4 kontaktų jungtys

Įstatomasis dangtelis Kindermann 7444-531 sujungia du RCA prievadus ir vieną 4 kontaktų Mini-DIN jungtį į kompaktišką įstatomą modulį, skirtą panelėms ir korpusams. Jis skirtas tvarkingam kabelių vedimui ir paprastam montavimui garso/vaizdo sistemose bei įrenginių sąsajose, kur reikalingos RCA ir Mini-DIN jungtys. Kompaktiškas modulio dydis ir įstatomasis montavimas padeda sutrumpinti montavimo laiką ir supaprastina prieigą priežiūrai ar perkonfigūravimui.

Privalumai

Šis įstatomasis dangtelis sujungia kelis jungčių tipus į vieną erdvę taupantį įrenginį, todėl nereikia atskirų plokščių ir sumažėja panelės netvarka. Įstatomoji konstrukcija leidžia greitai surinkti be papildomų tvirtinimo elementų, o standartizuotos RCA ir Mini-DIN sąsajos užtikrina platų suderinamumą su buitiniais ir profesionaliais garso/vaizdo įrenginiais. Medžiagos ir kontaktų išdėstymas parinkti taip, kad būtų užtikrintos patikimos elektros jungtys ir lengvai pasiekiamas galinis kabelių paruošimas paprastam laidų prijungimui.

Kam tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite įstatomąjį modulį į suderinamą išpjovą dangtelyje arba panelėje, kol jis užsifiksuos, užtikrindami, kad modulis būtų tinkamai orientuotas, kad RCA ir Mini-DIN jungtys sutaptų su atitinkamomis išorinėmis angomis. Nuveskite kabelius prie modulio galo ir atlikite tinkamas litavimo arba užspaudimo jungtis pagal prijungiamos įrangos laidų reikalavimus. Po laidų prijungimo patikrinkite mechaninį laikymą ir išbandykite kiekvieną jungtį dėl signalo tęstinumo ir teisingo kanalų priskyrimo prieš užbaigiant montavimą.

Rekomendacijos

Naudokite ekranuotus RCA kabelius garso jungtims, kad sumažintumėte trikdžius, ir laikykitės gamintojo nurodymų dėl Mini-DIN kontaktų išdėstymo, kad išvengtumėte signalų neatitikimų. Venkite per didelės mechaninės apkrovos kabeliams ir jungtims bei patikrinkite, ar panelės storis ir išpjovos matmenys atitinka įstatomojo modulio reikalavimus patikimam montavimui.
