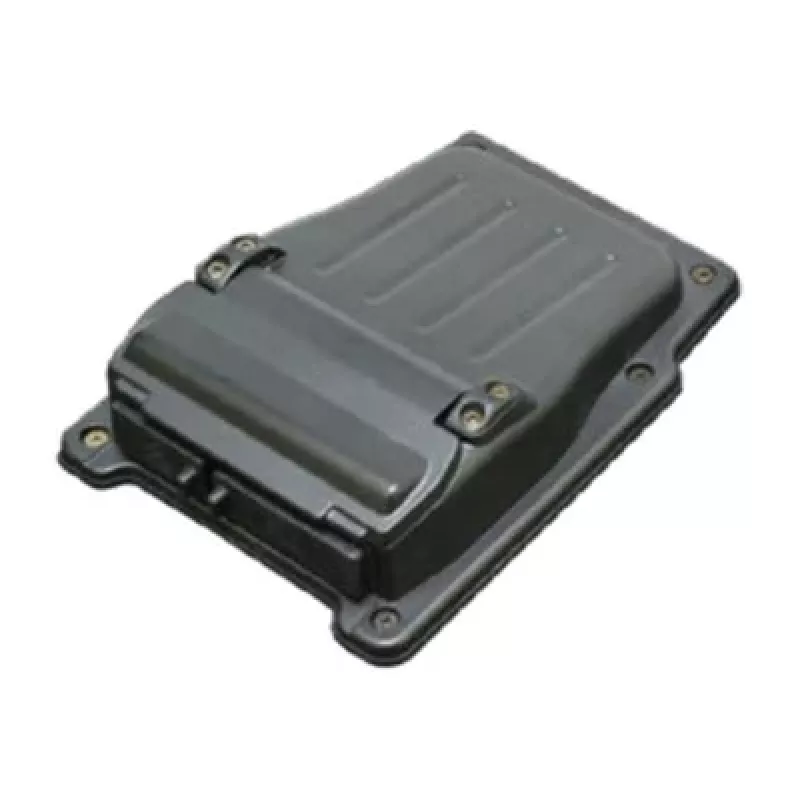

Išplėtimo modulis Durabook DE3R1X su RJ-45 Ethernet, RS-232 nuosekliuoju prievadu ir SmartCard skaitytuvu

Durabook DE3R1X išplėtimo modulis suteikia papildomą laidinį ryšį ir saugų autentifikavimą suderinamiems Durabook įrenginiams. Jis integruoja RJ-45 Ethernet prievadą patikimai LAN prieigai, RS-232 nuoseklųjį prievadą ryšiui su senesniais prietaisais ir pramonine įranga bei įmontuotą SmartCard skaitytuvą, kad būtų galima atlikti kortele pagrįstą naudotojo autentifikavimą. Modulis skirtas lauko, pramonės ir įmonių aplinkoms, kur reikalinga išplėsta įvestis / išvestis ir saugus prisijungimas nekeičiant pagrindinio įrenginio.

Privalumai

Modulis užtikrina stabilų laidinio tinklo ryšį per standartinę Ethernet sąsają, sumažindamas priklausomybę nuo belaidžių ryšių vietovėse, kuriose aprėptis ribota. RS-232 nuoseklioji sąsaja išsaugo suderinamumą su daugybe senesnių išorinių įrenginių ir matavimo prietaisų, leidžiant keistis duomenimis ir valdyti įrenginius pramoniniuose scenarijuose. Integruotas SmartCard skaitytuvas palaiko nusistovėjusias kortelių autentifikavimo darbo eigas, sustiprindamas fizinę ir loginę prieigos kontrolę. Kompaktiška integracija į suderinamas Durabook sistemas palengvina diegimą ir sumažina papildomų kabelių kiekį.

Kam tinka

• Lauko aptarnavimo technikai, kuriems reikalinga patikima LAN prieiga ir senesnių įrenginių jungtys
• Pramoninės automatikos aplinkos su nuosekliai valdomais prietaisais
• Įmonių diegimai, reikalaujantys SmartCard pagrįsto autentifikavimo saugiai prieigai
• Mobilūs darbuotojai, veikiantys vietovėse su nepatikimu „Wi-Fi“ ir kuriems reikalingas laidinis tinklas

Pagrindinės specifikacijos

• Ethernet sąsaja: RJ-45, 10/100/1000 Mbps jungties palaikymas (priklauso nuo pagrindinio įrenginio ir tinklo)
• Nuoseklioji sąsaja: RS-232, DB9 suderinamas signalizavimas nuosekliesiems išoriniams įrenginiams
• Autentifikavimas: integruotas SmartCard skaitytuvas, palaikantis standartines kontaktines korteles
• Formos faktorius: išplėtimo modulis, skirtas prijungti prie suderinamų Durabook sistemų
• Maitinimas ir sąsaja: naudoja pagrindinio įrenginio jungtį maitinimui ir duomenims; atskiro maitinimo šaltinio nereikia

Kaip naudoti

Prijunkite išplėtimo modulį prie suderinamo Durabook įrenginio pagal pagrindinio gamintojo montavimo ir prijungimo procedūrą. Prijunkite RJ-45 kabelį prie tinklo komutatoriaus ar maršrutizatoriaus, kad įgalintumėte laidinę LAN prieigą; patikrinkite jungties ir greičio indikatorius abiejuose galuose. Prijunkite RS-232 kabelius prie nuosekliųjų prietaisų, naudodami tinkamą išvadų priskyrimą ir įžeminimo praktiką, kurių reikalauja prijungta įranga. Įdėkite palaikomą SmartCard kortelę į skaitytuvą, kad autentifikuotumėte naudotojus operacinės sistemos ar programos prisijungimui, kai sukonfigūruotas kortele pagrįstas autentifikavimas. Prieš pradėdami naudoti, patvirtinkite įrenginio atpažinimą ir tvarkyklės įdiegimą pagrindinėje operacinėje sistemoje.

Rekomendacijos

Patikimam nuosekliajam ryšiui suderinkite perdavimo spartą, paritetą, duomenų bitus ir stabdymo bitus tarp pagrindinio įrenginio ir išorinio įrenginio, o prireikus naudokite ekranuotus nuosekliuosius kabelius. Aplinkoje su elektros triukšmais užtikrinkite tinkamą įžeminimą ir, jei reikia, naudokite viršįtampių apsaugą Ethernet linijoje. Laikykite SmartCard korteles švarias ir laikykitės savo organizacijos saugaus kortelių tvarkymo taisyklių, kad užtikrintumėte autentifikavimo patikimumą.
