Išplėstinis rinkinys ALLNET ALL-BRICK-0223, skirtas „Brick'R'knowledge“

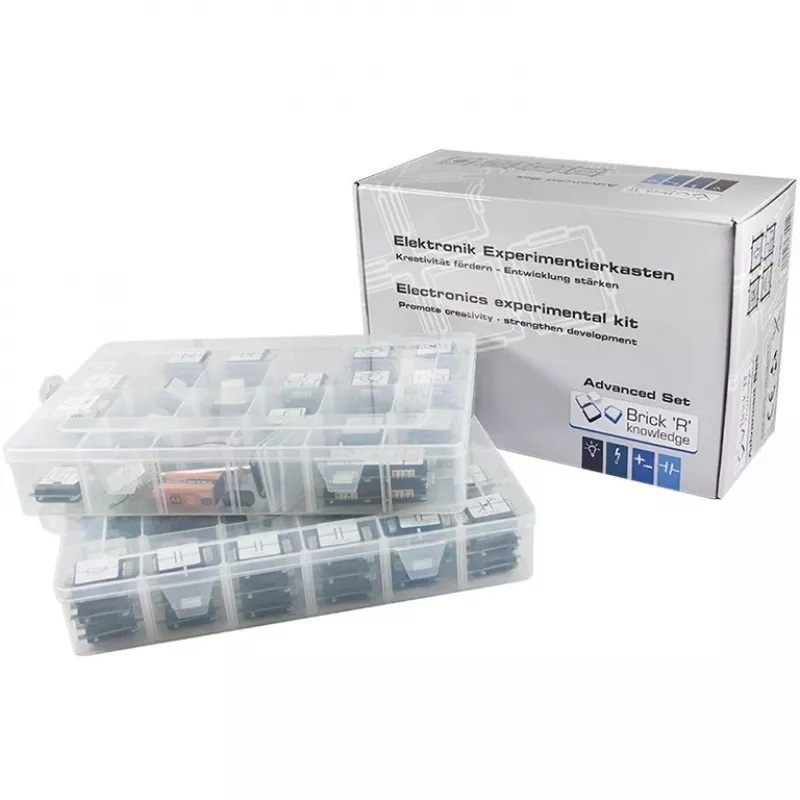

„ALLNET ALL-BRICK-0223“ išplėstinis rinkinys, skirtas „Brick'R'knowledge“, yra pažangus mokomasis komplektas, kuriame yra 111 plytelių ir komponentų, skirtų mokyti ir tyrinėti elektros inžinerijos koncepcijas. Rinkinys palaiko sudėtingų grandinių kūrimą ir yra suderinamas su „Brick'R'knowledge“ moduliais, leidžiančiais atlikti eksperimentus nuo pagrindinių mokyklinių pamokų iki universitetinio lygio ir inžinerinio prototipų kūrimo. Specialios jungtys ir atvirojo kodo dizainas leidžia kurti dideles grandines, pridėti pasirinktinius komponentus ir atlikti RF eksperimentus; ateityje planuojama integracija su osciloskopais ir signalų generatoriais, kad atitiktų pramonės poreikius.

Privalumai

Šis pažangus rinkinys sujungia platų pasyvių ir aktyvių elektroninių komponentų asortimentą su specializuotomis plytelėmis ir jungtimis, kad būtų galima kurti sudėtingas, modulines grandines. Atvirojo kodo principas leidžia išplėsti ir pritaikyti komponentus, o įtrauktos RF dalys daro rinkinį unikalų radijo dažnių eksperimentams. Rinkinys suderinamas su „Brick'R'knowledge“ švietimo metodika ir palaiko praktinį mokymąsi įvairiais švietimo lygiais.

Tinka

• Pamokoms pradinėse ir vidurinėse mokyklose
• Universiteto laboratorijoms ir inžinerijos kursiniams darbams
• Praktiniam prototipų kūrimui ir mėgėjiškiems elektronikos projektams
• RF eksperimentams ir su signalais susijusiems projektams

Pagrindinės specifikacijos

• Modelis: „ALLNET ALL-BRICK-0223“ išplėstinis rinkinys, skirtas „Brick'R'knowledge“
• Turinys: 111 plytelių ir komponentų (žr. sąrašą žemiau)
• Svoris (rinkinio): 3,05 kg
• Prekės ženklas: ALLNET
• MPN: ALL-BRICK-0223
• EAN: 4038816041029

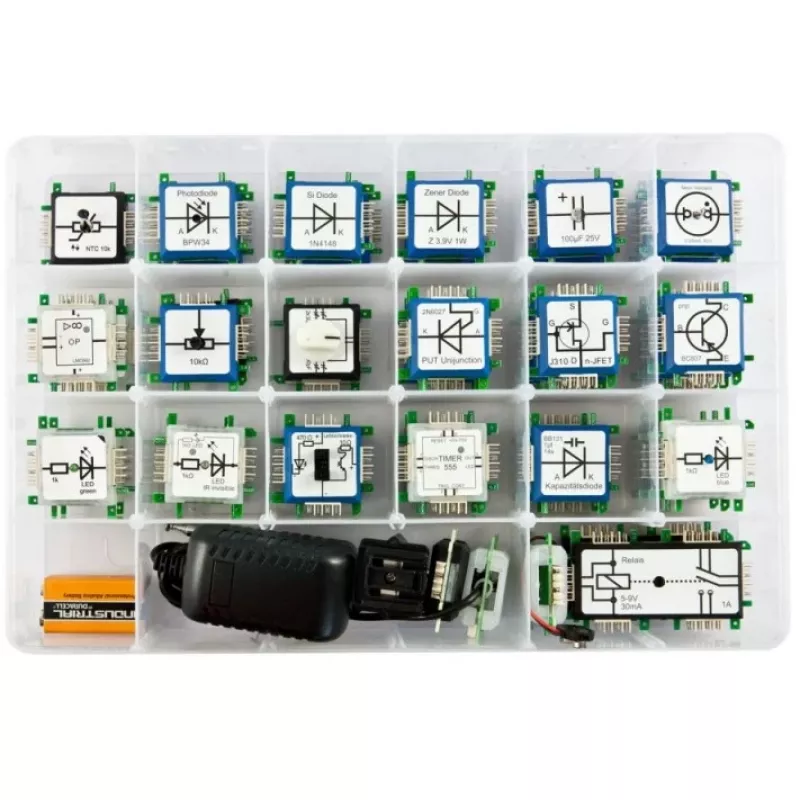

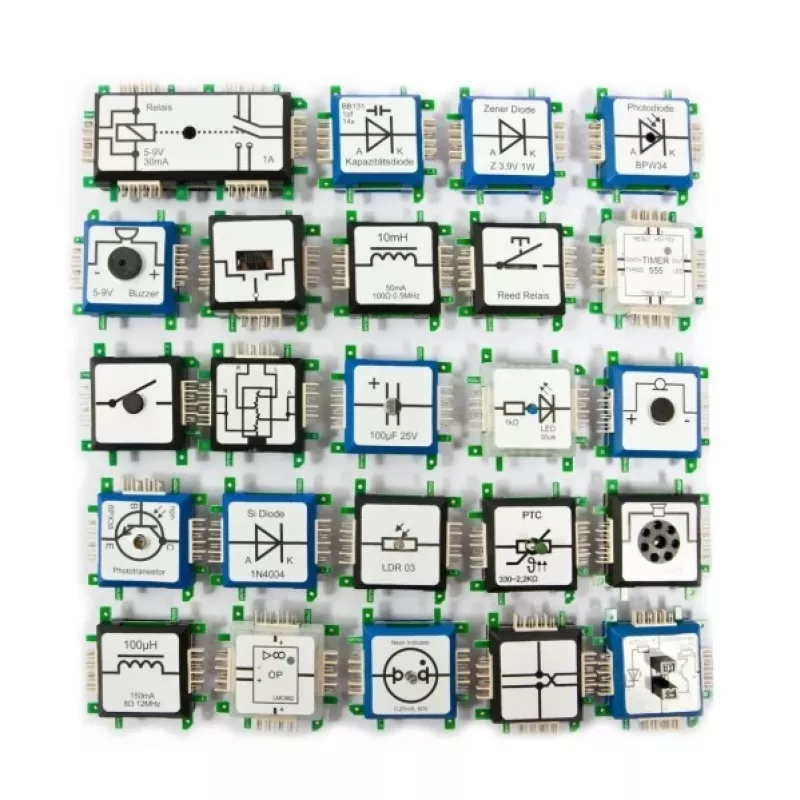

• Pagrindiniai komponentai: 3,5 mm stereo + mikrofono lizdas (4 polių), 9 V maitinimo adapteris su 1 A saugikliu ir įžeminimu, antena, baterijos adapteris, zvimbukas, fotodiodas BPW34, germanio diodas AA118, varaktorinis diodas BB131, standartiniai diodai (1N4004, 1N4148), zenerio diodas 3,9 V, kaitinamoji lempa, pažangaus rinkinio vadovas
• Kondensatoriai: keli fiksuoti ir kintami tipai (1 µF, 10 µF 25 V, 100 µF 25 V elektrolitinis, 100 nF 50 V, 10 nF, 1 nF, 33 pF; kintami 2x30 pF/2x300 pF, 2–30 pF, 9,8–60 pF)
• Šviesos diodai: mėlynas, geltonas, žalias, IR, raudonas; garsiakalbis; šviesos barjeras; mikrofonas
• IC ir puslaidininkiai: LM386, LMC662, 555 laikmatis, PUT 2N6027, JFET J310, MOS 2N7002, BC817, BC807, fototranzistorius BPX38
• Induktyvumai / ritės: 10 µH, 22 µH, 100 µH, 10 mH
• Relės: hermetinė relė ir dvi relės 8–12 V 30 mA
• Rezistoriai ir jutikliai: NTC 10k, PTC 2,2k, LDR fotorezistorius, įvairūs fiksuoti rezistoriai (100k, 100 Ω, 10k, 1k, 330 Ω, 4,7k)

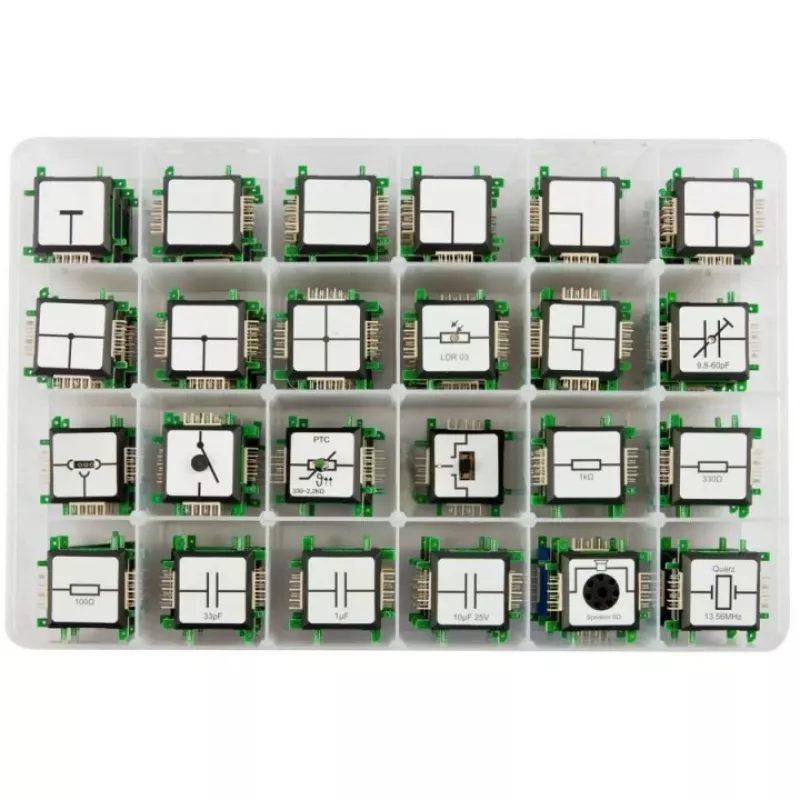

• Įvairūs: potenciometras 10 kΩ, zvimbukas, mygtukai, jungikliai, universali plytelė, kelios laidų sujungimo plytelės ir kryžminės / įžeminimo / kampinės linijos

Kaip naudoti

Vadovaukitės pridedamu pažangaus rinkinio vadovu, kad žingsnis po žingsnio surinktumėte modulius ir grandines. Pradėkite identifikuodami plyteles ir komponentus pagal jų ženklinimą ir vadovo inventorių. Naudokite specialias jungtis ir laidų sujungimo plyteles, kad sukurtumėte reikiamas grandinių topologijas; įdėkite aktyvius ir pasyvius komponentus į plytelių laikiklius pagal grandinių schemas. RF eksperimentams prijunkite anteną ir varaktoriaus / ritės derinius, kaip aprašyta instrukcijose. Maitinimą tiekkite per 9 V adapterį arba baterijos adapterį tik įsitikinę, kad jungtys teisingos. Integruodami papildomus ar pasirinktinius komponentus, gerbkite poliškumą ir gamintojo nurodytas vertes.

Rekomendacijos

Naudokite rinkinį tinkamai prižiūrimi mokymosi aplinkoje ir laikykitės standartinių saugos atsargumo priemonių: atjunkite grandines prieš keisdami komponentus, apribokite maitinimo įtampas iki vardinių verčių ir venkite trumpųjų jungimų. Atliekant RF ir osciloskopo darbus, palaikykite tinkamą įžeminimą ir ekranavimą ir, pritaikydami rinkinį matavimo įrangai, pasitarkite su vadovu.
