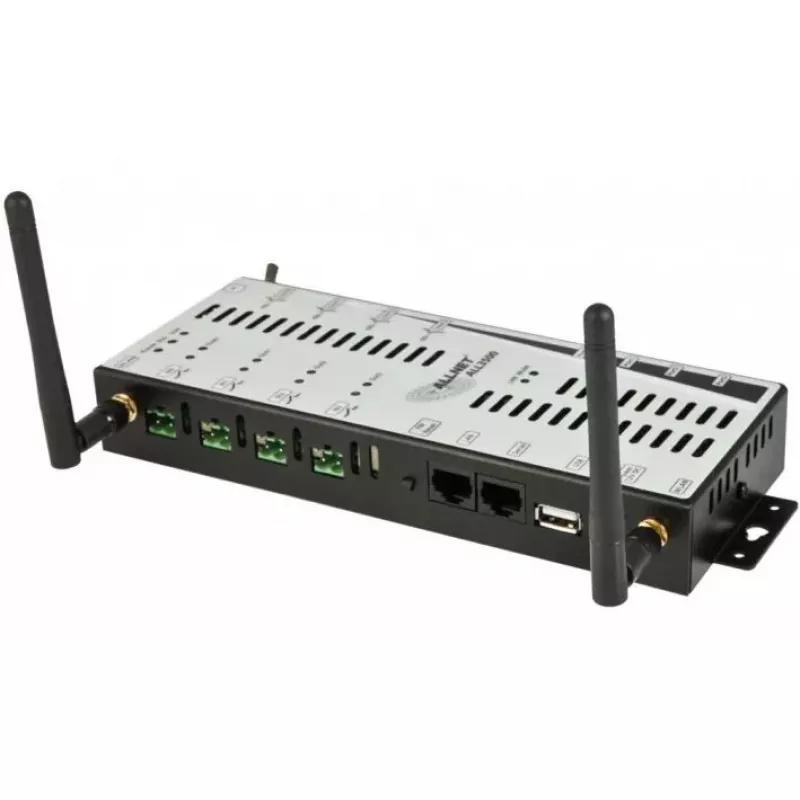

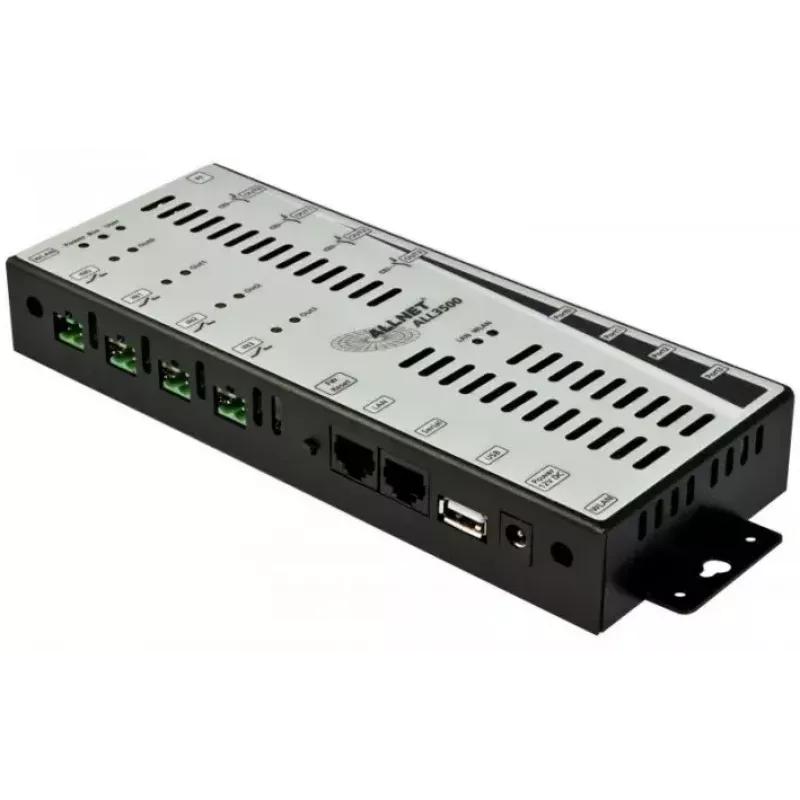

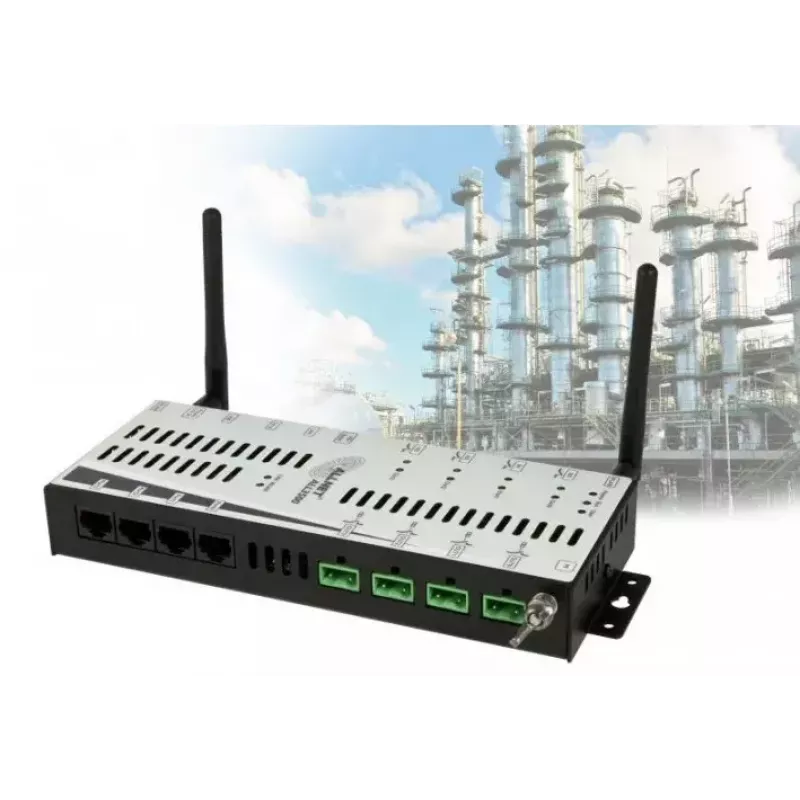

Išmaniojo namo centrinis valdymo blokas ALLNET ALL3500

ALLNET ALL3500 išmaniojo namo centrinis valdymo blokas yra pradinio lygio namų automatikos platforma, jungianti laidinį ir belaidį ryšį su GNU/Linux pagrindu veikiančia programine įranga. Sukurtas ALL5002 procesoriaus plokštės pagrindu, ALL3500 palaiko papildomų ALLNET modulių iš ALL3000/4000/5000 serijų integravimą ir suteikia žiniatinklio bei XML sąsajas nuotolinei prieigai, konfigūravimui ir integravimui į aukštesnio lygio sistemas.

Privalumai

Įrenginys pasižymi kompaktiška, ekonomiška konstrukcija su keturiais relės išėjimais, keturiais jutiklių/vykdiklių prievadais ir keturiais kontaktiniais įėjimais. Jis palaiko prieigą per Ethernet ir įtaisytąjį „Wi-Fi“, taip pat turi XML sąsają automatiniam duomenų gavimui ir valdymui. Moduliai jungiami per I2C tipo magistralę, naudojant standartinius RJ45/Cat5 kabelius iki 100 m, o maitinimas tiekiamas iš procesoriaus plokštės. USB prievadas leidžia integruoti išorines radijo technologijas, tokias kaip „Plugwise“ ir „EnOcean“.

Kam tinka

• Temperatūros ir drėgmės stebėjimui HACCP ir pavojaus scenarijuose
• Patalpų klimato valdymui su šildymo ir drėkinimo kontrole
• Dujų, potvynio ar dūmų pavojaus aptikimui ir automatiniam atsakui
• Laiku ir drėgme valdomam sodo laistymui
• Sąnaudomis grindžiamam valdymui naudojant išorinius galios matuoklius (pvz., ALL4950)
• Integravimui į SNMP arba XML pagrindu veikiančias stebėjimo sistemas

Pagrindinės specifikacijos

• Modelis: ALLNET ALL3500
• Procesoriaus plokštė: ALL5002, GNU/Linux programinė įranga
• Tinklas: Fast Ethernet, „Wi-Fi“ 802.11b/g/n
• Sąsajos: 4 relės išėjimai, 4 jutiklių/vykdiklių prievadai, 4 kontaktiniai įėjimai, USB, XML sąsaja
• Kabeliai: RJ45/Cat5 (I2C tipo magistralė) iki 100 m vienam moduliui
• Maitinimas: įėjimo įtampa 100–240 V, maks. galia 5 W (pagal gaminio duomenis)
• Matmenys (P×G×A): 220,4 × 80 × 30 mm (metalinis korpusas)
• Sertifikatai: atitinka RoHS reikalavimus

Kaip naudoti

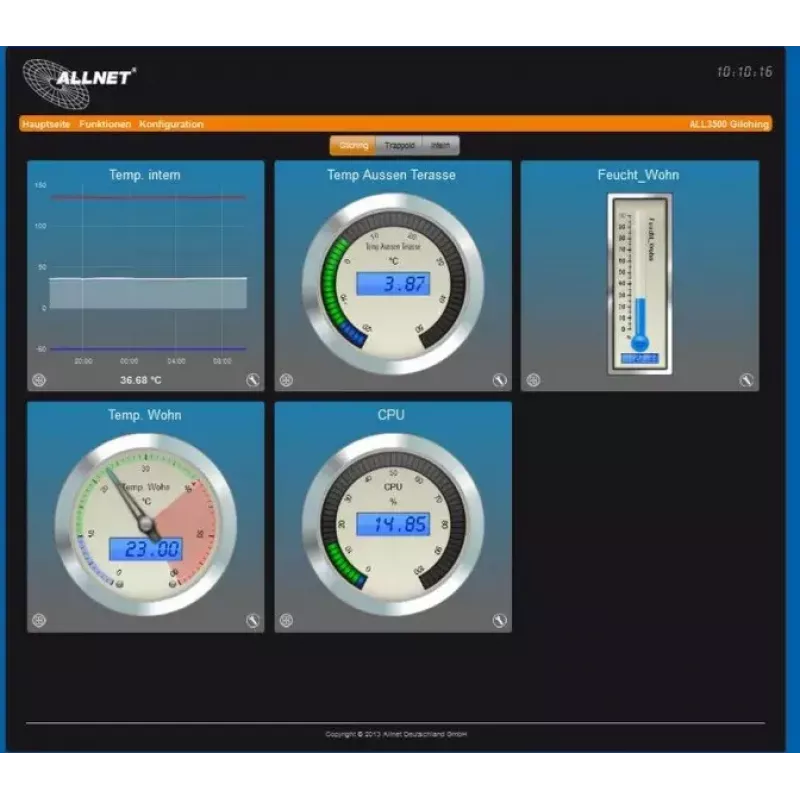

Įrenkite ALL3500 tinklo pasiekiamoje vietoje ir prijunkite prie savo LAN per Ethernet arba naudokite įtaisytąjį „Wi-Fi“. Prijunkite jutiklius, vykdiklius ar modulius prie keturių jutiklių prievadų, o išorinius modulius sujunkite standartiniais RJ45/Cat5 kabeliais (iki 100 m). Naudokite žiniatinklio sąsają reikšmėms skaityti, nustatymams konfigūruoti ir relėms valdyti rankiniu būdu arba pagal tvarkaraštį. Automatiniam integravimui naudokite XML sąsają matavimo duomenims gauti ir valdymo komandoms iš išorinės programinės įrangos ar stebėjimo sistemų siųsti.

Rekomendacijos

Pastatykite centrinį bloką sausoje, vėdinamoje vietoje su stabiliu tinklo ryšiu. Modulių jungtims naudokite kokybiškus Cat5/Cat5e kabelius ir įsitikinkite, kad moduliai yra ne toliau kaip 100 m kabelio ilgio ribose. Integruodami belaidžius jutiklius per USB, patikrinkite suderinamumą (palaikomi pavyzdžiai: „Plugwise“, „EnOcean“) ir reguliariai atnaujinkite programinę įrangą, kad užtikrintumėte saugumą ir sąveikumą.
