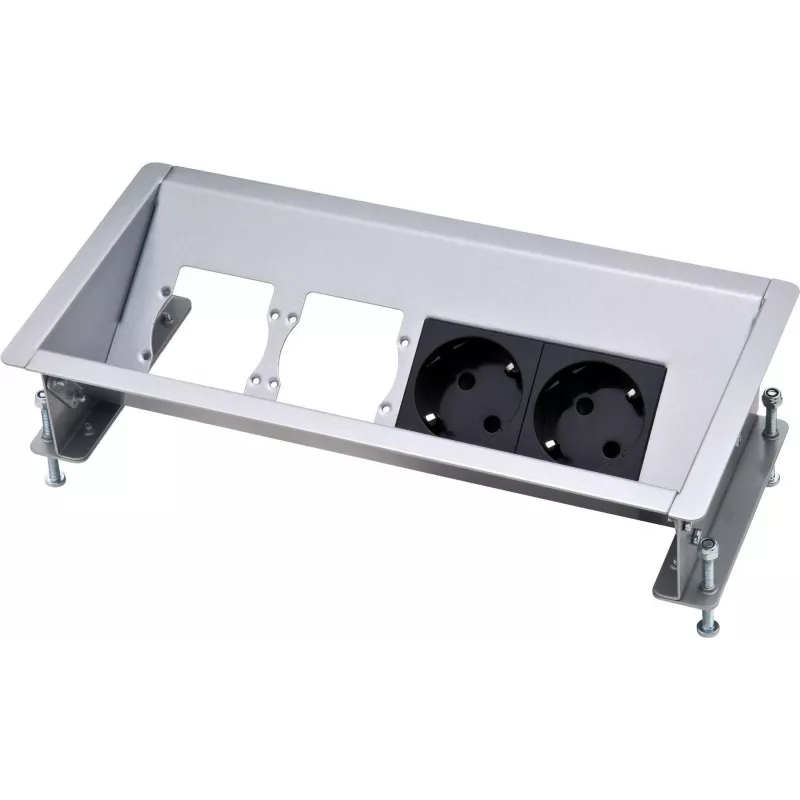

Išleidžiamoji dėžutė Type F Kindermann 5301170000 juoda sidabrinė

Atviras stalviršinis korpusas, skirtas keturioms adapterių plokštėms, integruojamoms į stalviršį. Suderinamos adapterių plokštės: 7444 000 xxx (50 x 50 mm). Įrenginyje yra du maitinimo moduliai ir du tušti moduliai, maitinimo jungtis atliekama per 3 kontaktų Wieland GST 18 kištuką. Korpusas padengtas milteliniu būdu, RAL 9006 sidabro apdaila, išoriniai matmenys 252 x 125 mm, montavimo gylis 82 mm; kampų spindulys 5 mm, reikalinga išpjova 240 x 107 mm.

Privalumai

Išleidžiamoji dėžutė sujungia kompaktišką pagrindą ir nedidelį montavimo gylį, kad būtų lengva integruoti į stalus ir stalviršius. Tiekiama su dviem maitinimo pozicijomis ir dviem tuščiais modulių lizdais, tai leidžia lanksčiai konfigūruoti su standartinėmis 50 x 50 mm adapterių plokštėmis. Wieland GST 18 jungtis užtikrina standartizuotą, saugų maitinimo prijungimą. Patvari milteliniu būdu dengta RAL 9006 paviršiaus danga užtikrina atsparumą korozijai ir neutralią išvaizdą, derančią su juoda ir sidabro apdaila.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite stalviršyje 240 x 107 mm išpjovą ir užtikrinkite bent 82 mm tarpą po paviršiumi montavimui. Įstatykite korpusą į išpjovą ir pritvirtinkite pagal baldų gamintojo instrukcijas. Įdėkite 50 x 50 mm adapterių plokštes (tipas 7444 000 xxx) į modulių lizdus pagal poreikį. Prijunkite maitinimą naudodami 3 kontaktų Wieland GST 18 kištuką prie pastato elektros tiekimo arba suderinamos paskirstymo sistemos.

Rekomendacijos

Prieš montavimą patikrinkite adapterių plokščių suderinamumą ir nutieskite kabelius vengdami staigių lenkimų. Užtikrinkite, kad Wieland GST 18 jungtį įrengtų kvalifikuotas elektrikas ir ji atitiktų vietinius elektros reglamentus.
