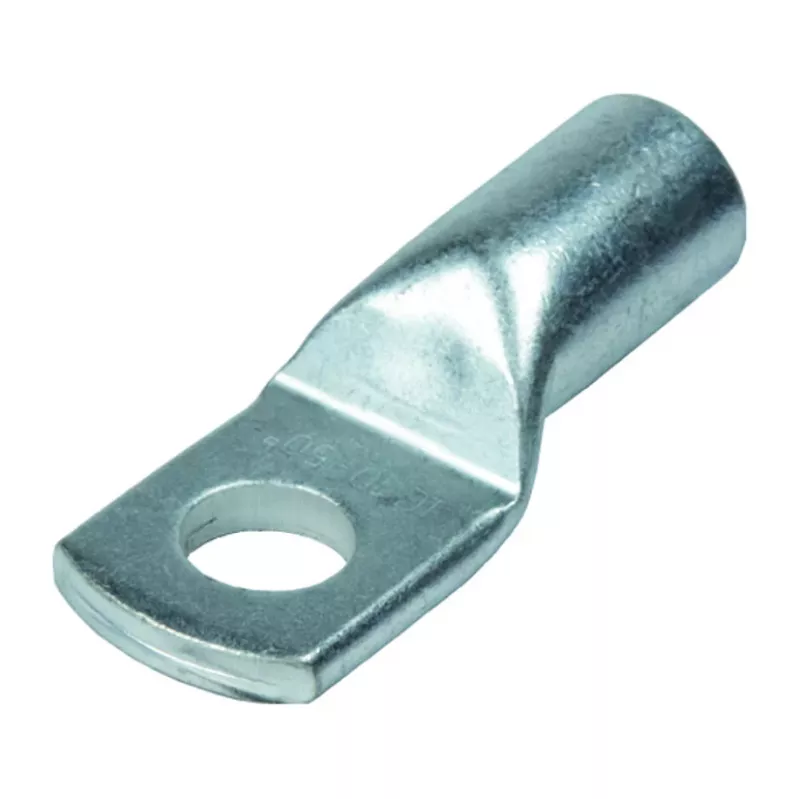

Intercable ICR5010 vamzdinis kabelio antgalis 50 mm² M10 skarduotas R serijos

Vamzdinis kabelio antgalis, skirtas patikimiems elektros jungimams elektros skirstymo ir pramoninėse sistemose. Jo skarduota elektrolitinio vario konstrukcija užtikrina puikų laidumą ir atsparumą korozijai, o piltuvo formos įvadas leidžia lengvai įstatyti 50 mm² varinius laidininkus. M10 varžto anga (10,5 mm skersmens) užtikrina patikimą jungimą prie gnybtų ar šynų, atitinka DIN 46235 standartą šešiakampiam presavimui.

Privalumai

ICR5010 pasižymi puikiomis elektrinėmis savybėmis dėl aukšto grynumo vario medžiagos ir galvaninio skardinimo, kuris apsaugo nuo oksidacijos ir palaiko mažą kontaktinę varžą. R serijos dizainas pasižymi standartiniu sienelės storiu, kuris subalansuoja mechaninį stiprumą ir efektyvų presavimą. Jis tinka lankstiems (5 klasės) ir standiems (1, 2 klasės) variniams laidininkams, todėl yra universalus įvairiems laidų poreikiams. Darbinės temperatūros diapazonas nuo -50°C iki +150°C ir įtampos nominalas iki 1000 V užtikrina tinkamumą sudėtingoms aplinkoms.

Tinka

• Elektros skirstymo sistemoms
• Pramoninėms mašinoms ir valdymo skydams
• Elektros instaliacijoms, kurioms reikia patikimų jungčių
• Variniams laidininkams, kurių skerspjūvis 50 mm²
• Programoms su M10 varžtų jungtimis

Pagrindinės specifikacijos

• Produkto tipas: vamzdinis kabelio antgalis
• Kabelio skerspjūvis: 50 mm²
• Varžto angos skersmuo: M10 (10,5 mm)
• Medžiaga: elektrolitinis varis (E-Cu), skarduotas
• Standartas: DIN 46235
• Presavimo tipas: šešiakampis presavimas
• Laidininkų suderinamumas: variniai laidininkai (1, 2, 5 klasės)
• Darbinės temperatūros diapazonas: nuo -50°C iki +150°C
• Įtampos nominalas: iki 1000 V
• Įvado tipas: piltuvo formos įvadas
• Vidinis kabelio įvado skersmuo: apytiksliai 9,5 mm
• Išorinis vamzdžio skersmuo: apytiksliai 14 mm
• Atitinka RoHS: taip

Rekomendacijos

Kad veiktų optimaliai, naudokite šešiakampio presavimo įrankį, atitinkantį antgalio dydį, ir laikykitės DIN 46235 presavimo rekomendacijų. Prieš presuodami įsitikinkite, kad laidininkas visiškai įstatytas į piltuvo formos įvadą. Jei skarduotas paviršius ilgą laiką buvo laikomas, prieš naudojimą jį gali reikėti lengvai nuvalyti, kad būtų užtikrintas optimalus laidumas.
