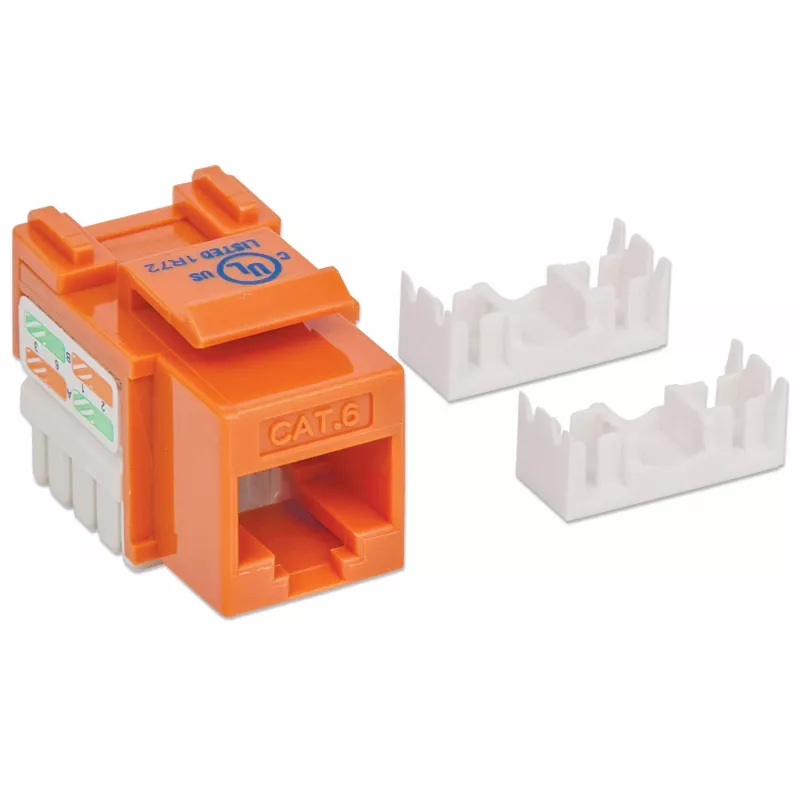

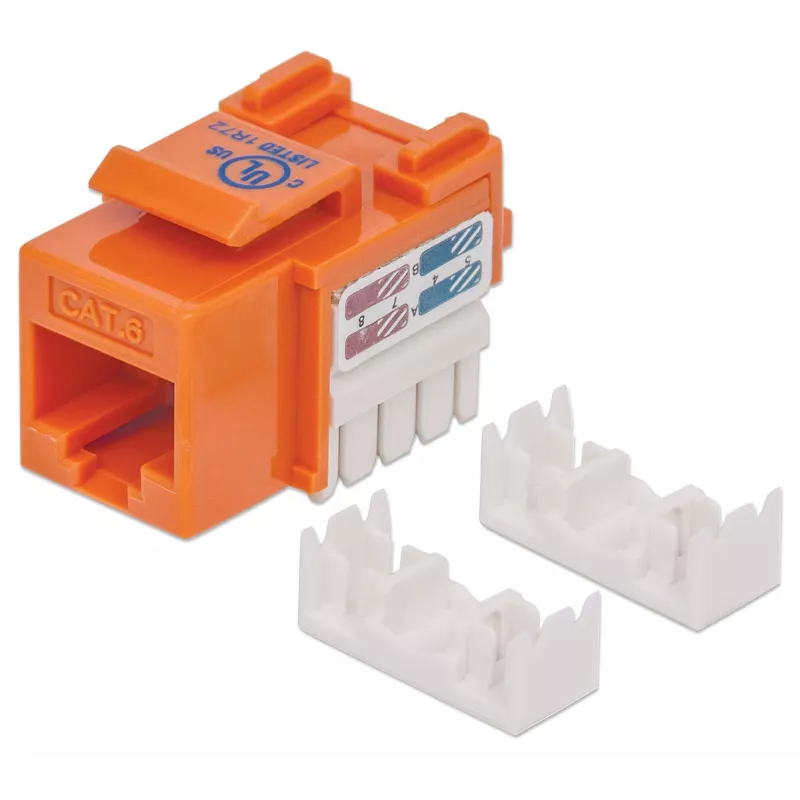

Intellinet Keystone Jack, Cat6, UTP, Punch-down, Oranžinis

„Intellinet Keystone Jack Cat6 UTP Punch-down“ (modelis 210775) yra Cat6 UTP „keystone“ lizdas oranžinės spalvos, skirtas patikimoms laidinėms eterneto jungtims. Jo plokščia 8 padėčių 8 laidininkų (8P8C) konstrukcija tinka standartinėms sieninėms plokštėms ir priima RJ-45 jungtis. Dėl kompaktiškų matmenų (18 mm P × 28,3 mm G × 20,8 mm A) ir lengvo dizaino jis tinka tiek namų tinklo įrengimui, tiek didesnei struktūrizuotai kabelių infrastruktūrai.

Privalumai

Šis Cat6 „keystone“ lizdas atitinka pramonės našumo standartus, taikomus Gigabit Ethernet, ir siūlo ekonomišką sprendimą UTP kabeliams užbaigti. „Punch-down“ konstrukcija suderinama su standartiniais 110 tipo įspaudimo įrankiais, todėl užtikrina greitą montavimą ir nuoseklius sujungimus. Galimos įvairios spalvos, įskaitant pateiktą oranžinį vienetą, todėl galima lengvai koduoti tinklo trasas spalvomis ir tvarkingai organizuoti paskirstymo skydus bei sienines plokštes.

Tinka

• Namų ir mažo biuro tinklo įrengimui
• Struktūrizuotai kabelių sistemai biuruose ir duomenų spintose
• Paskirstymo skydų ir sieninių plokščių sujungimams
• Spalvomis koduotoms tinklo laidų schemoms

Pagrindinės specifikacijos

• Prekės ženklas: INTELLINET
• Modelis / MPN: 210775
• Gaminio tipas: Cat6 UTP „keystone“ lizdas, įspaudžiamas
• Jungties formatas: 8P8C (suderinama su RJ-45)
• Spalva: oranžinė
• Matmenys: 18 mm (P) × 28,3 mm (G) × 20,8 mm (A)
• Svoris: 0,01 kg
• EAN: 766623210775

Kaip naudoti

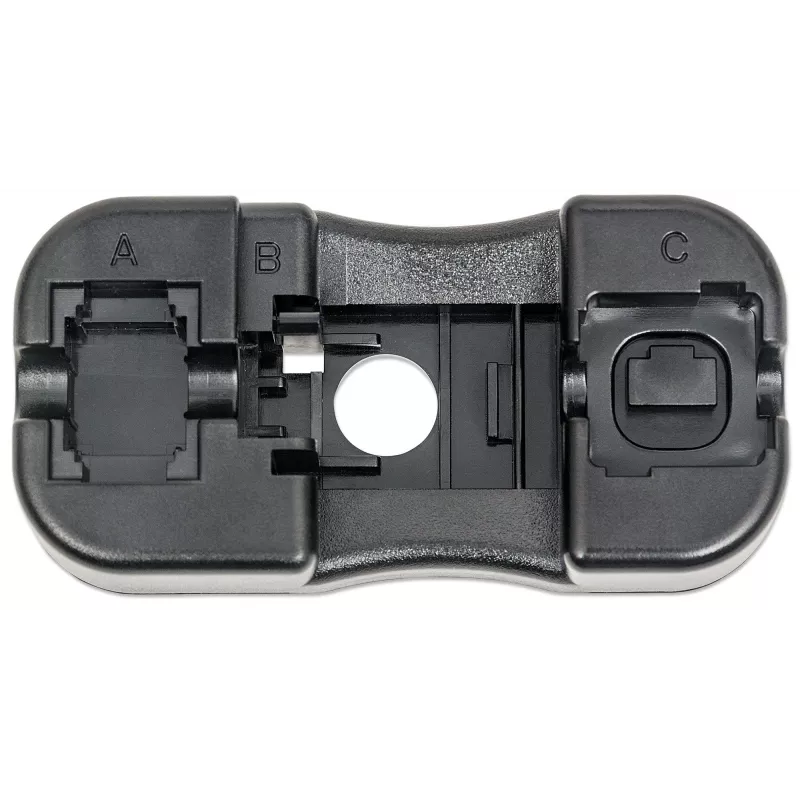

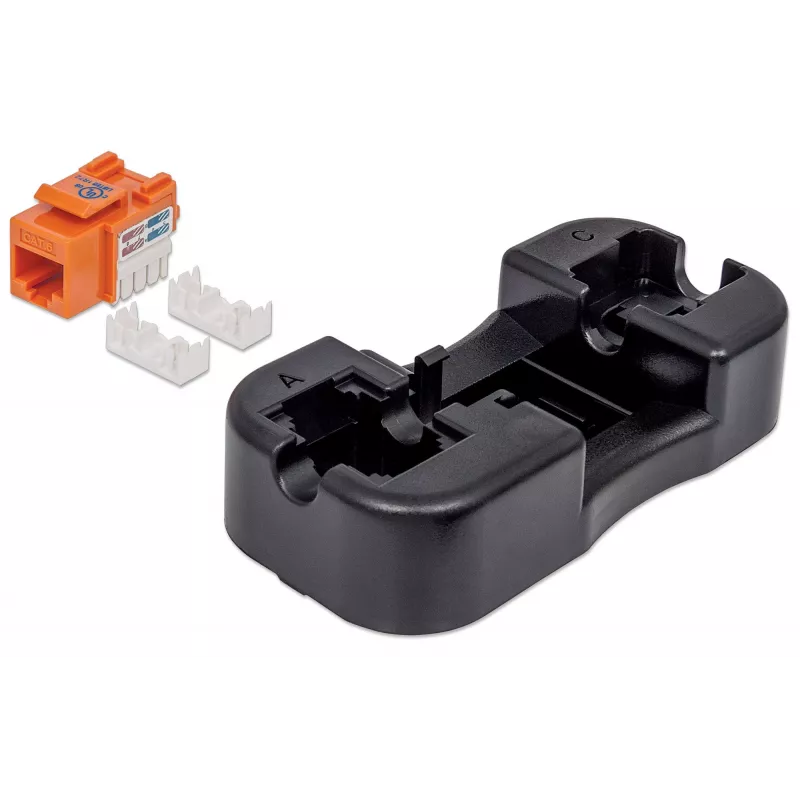

Nuimkite UTP kabelio apvalkalą pagal standartinę kabelių montavimo praktiką, atskirkite ir išdėliokite poras pagal pasirinktą laidų schemą (568A arba 568B) ir įkiškite kiekvieną laidininką į atitinkamą „keystone“ lizdo įspaudimo angą. Naudokite 110 tipo įspaudimo įrankį, kad švariai užbaigtumėte laidininkus ir nukirptumėte perteklinį laidą. Įspauskite „keystone“ lizdą į suderinamą sieninę plokštę arba paskirstymo skydo modulį ir prijunkite RJ-45 kištuką prie priekinio prievado.

Rekomendacijos

Geriausiems rezultatams pasiekti naudokite šį Cat6 „keystone“ lizdą su Cat6 kategorijos komutaciniai kabeliais ir laikykitės 568A arba 568B laidų standartų. Užtikrinkite tinkamą kabelių tvarkymą ir venkite staigių lenkimų ar kabelio įtempimo šalia sujungimo taško, kad išlaikytumėte signalo vientisumą.
