Intellinet 502375 laidų jungtis RJ-45 permatoma

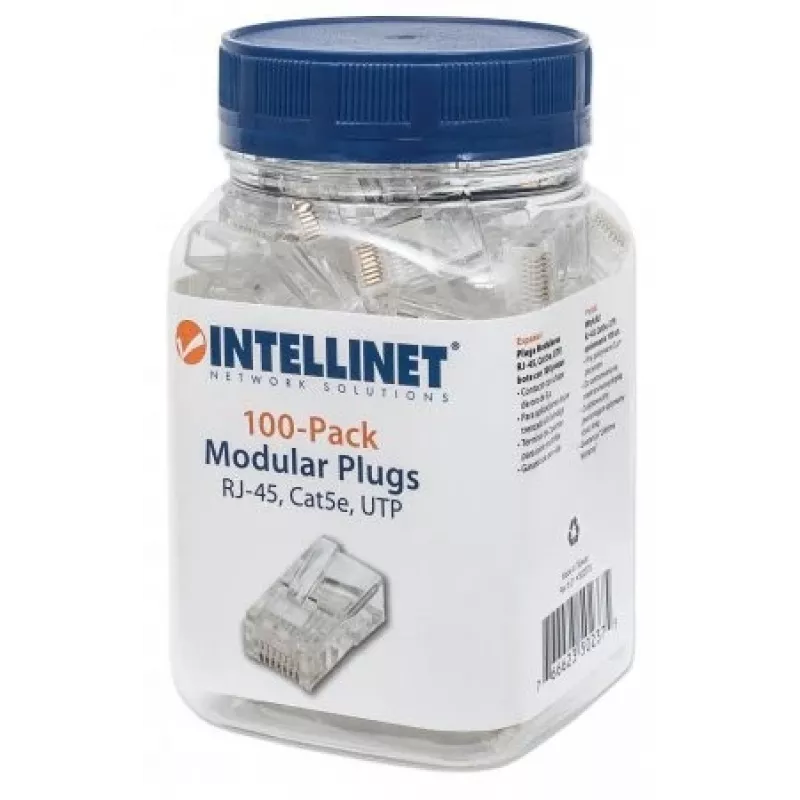

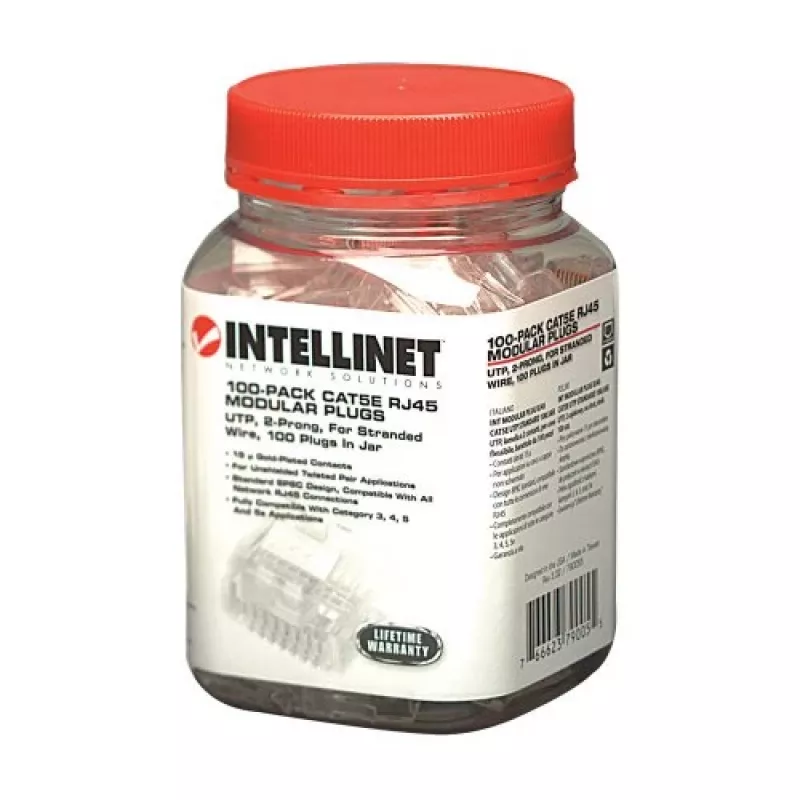

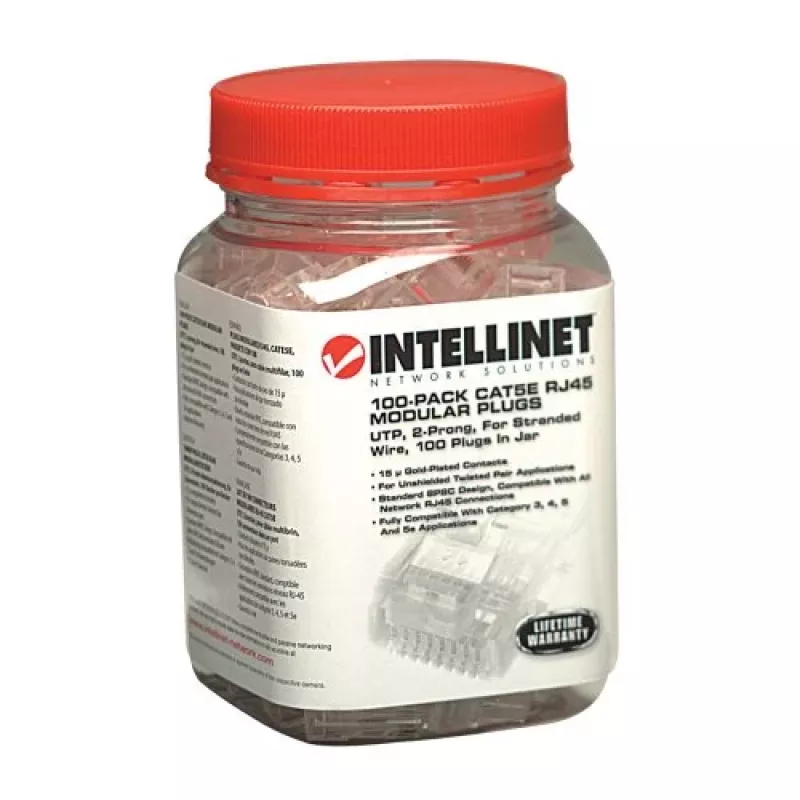

„Intellinet 502375“ RJ-45 laidų jungtis – tai permatomas modulinis kištukas, skirtas neekranuotų vytos poros (UTP) tinklo kabelių užbaigimui. Turi 3 µm auksu dengtus kontaktus ir 2 smaigų gnybtą, optimizuotą daugiagyslei vielai, užtikrinant patikimą elektrinį ryšį standartinėse Ethernet instaliacijose. Kiekvienoje pakuotėje yra 100 jungčių, tinkančių apvaliems kabeliams ir įprastoms tinklo užduotims.

Privalumai

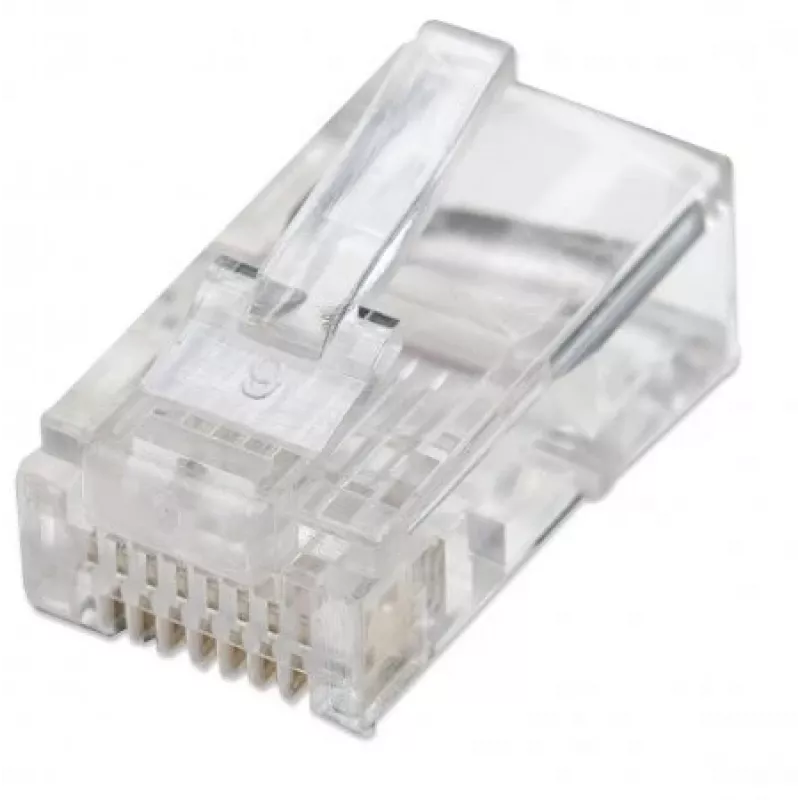

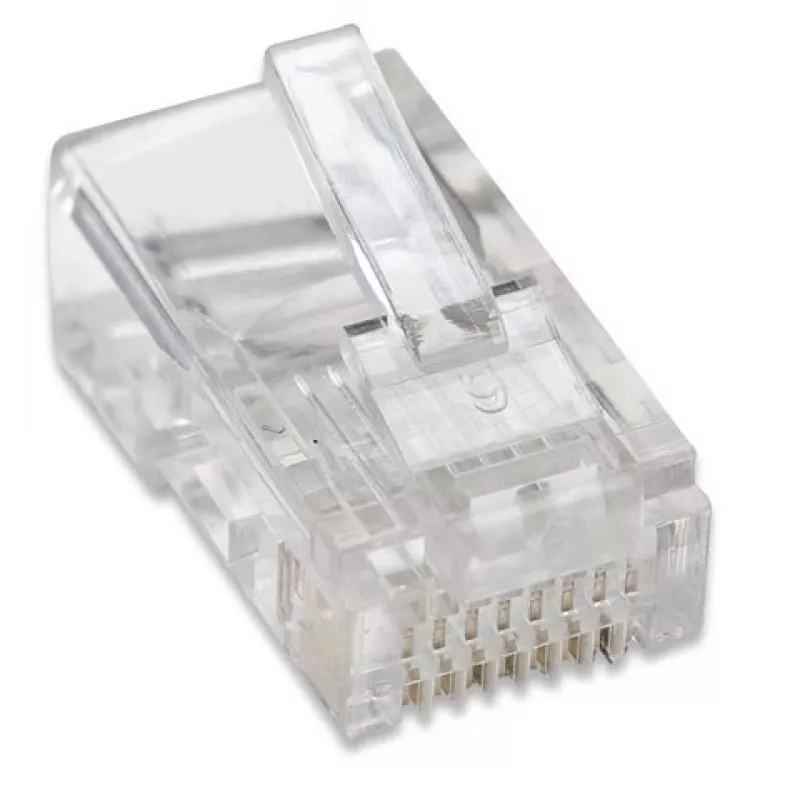

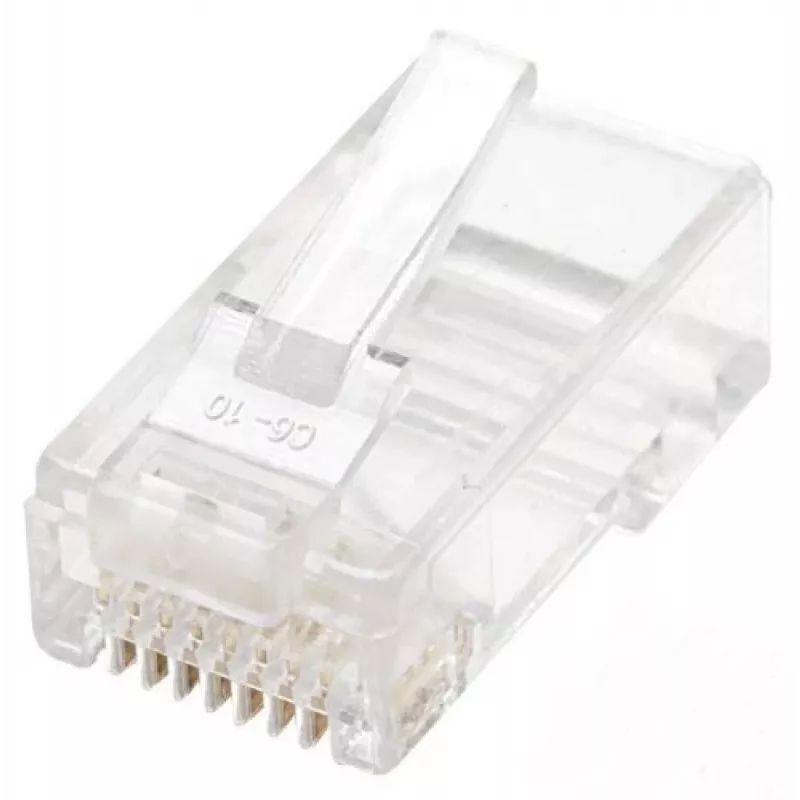

Permatomas korpusas leidžia vizualiai patikrinti laidininkų išsirikiavimą užbaigimo metu, o auksu dengti kontaktai mažina oksidaciją ir gerina ilgalaikį signalo vientisumą. 2 smaigų gnybtas skirtas daugiagyslei vielai, užtikrinant saugų kontaktą su atskirais laidininkais. Kompaktiškas modulinis dydis tinka standartiniams RJ-45 lizdams ir suderinamas su įprastais užspaudimo įrankiais, naudojamais tiek profesionaliose, tiek namudininkų sąlygose.

Tinka

• UTP Ethernet kabelių užbaigimui namų ar biuro tinkluose
• Lauko laidų sujungimui ir montavimo darbams vietoje
• Sugadintų ar pakeičiamų RJ-45 kištukų ant pataisų kabelių taisymui
• „Pasidaryk pats“ (DIY) tinklo projektams ir mažo masto struktūriniam kabeliavimui

Pagrindinės specifikacijos

• Kontaktų danga: 3 µm aukso
• Kabelio suderinamumas: neekranuota vytos poros (UTP), apvalus kabelis
• Laidininko tipas: daugiagyslės vielos palaikymas su 2 smaigų gnybtu
• Korpusas: permatomas plastikas laidininkų matomumui
• Pakuotės turinys: 100 jungčių pakuotėje

Kaip naudoti

Nuimkite UTP apvalaus kabelio išorinį apvalkalą, kad atidengtumėte vytos poros, išvyniokite ir sulygiuokite laidininkus pagal pageidaujamą laidų standartą (T568A arba T568B). Visiškai įkiškite laidus į permatomą RJ-45 jungtį, kad kiekvienas laidininkas atsidurtų po atitinkamu kontaktu ir būtų matomas per korpusą. Naudokite tinkamą RJ-45 užspaudimo įrankį, kad suspaustumėte kištuką, kuris įtvirtina 2 smaigų gnybtus į daugiagyslius laidininkus ir užfiksuoja kištuką ant kabelio. Po užspaudimo patikrinkite kabelio testeriu vientisumą ir teisingą išvadų išdėstymą.

Rekomendacijos

Norint optimalių rezultatų, naudokite kokybišką užspaudimo įrankį, suderinamą su moduliniais RJ-45 kištukais, ir išbandykite kiekvieną užbaigtą kabelį tinklo kabelio testeriu. Stenkitės per daug nenuimti apvalkalo ir išlaikykite tinkamą laidininkų išlygiavimą, kad išvengtumėte ryšio sutrikimų. Šios jungtys skirtos neekranuotam naudojimui; nenaudokite jų ekranuotų kabelių užbaigimui, kai reikalingas ekranuotas RJ-45 kištukas.
