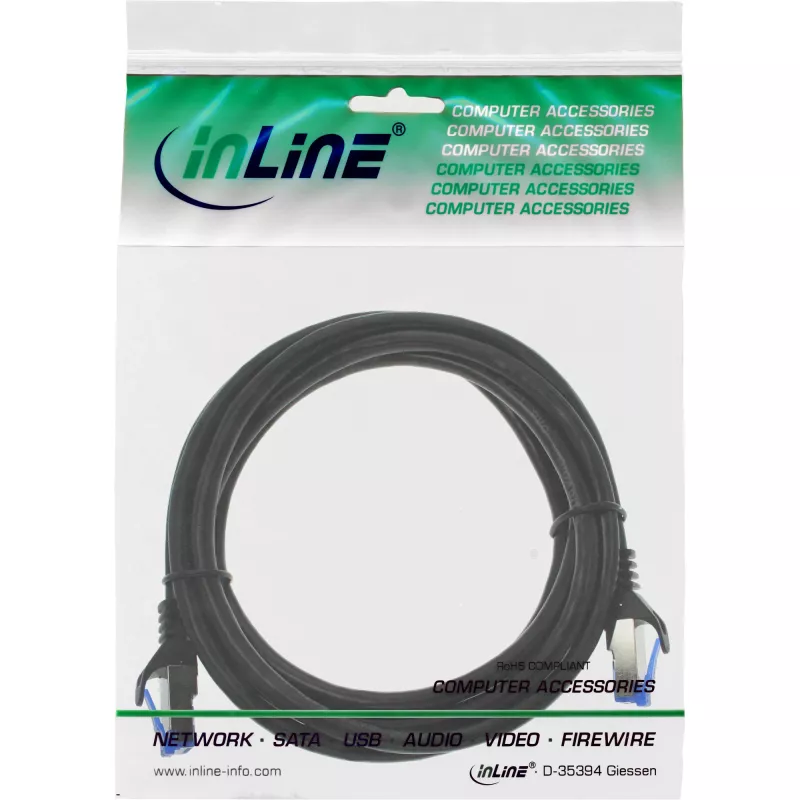

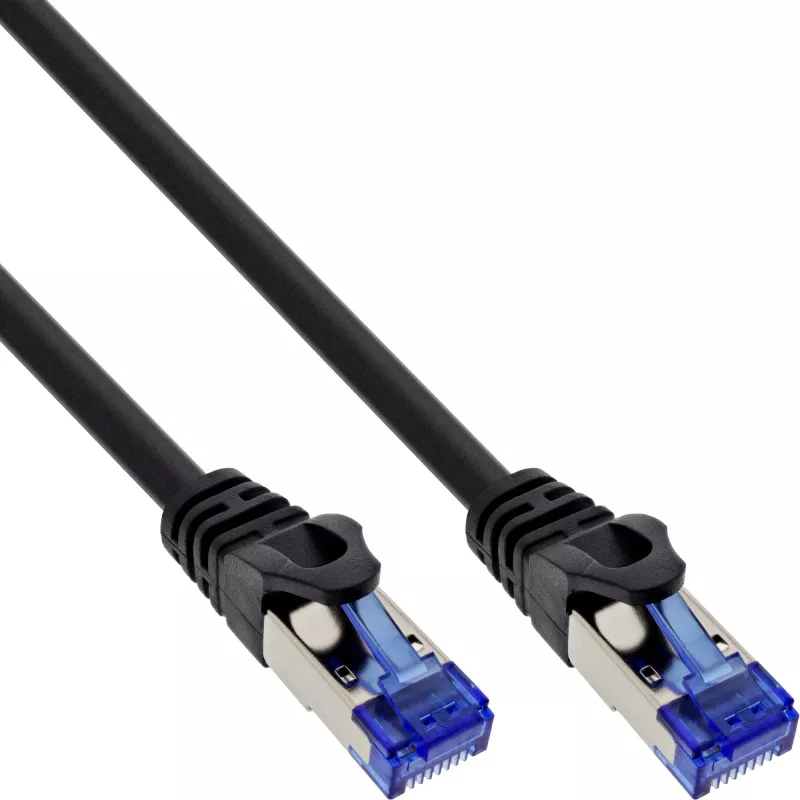

InLine šarvuotas komutacinis kabelis, U/FTP, Cat.6A, juodas, 1,5 m

InLine® Cat.6A šarvuotas komutacinis kabelis (1,5 m, juodas) yra patvarus U/FTP Ethernet kabelis, skirtas reiklioms tinklo instaliacijoms. Jis sujungia vidinį SUS204 nerūdijančio plieno apvalkalą ir labai elastingą PVC išorinę movą su pilnu ekranavimu ir HDPE šerdies izoliacija, kad užtikrintų mechaninę apsaugą ir signalo vientisumą aplinkoje, veikiamoje intensyvaus pėsčiųjų srauto, oro sąlygų, kenkėjų ar graužikų. Kabelis yra užbaigtas visiškai ekranuotais 8P8C (RJ-45) kištukais su 50 µ" auksuotais kontaktais ir palaiko PoE iki 90 W patikimam didelės spartos duomenų perdavimui.

Privalumai

Šarvuota konstrukcija suteikia didesnį mechaninį stiprumą ir atsparumą slėgiui bei pažeidimams, o pilnas U/FTP ekranavimas ir HDPE izoliacija palaiko signalo kokybę ir mažina elektromagnetinius trukdžius. Auksuoti kontaktai pagerina laidumą ir atsparumą korozijai. Kabelis atlaiko montavimo ir eksploatavimo temperatūrų diapazonus, tinkamus vidaus ir kai kurioms apsaugotoms lauko instaliacijoms, ir atitinka Cat.6A iki 500 MHz veikimo reikalavimus.

Tinka

• Didelės spartos Ethernet jungtims atšiaurioje aplinkoje
• Laikinoms ir nuolatinėms instaliacijoms renginiuose (parodose, koncertuose)
• Apsaugotoms lauko jungtims, pvz., skelbimų lentoms ir reklaminiams ženklams
• PoE/PoE+/PoE++ maitinamiems įrenginiams (iki 90 W)

Pagrindinės specifikacijos

• Kabelio tipas: Cat.6A U/FTP
• Ilgis: 1,5 m
• Laidininkas: 28 AWG
• Izoliacija: HDPE
• Vidinis apvalkalas: SUS204 (nerūdijantis plienas)
• Išorinė mova: Labai elastingas PVC
• Išorinis skersmuo: 7,3 mm (OD)
• Jungties tipas: 8P8C (RJ-45), visiškai ekranuotas užspaudžiamas kištukas
• Kontaktai: 50 µ" auksuoti
• Pralaidumas: 500 MHz
• Varža: 100 Ω
• Talpa: 5600 pF/100 m
• Skildimo vėlinimas: ≤ 545 ns/100 m
• Vėlinimo skew: ≤ 45 ns/100 m
• Laidininko nuolatinės srovės varža: ≤ 28,4 Ω/100 m
• Nominali įtampa: 30 V
• PoE palaikymas: iki 90 W
• Atsparumas jėgai (trumpalaikis slėgis): 2000 N; (ilgalaikis): 500 N
• Temperatūros diapazonas: montavimo 0 iki 50 °C; eksploatavimo -20 iki 60 °C
• Sertifikavimas: Išlaiko Fluke DSX 8000 kanalo testą

Kaip naudoti

Prijunkite InLine® Cat.6A komutacinį kabelį tarp RJ-45 prievadų tinklo įrenginiuose, tokiuose kaip komutatoriai, maršrutizatoriai, pataisų skydai ar PoE galiniai taškai. Užtikrinkite, kad jungtys būtų visiškai įkištos, o ekranuoti kištukai susijungtų su ekranuota įranga ar pataisų skydais, kad išlaikytų įžeminimo tęstinumą. Nutieskite kabelį vengdami aštrių lenkimų ir suspaudimo taškų; paisykite minimalaus lenkimo spindulio ir pritvirtinkite tinkamais raiščiais, kurie nesuspaudžia šarvavimo.

Rekomendacijos

Optimaliam veikimui naudokite kabelį nurodytose temperatūros ribose ir venkite ilgalaikio tiesioginių saulės spindulių ar stovinčio vandens poveikio. Naudojant PoE, patikrinkite įrenginių galios biudžetus ir jungties nominalus. Instaliacijoms, kurioms reikalingas nuolatinis lauko poveikis, nepaisant šarvuotos konstrukcijos, pasirūpinkite papildoma apsauga nuo oro sąlygų arba kabelių loviu.
