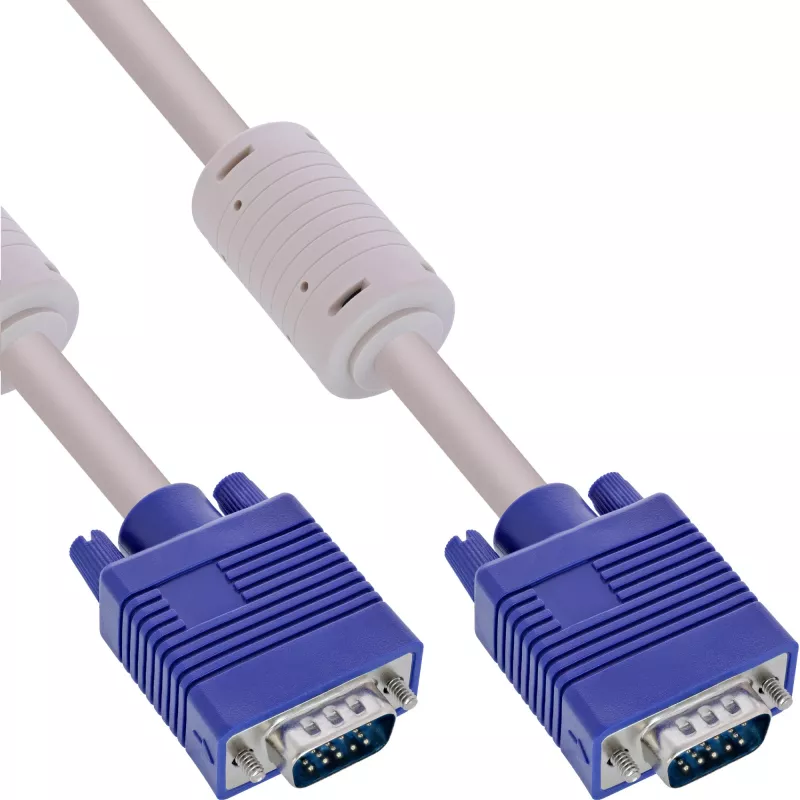

InLine S-VGA laidas 15 HD pilkas kištukas / kištukas 3 m

„InLine S-VGA kabelis 15 HD“ (3 m) yra dvigubai ekranuotas vaizdo laidas, skirtas patikimam analoginių VGA signalų perdavimui tarp įrenginių su 15 kontaktų VGA prievadais. Laide yra trys viengubai ekranuotos bendraašės gyslos RGB signalams ir septynios papildomos duomenų linijos; jis užbaigtas 15 kontaktų kištukas–kištukas SVGA jungtimis su 1:1 išvedžiojimu (9 kontaktas nesujungtas). Jungčių korpusai yra mėlyni pagal PC99 spalvinį standartą, kad būtų lengviau atpažinti prievadus.

Privalumai

Dvigubas ekranavimas ir atskiros bendraašės gyslos RGB kanalams mažina trikdžius ir padeda išlaikyti signalo vientisumą per 3 m ilgį. Auksu dengti kontaktai užtikrina didesnį kontaktų patikimumą ir atsparumą korozijai. 1:1 išvedžiota 15 kontaktų jungtis garantuoja suderinamumą su standartiniais VGA/SVGA prievadais.

Tinka

• Stacionarių kompiuterių prijungimui prie monitorių
• Nešiojamųjų kompiuterių ar medijos leistuvų prijungimui prie projektorių su VGA įvestimi
• VGA atkarpų prailginimui darbo vietose ar posėdžių salėse

Pagrindinės specifikacijos

• Jungties tipas: 15 kontaktų VGA (kištukas) į 15 kontaktų VGA (kištukas), 1:1 išvedžiojimas (9 kontaktas nesujungtas)
• Laido ilgis: 3 m
• Laido konstrukcija: 3 viengubai ekranuotos bendraašės linijos (RGB) + 7 duomenų linijos; bendras dvigubas ekranavimas
• Kontaktų danga: auksu dengti kontaktai
• Spalva: smėlio spalvos korpusas su mėlynais jungčių gaubtais (PC99 standartas)

Kaip naudoti

15 kontaktų jungtis sulygiuokite su atitinkamais VGA prievadais savo įrenginiuose ir švelniai įkiškite. Užveržkite jungtis prisukamaisiais varžtais, kad užtikrintumėte stabilų ryšį. Naudokite laidą analoginiams vaizdo signalams perduoti; jokių papildomų tvarkyklių ar maitinimo nereikia. Jei jūsų įrenginys naudoja 9 kontaktą ID ar maitinimui, patikrinkite suderinamumą, nes šiame laide 9 kontaktas nesujungtas.

Rekomendacijos

Kad signalo kokybė būtų optimali, venkite tiesti VGA laidą lygiagrečiai su maitinimo kabeliais ir laikykitės tinkamo laido ilgio pagal raiškos reikalavimus – trumpesnės atkarpos padeda išsaugoti aukštesnės raiškos signalus. Laikykite laidą be staigių lenkimų ir venkite aštrių įlinkių, kad prailgintumėte tarnavimo laiką.
