InLine RMA-0042 nekategorizuotas InLine RMA-0042 RMA-22-A68-BAX-N1 Triton

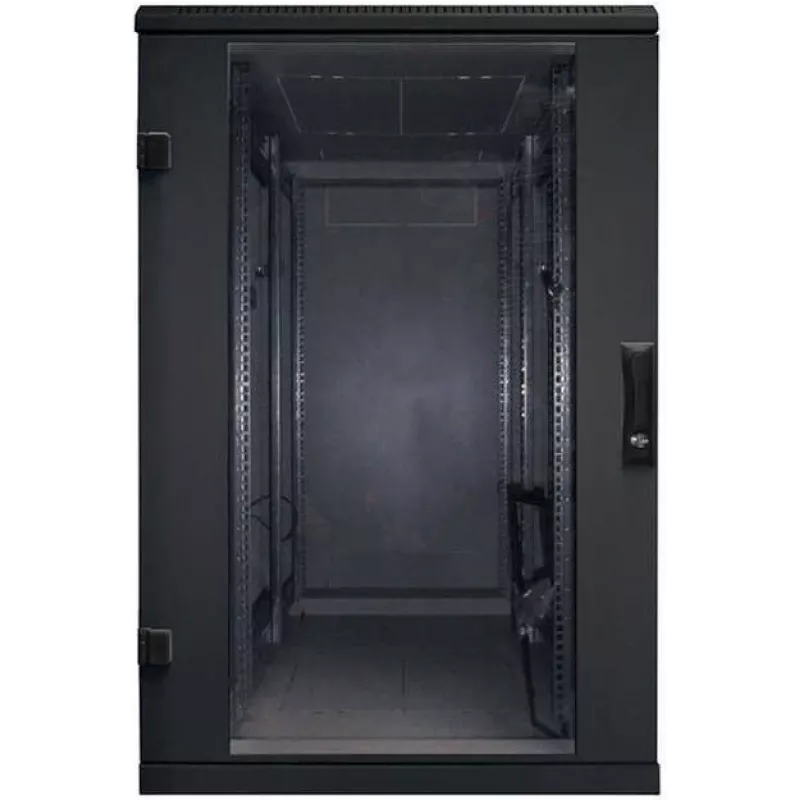

Suvirinta ant grindų statoma skirstomoji spinta su nuimamais šoniniais ir galiniu skydais, IP20, keliamoji galia 800 kg Naujos kartos N1 RMA laisvai statomų skirstomųjų dėžių serijoje panaudoti naujoviški rėmo konstrukcijos elementai, leidžiantys pasiekti 800 kg keliamąją galią visiems dydžiams išlaikant konstrukcijos tvirtumą. Aukštas konstrukcijos stabilumas RMA turi tvirtą suvirintą konstrukciją. Aukšta darbo kokybė ir naujausios technologijos užtikrina puikią spintos išvaizdą. Dvigubos durys sumontuotos su įkabinamais vyriais. Lankstus durų atidarymas Vyrių sistema leidžia duris atidaryti beveik 180° kampu. Durys lengvai nuimamos ir galima pakeisti durų vyrio pusę. Triton svirtinės rankenos Laisvai stovinčių skirstomųjų spintų pasukamas svirtines rankenas gaminame patys. Pakeitus plastikinį modulį (nėra priedų pakuotėje), galima naudoti pusiau cilindrinę užrakto šerdį (pasirenkamas priedas). Patentas: PUV 2013-27443 Reguliuojami vertikalūs fiksavimo bėgeliai Vertikalūs 19" rastriniai bėgeliai yra tolydžiai reguliuojami per visą korpuso gylį. Tai palengvina komponentų montavimą ir kabelių tvarkymą. Nuimami šoniniai ir galinis skydai RMA turi suvirintą rėmą ir nuimamus šoninius skydus. Kaip ir galinis skydas, jie standartiškai tvirtinami prie rėmo vienodo rakto užraktais. Specialios durys ventiliacijos įrenginiams Šio tipo skirstomajai spintai galima užsakyti specialias vientiso metalo lakšto duris, skirtas RAx-CH-X0x-X3 ventiliacijos įrenginių montavimui. Daugiau informacijos rasite skyriuje Aktyvi ventiliacija. Išlaužiamos plokštės Kabelių įvadai galinėje skirstomosios dalyje uždengti išlaužiamomis aklinėmis plokštėmis. Jas galima apsaugoti nuo dulkių naudojant šepetėlio juostelę. Plastikinis rėmas apsaugo kabelius nuo pažeidimų (abi dalys yra priedų pakuotėje). Anga ventiliacijos įrenginiui Didelė anga su išlaužiamąja plokšte leidžia Triton ventiliatoriaus skydą sumontuoti ir išimti iš išorės be varžtų. Riedučiai, išlyginamosios kojelės, cokolis Skirstomąją spintą galima montuoti ant išlyginamųjų kojelių (yra priedų pakuotėje), prireikus naudojant pasirenkamą cokolio, riedučių arba sunkiasvorių riedučių su atraminiu rėmu įrangą. Galinis skydas Nuimami šoniniai ir galinis skydai standartiškai turi tuos pačius vienodo rakto užraktus kaip ir priekinės durys. Vėdinimo angos rėme RMA skirstomosios spintos turi vėdinimo angas rėme, skirtas aušinimo oro tiekimui sumontuotiems komponentams. Aušinimą galima pagerinti sumontavus ventiliacijos įrenginį. Įžeminimas Visos nuimamos dalys tarpusavyje sujungtos ir įžemintos pagal atitinkamų standartų reikalavimus. Lankstus rėmas (taikoma 800 mm pločio skirstomosioms spintoms) Sistema leidžia montuoti reguliuojamus vertikalius montavimo bėgelius 19", 21" ir 23" atstumais, priklausomai nuo naudojamos technologijos. Centrinė vertikalių montavimo bėgelių pora Skirstomosioms spintoms, kurių gylis didesnis nei 800 mm, standartiškai tiekiama trečia vertikalių montavimo bėgelių pora, kuri dėl atviro profilio netrukdo montuoti gilesnių komponentų. Trumpesnius komponentus galima tvirtinti prie centrinių vertikalių naudojant įvairių tipų atramas (pasirenkami priedai). Pasukamas rėmas 800 mm pločio RMA ir RZA skirstomąsias spintas galima sumontuoti su pasukamu rėmu, kurio keliamoji galia 150 kg. Maksimalus 19" priedų montavimo gylis yra 330 mm. 19" ant grindų statoma skirstomoji spinta su IP20 apsaugos laipsniu Skirstomojoje spintoje yra 4 (6, jei spinta gilesnė nei 800 mm) reguliuojami vertikalūs fiksavimo bėgeliai komponentams montuoti. Skirstomosios spintos konstrukcija: suvirinta plieninė konstrukcija su nuimamomis sienelėmis, viengubos arba dvigubos durys iš vientiso metalo lakšto, perforuotos (80 % ir 86 % oro pralaidumas) arba stiklinės durų versijos su 4 mm storio grūdintu saugos stiklu. Jos gali būti montuojamos priekinėje arba galinėje skirstomosios spintos pusėje. Didžiausia leistina atskirų durų apkrova yra 20 kg. Mažiausias dangos storis yra 65 µm. Šios spintos skirtos duomenų ir telekomunikacijų sistemų bei jų paskirstymo sistemų montavimui. Skirstomasis rėmas ir visos nuimamos dalys (šoniniai ir galinis skydai, durys ir kt.) yra sujungtos įžeminimo kabeliais, kurie turi būti tinkamai pritvirtinti ir prijungti per visą korpuso eksploatavimo laiką. Pagrindiniame įžeminimo taške korpuso pagrinde yra M8 varžtas. Kabelių įvadai su išlaužiamais dangteliais yra viršuje ir apačioje. Rekomenduojama didžiausia statinė skirstomosios spintos apkrova yra 800 kg, kai naudojamos išlyginamosios kojelės arba cokolis. Medžiaga: 4 mm grūdintas saugos stiklas, giliai temptas plieno lakštas, plastikinės dalys, montavimo medžiagos.

• Aukščio vienetas: 22U
• Durų aukštis: 994mm
• Rekomenduojama didžiausia apkrova: 800kg
• Muitinės tarifo numeris: 8538100090
• Spalva: Juoda (RAL9005)
• Nuimami šoniniai skydai: Taip
• Nuimamas galinis skydas: Taip
• Išardoma: Ne
• Aukštis (išorinis): 1080mm
• Pakuotės aukštis: 1.080m
• Priekinės durys: Stiklinės durys, kairiniai vyriai
• Priekinių durų užraktas: Vieno taško užraktas, saugos užraktas
• Dešinysis šoninis skydas: Vientisas metalo lakštas, su dviem saugos užraktais
• Kairysis šoninis skydas: Vientisas metalo lakštas, su dviem saugos užraktais
• Galinis skydas/durys: Vientiso metalo lakšto galinis skydas, su dviem saugos užraktais
• Galinio skydo užraktas: Saugos užraktas galiniam skydui
• Durų plotis: 497mm
• Gamintojo Nr.: RMA-22-A68-BAX-N1
• EAN brūkšninis kodas: 8595105196564
• Pakuotės ilgis: 0.800m
• Pakuotės tūris: 0.5180m³
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkto pastaba: Spintos aukštis nurodytas be išlyginamųjų kojelių, esančių priedų pakuotėje. Sumontavus šias kojeles, spintos montavimo matmuo padidėja 24–35 mm.
• Didžiausias vertikalių bėgelių atstumas: 717mm
• Kilmės šalis: Čekijos Respublika
• Pasiūlyme: Ne
• Stipriai sumažinta kaina: Ne
• Svoris: 60.400kg
• Pakuotės plotis: 0.600m
• Prekės ženklas: Tritón
• Plotis: 600mm
• Apsaugos klasė: IP20
• Gylis: 800mm

Kaip naudoti

Sumontuokite spintą ant tvirto, lygaus paviršiaus naudodami pateiktas išlyginamąsias kojeles arba pasirenkamus pagrindo / riedučių priedus. Įstatykite vertikalius 19" bėgelius reikiamame gylyje ir pritvirtinkite įrangą naudodami tinkamą montavimo įrangą. Jei reikia prieiti prie kabelių ir montavimo, nuimkite šoninius ar galinį skydus; skydai prie rėmo tvirtinami atitinkamais užraktais. Galiniam kabelių įvadui naudokite išlaužiamas akles, o jei reikia apsaugos nuo dulkių, užsandarinkite pateikta šepetėlio juostele. Jei reikia aktyvaus aušinimo, sumontuokite suderinamą Triton ventiliacijos įrenginį naudodami išorinę ventiliatoriaus skydo angą, skirtą montavimui be įrankių. Įsitikinkite, kad visi nuimami skydai išlieka prijungti tinkamam įžeminimui.

Rekomendacijos

Patikrinkite montuojamos įrangos suderinamumą su spintos gyliu ir esamu bėgelių atstumu. Naudokite pateiktą kabelių apsaugos rėmą ir šepetėlio juostelę, kad išvengtumėte kabelių pažeidimų ir dulkių patekimo. Sunkiai ar giliai įrangai naudokite vidurinę vertikalių bėgelių porą (kai tiekiama) ir, jei reikia, sumontuokite pasirenkamas atramas arba sunkiasvorius riedučius. Jei sumontuota įranga išskiria daug šilumos, įrenkite tinkamą ventiliacijos įrenginį.
