InLine PCI sąsajos adapteris į PCIe sąsajos kortelę 76616I

PCI funkcionalumas šiuolaikinėse pagrindinėse plokštėse:Adapterio kortelė paverčia PCI Express lizdą į nepriklausomą PCI lizdą.
Lankstus suderinamumas su PCIe sąsajomis:Palaiko PCIe x1, x4, x8 ir x16 universalioms programoms.
Stabilus duomenų perdavimas be našumo praradimo:Duomenų perdavimo sparta 2,5 Gb/s, naudojant 3,3 V PCI signalizaciją su 5 V įvesties/išvesties tolerancija.
Atitinka nustatytus pramonės standartus:Suderinama su PCIe 1.1, PCI/PCI-X tiltu 1.0 ir PCI vietinės magistralės 3.0.
Lengva integracija dėl prijungimo ir naudojimo principo:Nereikia tvarkyklių, galima iškart naudoti esamoje infrastruktūroje.

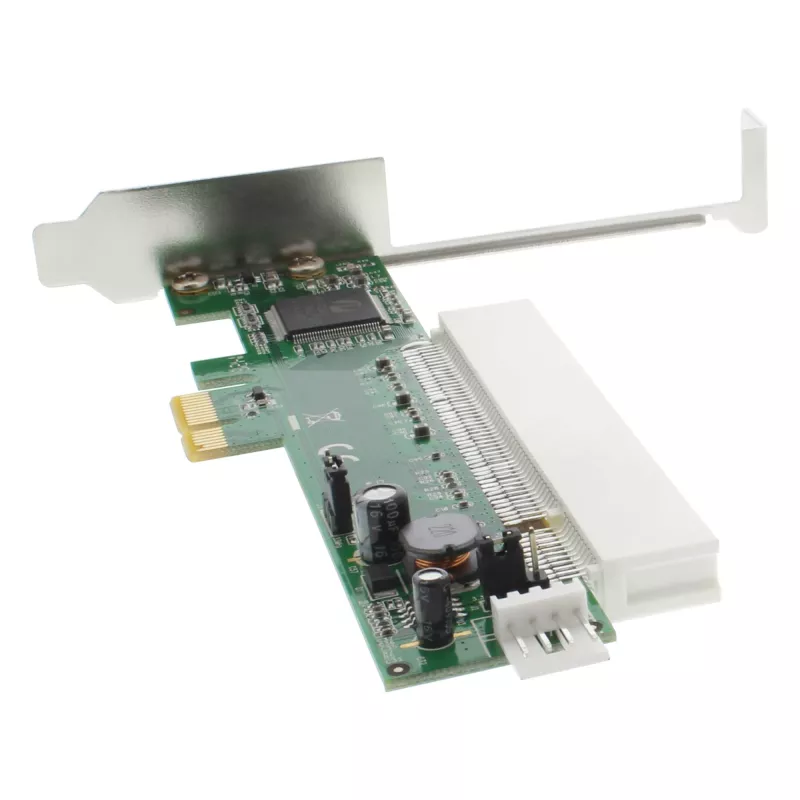

InLine PCI į PCIe sąsajos adapterio kortelė yra galingas sprendimas plečiant šiuolaikines sistemas klasikiniu PCI funkcionalumu. Ji leidžia naudoti esamas PCI išplėtimo korteles pagrindinėse plokštėse su PCI Express lizdais.
Adapterio kortelė paverčia laisvą PCIe lizdą į nepriklausomą 32 bitų PCI lizdą. Suderinama su PCIe x1, x4, x8 ir x16. Duomenų perdavimas vyksta 2,5 Gb/s sparta. Kortelė veikia su 3,3 V PCI signalizacija ir yra 5 V įvesties/išvesties tolerantiška.
Įgyvendinimas pagrįstas nustatytomis specifikacijomis: PCI Express bazinė peržiūra 1.1, PCI Express į PCI/PCI-X tilto peržiūra 1.0 ir PCI vietinės magistralės peržiūra 3.0. Tai užtikrina patikimą veikimą net sudėtingose programose.
Kortelė tiesiogiai jungiama į PCIe lizdą. Papildomų tvarkyklių nereikia. Kompaktiška konstrukcija leidžia lengvai integruoti į esamas struktūras. Idealiai tinka integruoti patikrintus PCI komponentus į dabartines sistemas.

Sąsaja: PCI Express į 32 bitų PCI
PCIe versija: 1.1
PCI tiltas: Suderinamas su PCI/PCI-X tilto 1.0 peržiūra
PCI specifikacija: 3.0 peržiūra
Duomenų perdavimo sparta: 2,5 Gb/s (PCIe x1)
Signalizacija: 3,3 V su 5 V įvesties/išvesties tolerancija
Pristatymo apimtis: 1x adapterio kortelė, 1x naudotojo vadovas (DE/EN)
Sistemos reikalavimai: Laisvas PCIe lizdas (x1, x4, x8, x16)

InLine PCI sąsajos adapteris į PCIe sąsajos kortelę naudokite seną PCI moderniame kompiuteryje. Pagrindinio kompiuterio sąsaja: PCIe, Išvesties sąsaja: PCIe. Naudojimas: Kompiuteris. Didžiausia duomenų perdavimo sparta: 2,5 Gbit/s. Gylis: 1,02 mm, Svoris: 44 g. Pakuotės plotis: 178 mm, Pakuotės gylis: 144 mm, Pakuotės aukštis: 40 mm

Kaip naudoti

Išjunkite kompiuterį ir atidarykite korpusą. Įkiškite adapterį į laisvą pagrindinės plokštės PCIe lizdą (x1, x4, x8 arba x16), kol jis tvirtai užsifiksuos, ir jei reikia, pritvirtinkite prie važiuoklės. Įdėkite seną 32 bitų PCI kortelę į adapterio PCI lizdą ir pritvirtinkite. Uždarykite korpusą, įjunkite sistemą ir patikrinkite, ar operacinė sistema aptiko įrenginį. Įdiekite visas reikalingas senos PCI kortelės tvarkykles pagal kortelės gamintojo instrukcijas.

Rekomendacijos

Naudokite šį adapterį mažos ar vidutinės pralaidumo senoms PCI kortelėms. Patikrinkite fizinį tarpą korpuse ir įsitikinkite, kad pagrindinė plokštė palaiko pasirinktą PCIe lizdo tipą. Didelės galios PCI kortelėms patikrinkite, ar reikalingi papildomi maitinimo jungtys ar gamintojo nurodymai.
