InLine pataisų skydas 10 colių Cat.6A 0,5U 12 prievadų šviesiai pilkas RAL7035

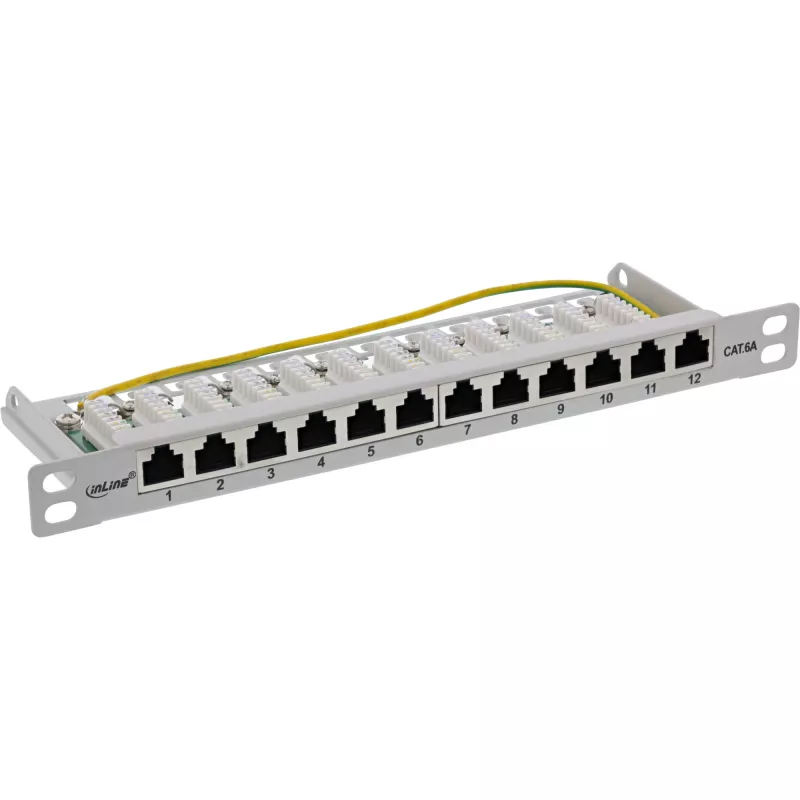

„InLine“ 10" pataisų skydas yra 0,5U, 12 prievadų įrenginys, skirtas Cat.6A instaliacijoms. Visiškai ekranuotas ir baigtas šviesiai pilka spalva (RAL7035), jis turi nuosekliai sunumeruotus RJ45 prievadus ir priima iki 12 instaliacinių kabelių, naudojant LSA izoliacijos poslinkio jungtis. Skydas montuojamas į stelažą, jo aukštis 23 mm, ir yra sertifikuotas pagal IEC 60603-7-5 patikimam duomenų perdavimui.

Privalumai

Visiškai ekranuota konstrukcija sumažina elektromagnetinius trukdžius duomenų kabeliuose. LSA izoliacijos poslinkio jungtys leidžia saugiai, naudojant įrankius, užbaigti iki 12 kabelių be litavimo. Nuoseklus RJ45 prievadų numeravimas supaprastina identifikavimą ir perjungimą struktūrizuotose tinklo aplinkose. Kompaktiškas 0,5U aukštis taupo stelažo erdvę, užtikrinant Cat.6A našumą.

Tinka

• Struktūrizuotiems eterneto tinklams, kuriems reikalingas Cat.6A našumas
• Serverių patalpoms ir tinklo spintoms su ribota stelažo erdve
• Biuro ir duomenų centro perjungimo skydams ir kabelių valdymui

Pagrindinės specifikacijos

• Standartas: Cat.6A
• Prievadai: 12 RJ45
• Montavimo dydis: 10"
• Aukštis: 0,5U (23 mm)
• Ekranavimas: Visiškai ekranuotas

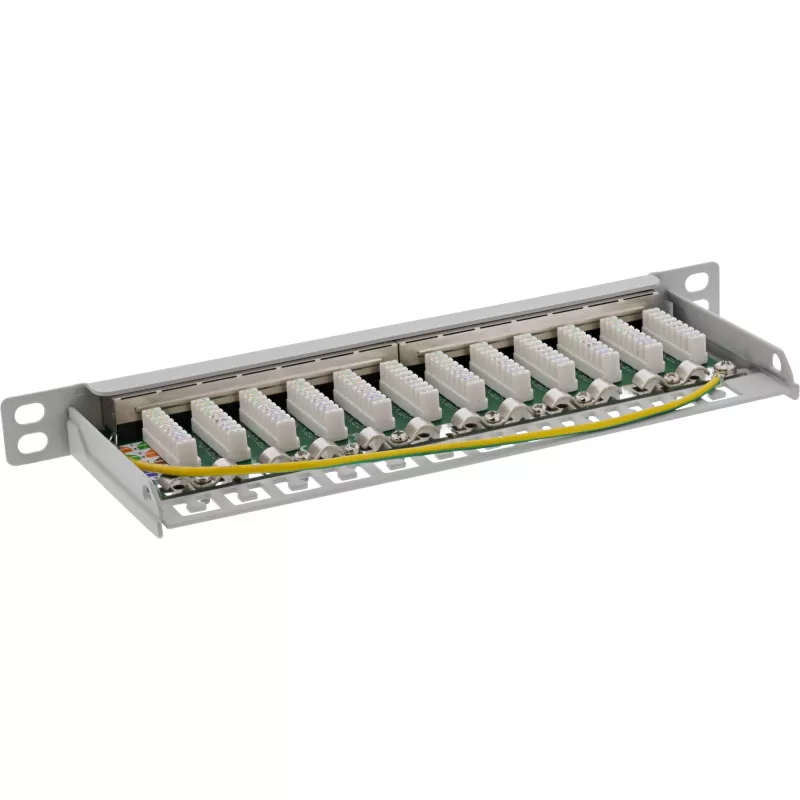

• Užbaigimas: LSA izoliacijos poslinkio jungtys
• Spalva: Šviesiai pilka (RAL7035)
• Sertifikavimas: IEC 60603-7-5

Kaip naudoti

Sumontuokite pataisų skydą į 10" stelažą ar spintą norimoje U pozicijoje. Užbaikite kiekvieną įeinantį instaliacinį kabelį į LSA jungtis, laikydamiesi prievadų numeracijos ir Cat.6A kabelio spalvų kodo. Po užbaigimo prijunkite pataisų laidus prie atitinkamų RJ45 prievadų, kad sujungtumėte komutatorius, pataisų skydus ar tinklo įrenginius. Pritvirtinkite kabelius, kad būtų išlaikytas įtempio sumažinimas ir išsaugotas ekranavimo tęstinumas.

Rekomendacijos

Norint geriausio našumo, naudokite Cat.6A sertifikuotus kabelius ir laikykitės rekomenduojamų kabelių valdymo praktikų, kad išvengtumėte staigių lenkimų ir išlaikytumėte tinkamą atstumą nuo elektros laidų. Po instaliacijos patikrinkite užbaigimus ir ekranavimo tęstinumą.
