InLine montavimo kabelis Cat.7a, S/FTP (PiMF) 4x2x0.58 AWG23 1200MHz B2ca 500m

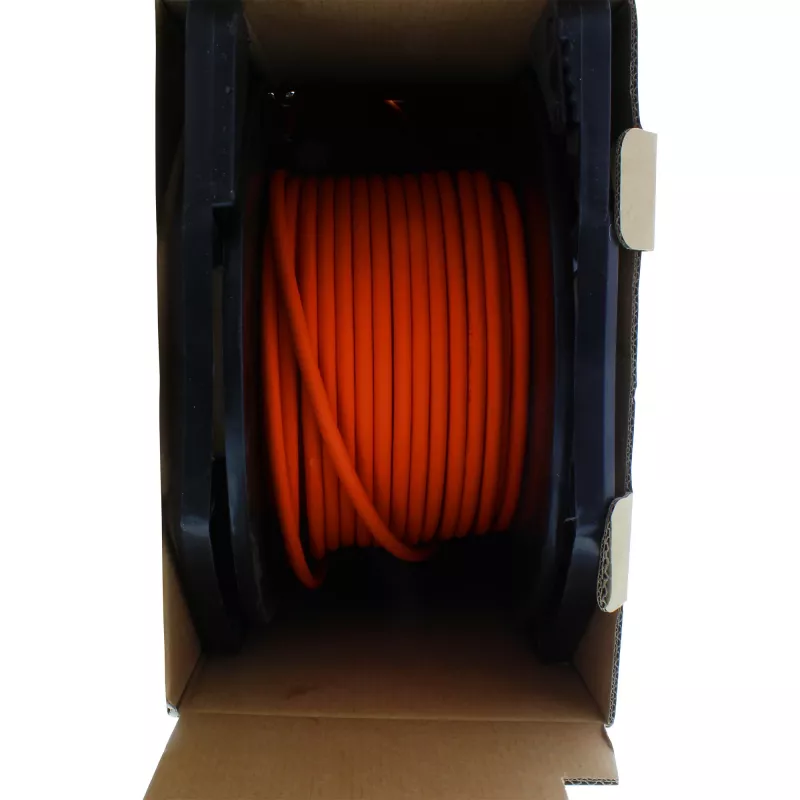

Montavimo kabelis tiekiamas būgno dėžėje, kuri leidžia patogiai ištraukti reikiamą ilgį. Kabelis suvyniotas ant plastikinės ritės, pritvirtintos sustiprintoje kartoninėje dėžutėje, kad būtų galima lengvai išvynioti be susipainiojimo ir apsaugoti kabelį transportuojant bei sandėliuojant. InLine Cat.7a S/FTP montavimo kabelis palaiko iki 1200 MHz dažnį ir iki 10 Gbit/s duomenų perdavimo spartą, turi pilnus varinius laidininkus, bendrą pintą ekraną su porinėmis metalo folijos juostomis (S/FTP) ir halogenų neturintį LSZH oranžinės spalvos apvalkalą. Pristatomas 500 m ilgio gaminys yra ant būgno; trumpesnėms pakuotėms yra dėžutės 10 m ir 25 m bei būgno dėžės 50 m, 100 m ir 300 m ilgiams.

Privalumai

Sustiprinta būgno dėžė sumažina darbo vietoje pastangas, nes nereikia papildomų išvyniojimo įtaisų, taip pat sumažina transportavimo pažeidimus ir užteršimą, nes kabelis apsaugotas kartonine pakuote. Pakuotė yra lengva ir sukraunama, todėl supaprastėja transportavimas ir sandėliavimas, o likusio metro žymėjimas ant kabelio padeda išvengti pjovimo klaidų ir sumažinti atliekų kiekį, kai reikia nedidelių ilgių. Kabelio konstrukcija užtikrina stabilų varžą ir efektyvų ekranavimą, mažinantį trukdžius.

Tinka

• Struktūriniam pastatų kabeliavimui ir ilgų atstumų įrengimui (500 m ritės)
• Didelės spartos Ethernet‘ui iki 10 Gbit/s ir programoms iki 1200 MHz
• Aplinkai, kur reikalingas LSZH (be halogenų) apvalkalo medžiagos
• Montavimo scenarijams, kai reikia apsaugoto, nesusipainiojančio kabelio išdavimo

Pagrindinės specifikacijos

• Kabelio tipas: Cat.7a S/FTP montavimo kabelis
• Konstrukcija: 4x2xAWG23/1 (0.58 mm²) su pilnais variniais laidininkais
• Dažnių juosta: iki 1200 MHz
• Duomenų perdavimo sparta: iki 10 Gbit/s
• Varža: 100 omų
• Nuolatinės srovės varža: maks. 93,8 omo/km
• Ekranavimas: porinė metalo folija (PIMF) ir bendras pintas ekranas (S/FTP)
• Apvalkalas: be halogenų (LSZH), oranžinės spalvos
• Kabelio skersmuo: apytiksl. 7,8 mm
• Temperatūros diapazonai: montavimo 0–50 °C; eksploatacijos -20–60 °C; sandėliavimo -20–50 °C
• Elgsena gaisro metu: B2ca pagal EN 50575:2014/A1:2016
• Pakuotė / ilgis: 500 m tiekiama ant būgno; būgno dėžė yra 50 m, 100 m, 300 m; 10 m ir 25 m tiekiama dėžutėje
• Papildomai: likusio metro žymėjimas ant kabelio

Kaip naudoti

Padėkite būgną arba dėžę ant stabilaus paviršiaus arba tinkamo dozatoriaus, kad plastikinė ritė galėtų laisvai suktis. Ištraukite reikiamą kabelio ilgį ir, jei reikia, nukirpkite ties likusio metro žymekliu. Montuokite kabelį laikydamiesi standartinių Cat.7a montavimo praktikų: venkite staigių lenkimų (laikykitės minimalaus lenkimo spindulio), jei įmanoma, išlaikykite atstumą nuo stiprių elektros šaltinių, o galuose naudokite suderinamas jungtis ir ekranuotus komponentus, kad išsaugotumėte S/FTP našumą. Montavimo metu užtikrinkite, kad būtų laikomasi temperatūros ribų.

Rekomendacijos

Siekiant geriausio ekranavimo ir našumo, kabelio galus junkite su ekranuotomis jungtimis ir tinkamai įžeminkite bendrą pintą ekraną. Būgno dėžę sandėliuokite ir transportuokite stačiai, kad ritė nesideformuotų, ir apsaugokite apvalkalą nuo mechaninių pažeidimų.
